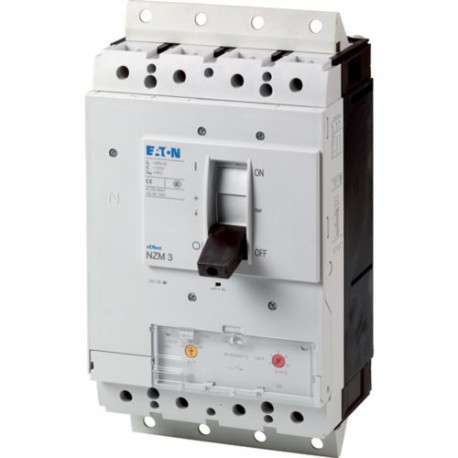

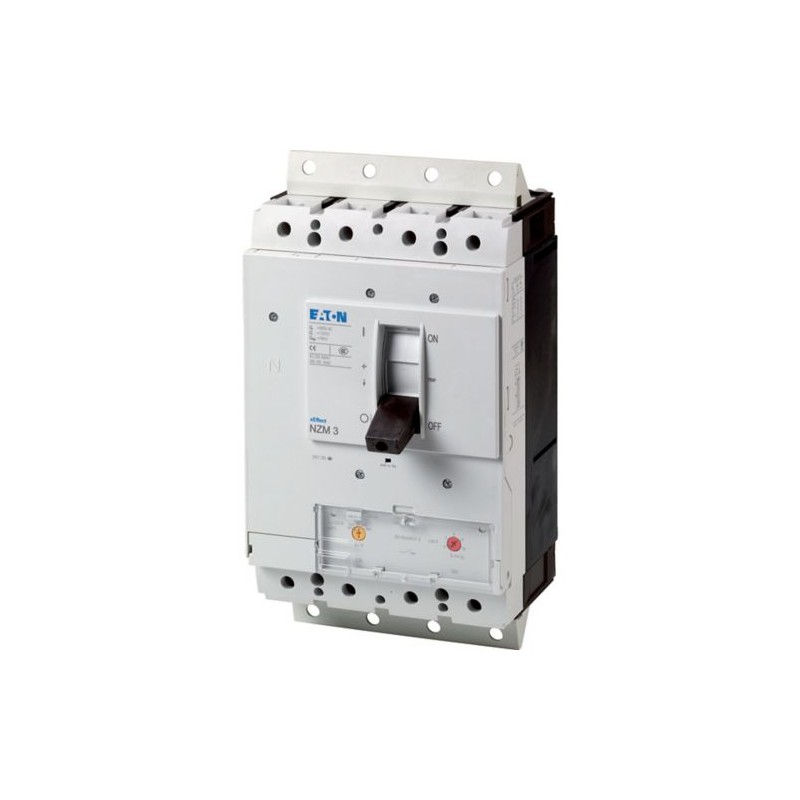

NZMC3-4-A400-SVE 168466 Y7-168466 EATON ELECTRIC Инт. автоматическая НЗМ, 4П 400А
NZMC3-4-A400-SVE
168466
Y7-168466
EATON-MOELLER
Инт. автоматическая НЗМ, 4П 400А
Автоматический выключатель, 4п, 400А, модуля
Автоматические выключатели серии NZM охватывают все случаи применения всего четырьмя компактными размерами и подходят для рынка IEC. Установка всегда гибкая благодаря использованию модульных функциональных групп.
Низковольтное оборудование > Силовой автоматический выключатель для трансформаторов/генераторов защиты/установка
Автоматические выключатели в литом корпусе NZM
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Best sellers
▲Описание
▲Автоматический выключатель, 4п, 400А, модуля
Серия nzm выключатели охватывают все случаи применения только с четырьмя компактными размерами и подходят для рынка МЭК. Установка всегда гибкая благодаря использованию модульной группы функций.
Программа доставки
Коммутационная способность
400/415 В 50 Гц [ЯКР]
36 ка
Номинальный ток = номинальный непрерывный ток [яН= Яу]
Номинальный ток = номинальный непрерывный ток [яН= Яу]
400 а
Нейтральный проводник [% от фазного провода]
100 ККА
Диапазон настройки
Отключение по перегрузкеГлавным полюсом
[ЯР]
[ЯР]320 - 400А
Короткое замыкание-релизы
[ЯРМ]Незадержанных
[Яя= ЯНх ...]
[ЯРМ]Незадержанных[Яя= ЯНх ...]6 - 10
Технические данные
Общие
Температура окружающей среды Температура окружающей среды, хранения
- 40 - + 70 °С
Температура окружающей среды Операция
-25 - +70 °С
Выключатели
Номинальный ток = номинальный непрерывный ток [яН= Яу]
400 а
Коммутационная способность
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ОИТ МЭК/En 60947 цикл испытаний о-т-Co [Орит]400/415 В 50/60 Гц [ЯКР]
36 ка
В En 61439 проверка конструкции согласно IEC/
Технические данные для проверки дизайна
Тепловыделения оборудования, текущие-зависимые [Пвид]
96.48 Вт
Температура окружающей среды мин.
-25 °С
Рабочая температура окружающей среды Макс.
+70 °С
МЭК/En 61439 проверки дизайна
10.2 прочность материалов и деталей10.2.2 коррозионная стойкость
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталейПроверка 10.2.3.1 термостойкости корпуса
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталейПроверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталей10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталей10.2.4 устойчивость к ультрафиолетовому (УФ) излучения
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталей10.2.5 подъем
Не применяется, так как вся КРУ должна быть оценена.
10.2 прочность материалов и деталей10.2.6 механического воздействия
Не применяется, так как вся КРУ должна быть оценена.
10.2 прочность материалов и деталей10.2.7 надписями
Отвечает требованиям стандарта продукта.
10.3 степень защиты сборки
Не применяется, так как вся КРУ должна быть оценена.
10.4 зазоры и пути утечки
Отвечает требованиям стандарта продукта.
10.5 защита от поражения электрическим током
Не применяется, так как вся КРУ должна быть оценена.
10.6 включение коммутационных аппаратов и комплектующих
Не применяется, так как вся КРУ должна быть оценена.
10.7 внутренние электрические цепи и соединения
Несет ответственность за панель строителя.
10.8 подключения внешних проводников
Несет ответственность за панель строителя.
10.9 свойства изоляцииМощность-частота 10.9.2 электрическая прочность
Несет ответственность за панель строителя.
10.9 свойства изоляции10.9.3 импульсное напряжение
Несет ответственность за панель строителя.
10.9 свойства изоляцииТестирование 10.9.4 корпусов, выполненных из изолирующего материала
Несет ответственность за панель строителя.
Повышение температуры 10.10
Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств.
10.11 короткого замыкания клиентов
Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.12 Электромагнитная совместимость
Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.13 механическая функция
Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (Ил) не наблюдается.
Технические данные етим 7.0
Низковольтные промышленные компоненты (EG000017) / силовой выключатель, трансформатор/генератор защиты/установки (EC000228)
Электротехника, автоматизация, процесс управления / низковольтная технология переключателя / выключателя (РН < 1 кв) / выключатель для силового трансформатора, генератора и системы защиты ([email protected] [AJZ716013])
Номинальный постоянный ток IU
400 а
Номинальное напряжение
690 - 690 В
Расклассифицированное короткое замыкание ломая емкость БМУ при 400 в, 50 Гц
36 ка
Перегрузка выхода текущего значения
320 - 400А
Диапазон регулировки кратковременные задержки короткого замыкания выхода
0 - 0 в
Диапазон регулировки без задержки короткого замыкания выхода
6 - 10 а
Комплексная защита от замыканий на землю
Нет
Тип электрического соединения главной цепи
Винтовое соединение
Конструкция устройства
Встроенный Plug-в устройстве техники
Подходит для монтажа на DIN рейку (DIN-рейке) крепления
Нет
DIN-рейка (DIN-рейке) крепления опционально
Нет
Количество вспомогательных контактов, как нормально замкнутый контакт
Ноль
Количество вспомогательных контактов, как нормально открытый контакт
Ноль
Количество вспомогательных контактов переключающий контакт
Ноль
С выключенным индикатором
Нет
Под отпуском напряжения тока
Нет
Количество полюсов
Четыре
Позиция подключения основного тока в цепи
Передняя сторона
Тип элемента управления
Рычаг коромысла
Комплектное устройство с блоком защиты
Да
Интегрированный привод мотора
Нет
Мотор привода опционный
Да
Степень защиты (IP)
Степень защиты IP20
| Характеристика | Значение |
|---|---|
| Rated permanent current Iu (EF001389) | 400 A |
| Rated voltage (EF003977) | 690 V |
| Rated short-circuit breaking capacity Icu at 400 V, 50 Hz (EF007048) | 36 kA |
| Overload release current setting (EF002336) | 320 A |
| Adjustment range short-term delayed short-circuit release (EF007129) | 0 A |
| Adjustment range undelayed short-circuit release (EF007131) | 6 A |
| Device construction (EF008240) | Built-in device plug-in technique |
| Integrated earth fault protection (EF007296) | No |
| Type of electrical connection of main circuit (EF006819) | Screw connection |
| Suitable for DIN rail (top hat rail) mounting (EF007250) | No |
| DIN rail (top hat rail) mounting optional (EF008904) | No |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| With switched-off indicator (EF007006) | No |
| With integrated under voltage release (EF001390) | No |
| Number of poles (EF001391) | 4 |
| Position of connection for main current circuit (EF006671) | Front |
| Type of control element (EF006976) | Rocker lever |
| Complete device with protection unit (EF008906) | Yes |
| Motor drive integrated (EF006697) | No |
| Motor drive optional (EF007386) | Yes |
| Degree of protection (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZMC3-4-A400-SVE Y7-168466 168466 RU_168466.pdf | 168 Kbytes |
|
