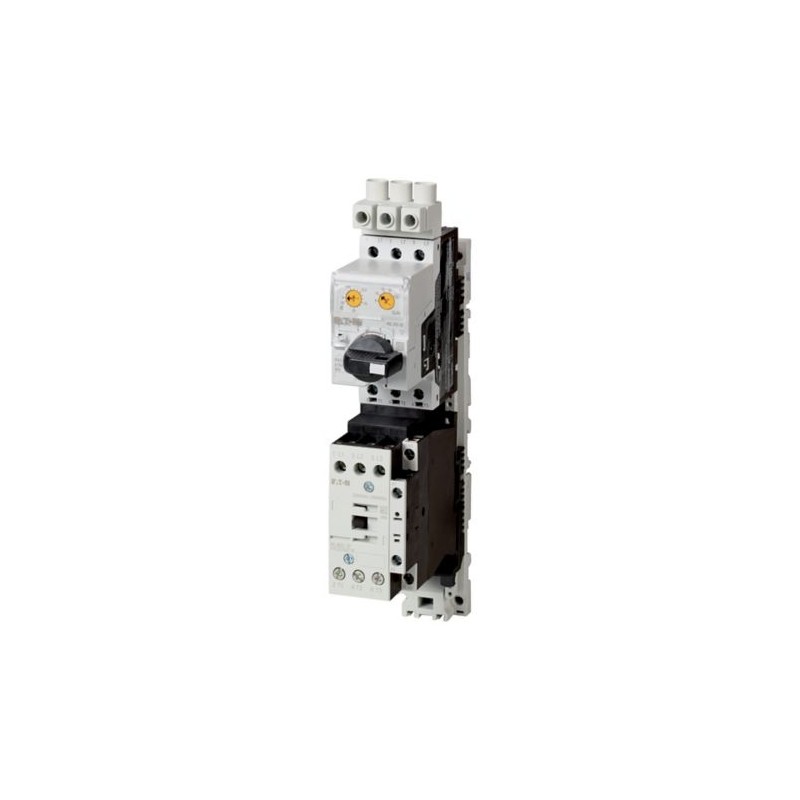

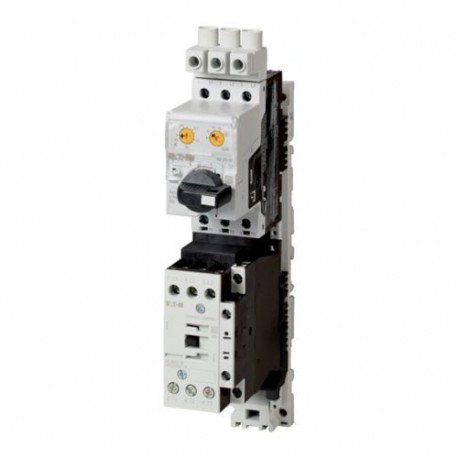

MSC-DEA-12-M17-SP(24VDC) 167824 XTFCE012BCCATD EATON ELECTRIC Программируемое реле 24VDC, цифровые, 8 DI (2 ..
MSC-DEA-12-M17-SP(24VDC)
167824
XTFCE012BCCATD
EATON-MOELLER
Программируемое реле 24VDC, цифровые, 8 DI (2 могут использоваться как как аналог.), 4DO, транз., дисплей+клавиатура, часы реального времени
Прямые пускатели; 3 - 12 A; электронная защита; расширенный; SmartWire-DT; управляется постоянным током DC
Низковольтное оборудование > Мотор стартера/комбинация стартера мотора
Электронные моторные защитные выключатели
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Описание
▲Прямые пускатели; 3 - 12 A; электронная защита; расширенный; SmartWire-DT; управляется постоянным током DC
Прямые пускатели, Основное устройство: MSC, Управляющее напряжение: 24 V DC, постоянное напряжение, Стандарты и предписания: IEC/EN 60947-4-1, VDE 0660, UL, CSA
Программа поставок
Основная функция
Прямые пускатели, Тип E (комплектные устройства)
Основное устройство
MSC
Техника присоединения
Винтовые клеммы
Компоненты для
Северной Америки
Подключение к SmartWire-DT
да
в сочетании с модулем PKE-SWD-32 SmartWire DT
в сочетании с модулем PKE-SWD-32 SmartWire DT
Максимальная мощность двигателя
Трехфазный ток
HP = ЛС200 B 208 B
HP = ЛС200 B 208 B
3 л.с.
Трехфазный ток
HP = ЛС230 B 240 B
HP = ЛС230 B 240 B
3 л.с.
Трехфазный ток
HP = ЛС460 B 480 B
HP = ЛС460 B 480 B
7.5 л.с.
Short Circuit Current Rating
240 В
18 кА
480 Y
277 В
277 В
18 кА
графические условные обозначения
Управляющее напряжение
24 V DC
постоянное напряжение
Автоматы защиты двигателей
PKE12/XTU-12 Тип
силовой контактор
DILM17-01(...) Тип
Набор проводов для прямого пускателя
Механический модуль перемычки и электрический контактный модуль
Механический модуль перемычки и электрический контактный модуль
PKZM0-XDM32 Тип
Клемма питания
BK25/3-PKZ0-E
указания
Прямые пускатели типа E (комплектные устройства) состоят из автомата защиты двигателя PKE с AK-PKZ0, силового контактора DILM и клеммы питания BK25/3-PKZ0-E.
Автомат защиты двигателя и контактор двигателя установлены на адаптер для монтажа на карту DIN-рейки.
Соединение цепей главного тока между PKE и силовым контактором производится через электрический контактный модуль.
Прямые пускатели MSC-DEA... подготовлены для коммуникации через SmartWire-Darwin. Для этого требуется использование модуля связи SWD-32.
Технические характеристики
Общая информация
Стандарты и предписания
IEC/EN 60947-4-1, VDE 0660, UL, CSA
установочное положение
Высота установки
макс. 2000 M
Температура окружающей среды
-25 - +55
Цепи главного тока
Номинальная устойчивость к импульсу [Uimp]
6000 В перем. тока
Категория перенапряжения / степень загрязнения
III/3
Номинальное напряжение [Ue]
208 - 600 В
Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]
12 A
Работа в режиме AC-4Минимальные значения времени протекания тока
500 (Class 5)
700 (Class 10)
900 (Class 15)
1000 (Class 20) мс
700 (Class 10)
900 (Class 15)
1000 (Class 20) мс
Работа в режиме AC-4Минимальные периоды отключения
≦ 500 мс
Работа в режиме AC-4Примечание
При работе в режиме AC-4 понижение минимального времени протекания тока может привести к перегреву нагрузки (двигателя).
Для всех комбинаций с активацией SWD не нужно соблюдать минимального времени протекания тока и минимальных периодов отключения. мс
Для всех комбинаций с активацией SWD не нужно соблюдать минимального времени протекания тока и минимальных периодов отключения. мс
другие технические характеристики
Автоматы защиты двигателей PKZM0, PKE
Автомат защиты двигателя PKE, см. группу продукции Автоматы защиты двигателей
Силовые контакторы DILM, см. группу продукции Силовые контакторы
Силовые контакторы DILM, см. группу продукции Силовые контакторы
Силовые контакторы DILMЭлектрические тепловые потериЭлектрические тепловые потери при Ieсогласно AC-3/400 V
4.2 W
потребляемая мощность
Управляется постоянным током DC [Удержание]
0,86 W
Опробованные рабочие характеристики
Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В
208 В
208 В
3 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В
240 В
240 В
3 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В
480 В
480 В
7.5 л.с.
Вспомогательный контактПилотный режимРабота от перем. тока
A600
Вспомогательный контактПилотный режимУправляется постоянным током DC
P300
Вспомогательный контактОбщее применениеПерем. ток (AC)
600 В
Вспомогательный контактОбщее применениеПерем. ток (AC)
15 A
Вспомогательный контактОбщее применениеПост. ток (DC)
250 В
Вспомогательный контактОбщее применениеПост. ток (DC)
1 A
Номинальный ток короткого замыкания, тип E240 В
18 kA
Номинальный ток короткого замыкания, тип E480 Y / 277 B
18 kA
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
12 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
1.4 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
4.2 W
Статическая потеря мощности, не зависит от тока [Pvs]
0.86 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
Low-voltage industrial components (EG000017) / Motor starter/Motor starter combination (EC001037)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Load breakout, motor breakout / Motor starter combination ([email protected] [AJZ718013])
Kind of motor starter
Direct starter
With short-circuit release
Yes
Rated control supply voltage Us at AC 50HZ
0 - 0 V
Rated control supply voltage Us at AC 60HZ
0 - 0 V
Rated control supply voltage Us at DC
24 - 24 V
Voltage type for actuating
DC
Rated operation power at AC-3, 230 V, 3-phase
3 kW
Rated operation power at AC-3, 400 V
7.5 kW
Rated power, 460 V, 60 Hz, 3-phase
5.52 kW
Rated power, 575 V, 60 Hz, 3-phase
0 kW
Rated operation current Ie
12 A
Rated operation current at AC-3, 400 V
12 A
Overload release current setting
3 - 12 A
Rated conditional short-circuit current, type 1, 480 Y/277 V
0 A
Rated conditional short-circuit current, type 1, 600 Y/347 V
0 A
Rated conditional short-circuit current, type 2, 230 V
0 A
Rated conditional short-circuit current, type 2, 400 V
0 A
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
1
Ambient temperature, upper operating limit
60 °C
Temperature compensated overload protection
Yes
Release class
Adjustable
Type of electrical connection of main circuit
Screw connection
Type of electrical connection for auxiliary- and control current circuit
Screw connection
Rail mounting possible
Yes
With transformer
No
Number of command positions
0
Suitable for emergency stop
No
Coordination class according to IEC 60947-4-3
Class 2
Number of indicator lights
0
External reset possible
No
With fuse
No
Degree of protection (IP)
IP20
Degree of protection (NEMA)
Other
Supporting protocol for TCP/IP
No
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for MODBUS
No
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for SERCOS
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
Yes
Width
45 mm
Height
272 mm
Depth
145 mm
Апробации
Product Standards
UL60947-4-1A; CSA-C22.2 No. 14-10; IEC60947-4-1; CE marking
UL File No.
E123500
UL Category Control No.
NKJH
CSA File No.
12528
CSA Class No.
3211-08
North America Certification
UL listed, CSA certified
Specially designed for North America
Yes
Размеры
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 34 Mbytes |
|
| MSC-DEA-12-M17-SP(24VDC) XTFCE012BCCATD 167824 RU_167824.pdf | 273 Kbytes |
|
