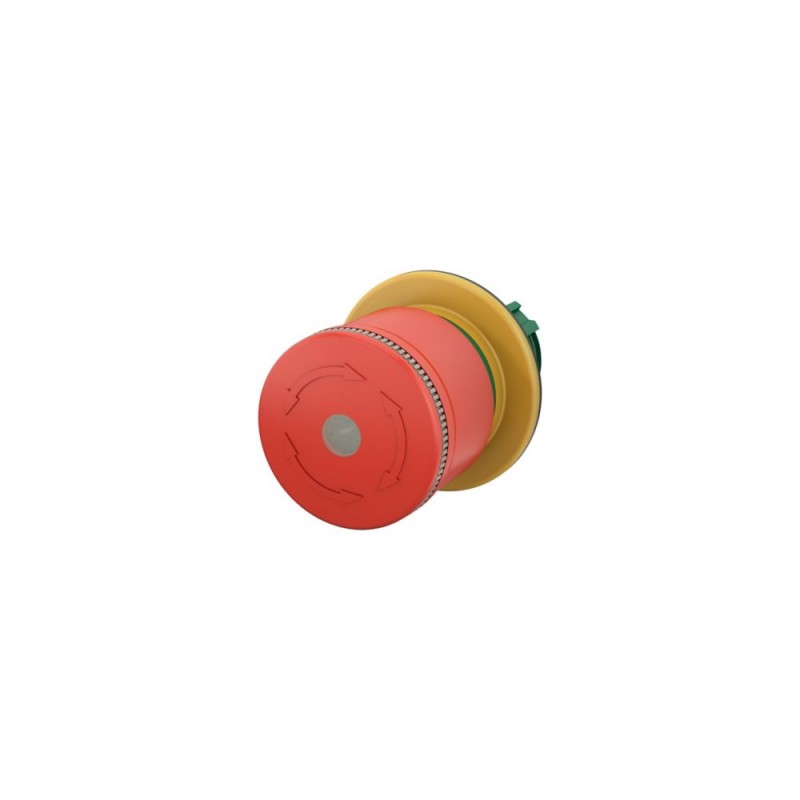

M30-PVLT30 197546 Y7-197546 EATON ELECTRIC мини-кнопка аварийной остановки Разблокировка поворотом Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

M30-PVLT30 197546 Y7-197546 EATON ELECTRIC мини-кнопка аварийной остановки Разблокировка поворотом

M30-PVLT30

197546

Y7-197546

EATON-MOELLER

мини-кнопка аварийной остановки; Разблокировка поворотом

М30-ПВЛТ30

Кнопка АВАР. СТОП/АВАР. ВЫКЛ.

Кнопка аварийной остановки/аварийного выключения, Модельный ряд: RMQ-Titan, Одиночный блок, Дизайн: Грибовидный, Диаметр: 30 мм, Подсветка: С подсветкой со светодиодным элементом, Функция поворота-сброса, Описание: Защита от несанкционированного доступа согласно ISO 13850/EN 418, Цвет грибовидной головки: Красный, Цвет основания: желтый, Степень защиты: IP65, IP66, IP69, Подключение к SmartWire-DT: нет, Передние размеры: 35, Инструкции: Макс. Конфигурация: 4 x M22-(C)K01, … 10 или 2 x M22-(C)K02, ... 20, … 11 и 1 x M22-(F)LED..., При использовании M22-PVL... с 1 x M22-K01SMC10 (одноканальный), требуется артикул M22-XSMC (номер заказа: 173030). Заказывайте этот товар отдельно. , Стандарты: EN 50581:2012, EN 60947-5-1:2017, EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017, EN ISO 13850:2015, 2006/42/EC Директива по машинному оборудованию

Подробнее


Низковольтное оборудование > Передняя часть (головка) грибовидной нажимной кнопки

Средства управления и сигнализации

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $28.01
Цена за единицу: $28.01
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Кнопка АВАР. СТОП/АВАР. ВЫКЛ.
Кнопка аварийного останова / аварийного отключения, Ассортимент: RMQ-Titan, Отдельное устройство, конструктивное исполнение: Грибовидные, диаметр: 30 мм, Подсветка: освещается светодиодом, Разблокирование поворотом, Описание: защита от перегрузки согласно ISO 13850/EN 418, Цвет Грибовидная кнопка: красный, Цвет Цоколь: желтый, Класс защиты: IP65, IP66, IP69, Подключение к SmartWire-DT: нет, размеры передней панели: 35, указания: Макс. конфигурация: 4 x M22-(C)K01, …10 или 2 x M22-(C)K02, …20, …11 и 1 x M22-(F)LED..., При использовании M22-PVL… с 1 x M22-K01SMC10 (одноканальный), требуется статья M22-XSMC (номер заказа: 173030). Закажите этот элемент отдельно., Стандарты и предписания: EN 50581:2012, EN 60947-5-1:2017, EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017, EN ISO 13850:2015, 2006/42/EC Machinery Directive

Программа поставок

Ассортимент
RMQ-Titan
Основная функция
Кнопки АВАР. ВЫКЛ./АВАР. СТОП
установочный диаметр [⌀]
30.5 мм
Отдельное устройство/законченное устройство
Отдельное устройство
конструктивное исполнение
Грибовидные
диаметр [⌀]
30 мм
Подсветка
освещается светодиодом
Разблокирование поворотом
Описание
защита от перегрузки согласно ISO 13850/EN 418
Цвет
Грибовидная кнопка
красный
1160SPC-75
Цоколь
желтый
Класс защиты
IP65, IP66, IP69
Подключение к SmartWire-DT
нет
Ход органа управления и приводное усилие согл. DIN EN 60947-5-1, гл. 5.4.1
Минимальное усилие для принудительного размыкания [N]
0
указания
Макс. конфигурация: 4 x M22-(C)K01, …10 или 2 x M22-(C)K02, …20, …11 и 1 x M22-(F)LED...
При использовании M22-PVL… с 1 x M22-K01SMC10 (одноканальный), требуется статья M22-XSMC (номер заказа: 173030). Закажите этот элемент отдельно.

Технические характеристики

Общая информация
Стандарты и предписания
EN 50581:2012
EN 60947-5-1:2017
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015
Директива по машинному оборудованию 2006/42/EC
Сертификат
CE, EAC UL, CSA, CCC
Механический срок службы [Переключения]
≧ 60000
частота приведения в действие [Переключения/ч]
≦ 600
Сила нажатия
≦ 50 N
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Класс защиты
IP65, IP66, IP69
Температура окружающей средыразомкнут
-25 - +70 °C
установочное положение
любая
Удароустойчивость
50
Длительность ударного воздействия 11 мс
Полусинус
согл. IEC 60068-2-27 g

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
По запросу
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Неприемлемо.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Front element for mushroom push-button (EC001038)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Command and alarm device / Front element for mushroom push-button actuators ([email protected] [AKF030014])
Colour button
Red
Construction type lens
Round
Diameter cap
30 mm
Hole diameter
30.5 mm
Width opening
0 mm
Height opening
0 mm
Degree of protection (IP)
Other
Degree of protection (NEMA)
4X
Type of button
High
Suitable for illumination
Yes
Switching function latching
Yes
Spring-return
No
With front ring
No
Material front ring
Other
Colour front ring
Other
Suitable for emergency stop
Yes
Unlocking method
Turn-release

Апробации

North America Certification
Request filed for UL, CSA certified

Размеры

1160DIM-216

ETIM for 197546 Low-voltage industrial controls and switchgear (EC001038)
Характеристика Значение
Colour button (EF000190) Red
Construction type lens (EF006253) Round
Diameter cap (EF001423) 30 mm
Hole diameter (EF000079) 30.5 mm
Width opening (EF004565) 0 mm
Height opening (EF004778) 0 mm
Degree of protection (IP) (EF005474) IP65
Degree of protection (NEMA) (EF011959) 4X
Type of button (EF001546) High
Suitable for lighting (EF001142) Yes
With lighting (EF003829) No
Supply voltage lamp (EF006522) 0 V
Switching function latching (EF007447) Yes
Spring-return (EF001407) No
With front ring (EF006014) No
Material front ring (EF005972) Other
Colour front ring (EF002429) Other
Suitable for emergency stop (EF001433) Yes
Unlocking method (EF001403) Turn-release

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M30-PVLT30 Y7-197546 197546 RU_197546.pdf 213 Kbytes M30-PVLT30 Y7-197546 197546 RU_197546.pdf
