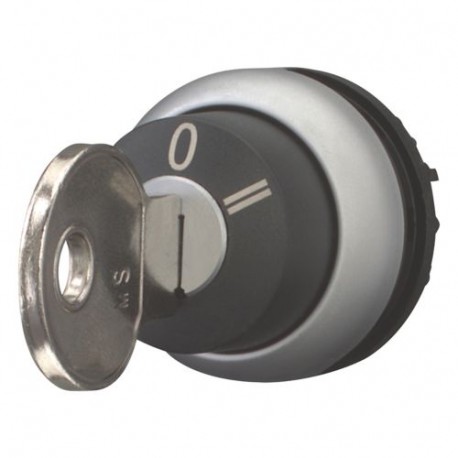

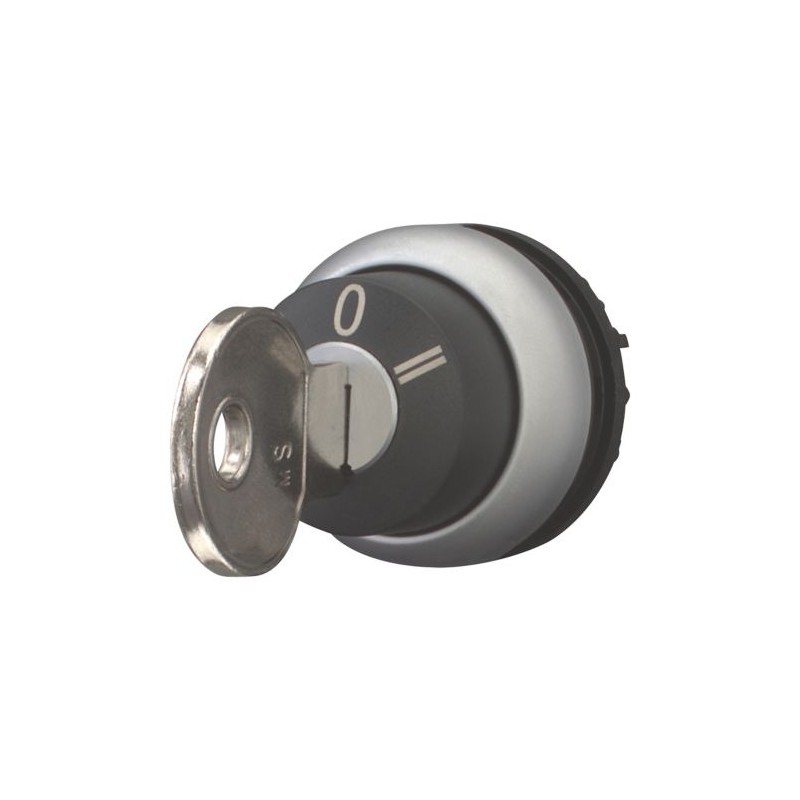

M22-WRS3-A4 197926 Y7-197926 EATON ELECTRIC М22-ВРС3-А4 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

M22-WRS3-A4 197926 Y7-197926 EATON ELECTRIC М22-ВРС3-А4

M22-WRS3-A4

197926

Y7-197926

EATON-MOELLER

М22-ВРС3-А4

Кнопка с кнопочным управлением, 3 положения

Подробнее


Средства управления и сигнализации

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $46.49
Цена за единицу: $46.49
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Общие технические условия

Наименование продукта
Eaton Moeller® series M22 Привод с ключом
Каталожный номер
197926
Иан
4015081955572
Длина/глубина продукта
70 мм
Высота продукта
30 мм
Ширина продукта
30 мм
Вес продукта
0.031 кг
Комплаенс
Ce
Сертификаты
Ул
Ce
CSA
Класс CSA: 3211-03
CSA-C22.2 No 94-91
IEC/EN 60947-5
УЛ 508
IEC/EN 60947
VDE 0660
Контрольный номер категории UL: NKCR
CSA-C22.2 No 14-05
Номер файла UL: E29184
Номер файла CSA: 012528
DNV
GL
LR
Модельный код
М22-ВРС3-А4

Особенности и функции

Цвет безеля
Титан
Материал лицевой панели
пластмасса
проектировать
Управление с помощью клавиш
Классический
Оснащен:
Переднее кольцо
Плунжерный мост для среднего контакта
Функции
Функция stay-put/spring-return, может быть изменена с помощью кодирующих частей M22-XC-Y

Общее

принадлежности
1 ключ входит в комплект поставки оборудования.
Степень защиты
NEMA 4X, 13
Степень защиты (лицевая сторона)
IP66
Срок службы, механический
100 000 операций
Диаметр открытия
22,5 мм
Рабочая частота
100 операций/ч
Операционный крутящий момент
0.5 Нм
Категория перегружаться
Айш
Степень загрязнения
3
Категория продукции
РМЗ-Титан
размер
Диаметр передней панели: 29,7 мм
Угол переключения
60 °
тип
Кнопка, управляемая клавишами

Окружающие условия, механические

Положение монтажа
По мере необходимости
Ударопрочность
Механические, в соответствии с IEC/EN 60068-2-27
30 g, механический, согласно IEC/EN 60068-2-27, синусоидальный удар 11 мс

Климатические условия окружающей среды

Рабочая температура окружающей среды - не менее
-25 КК
Рабочая температура окружающей среды - не более
70 КК
Климатическая корректирование
Влажная жара, постоянная, в IEC 60068-2-78
Влажная жара, циклическая, в IEC 60068-2-30

коммуникация

Подключение к SmartWire-DT
да
С разъемами SWD-RMQ

Привод

Цветной привод
чёрный
Функция привода
Функция переключения фиксации
Поддерживается
Тип привода
ключ
Количество позиций коммутатора
3

Контакты

Усилие для положительного открывания - мин
0 Н

Проверка конструкции

Рассеивание тепла оборудования, зависящее от тока Pvid
0 Вт
Теплоотдача Pdiss
0 Вт
Рассеивание тепла на полюс, зависящее от тока Pvid
0 Вт
Номинальный рабочий ток при заданном рассеивании тепла (В)
0 A
Статическое рассеивание тепла, не зависящее от тока Pvs
0 Вт
10.2.2 Устойчивость к коррозии
Соответствует требованиям стандарта продукта.
10.2.3.1 Проверка тепловой устойчивости корпусов
Соответствует требованиям стандарта продукта.
10.2.3.2 Проверка устойчивости изоляционных материалов к нормальному теплу
Соответствует требованиям стандарта продукта.
10.2.3.3 Противостоить. инсула. К аномальному нагреву/огню по внутреннему выбору. Эффекты
Соответствует требованиям стандарта продукта.
10.2.4 Сопротивление ультрафиолетовому (УФ) излучению
Пожалуйста, спросите
10.2.5 Подъем
Не применяется, так как весь switchgear должен быть оценен.
10.2.6 Механическое воздействие
Не применяется, так как весь switchgear должен быть оценен.
10.2.7 Надписи
Соответствует требованиям стандарта продукта.
10.3 Степень защиты узлов
Не применяется, так как весь switchgear должен быть оценен.
10.4 Зазоры и ползучие расстояния
Соответствует требованиям стандарта продукта.
10.5 Защита от поражения электрическим током
Не применяется, так как весь switchgear должен быть оценен.
10.6 Включение коммутации устройств и компонентов
Не применяется, так как весь switchgear должен быть оценен.
10.7 Внутренние электрические цепи и соединения
Ответственность за это несет строитель панели.
10.8 Соединения для внешних проводников
Ответственность за это несет строитель панели.
10.9.2 Электрическая сила энергочастоты
Ответственность за это несет строитель панели.
10.9.3 Импульс выдерживает напряжение
Ответственность за это несет строитель панели.
10.9.4 Тестирование корпусов из изоляционного материала
Ответственность за это несет строитель панели.
10.10 Повышение температуры
Не применимо.
10.11 Рейтинг короткого замыкания
Ответственность за это несет строитель панели. Спецификации для коммутатора должны соблюдаться.
10.12 Электромагнитная совместимость
Ответственность за это несет строитель панели. Спецификации для коммутатора должны соблюдаться.
10.13 Механическая функция
Устройство соответствует требованиям, при условии, что информация в инструкционой брошюре (IL) соблюдается.

ETIM for 197926 Low-voltage industrial controls and switchgear (EC000222)
Характеристика Значение
Number of switch positions (EF000231) 0
Type of control element (EF006976) Key
Suitable for lighting (EF001142) No
Colour control element (EF007167) Other
Colour indicator light cap (EF007165) Other
Construction type lens (EF006253) Round
Hole diameter (EF000079) 22.5 mm
Width opening (EF004565) 0 mm
Height opening (EF004778) 0 mm
Switching function latching (EF007447) No
Spring-return (EF001407) No
With front ring (EF006014) No
Material front ring (EF005972) Other
Colour front ring (EF002429) Other
Degree of protection (IP), front side (EF003118) IP65
Degree of protection (NEMA) (EF011959) Other

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
