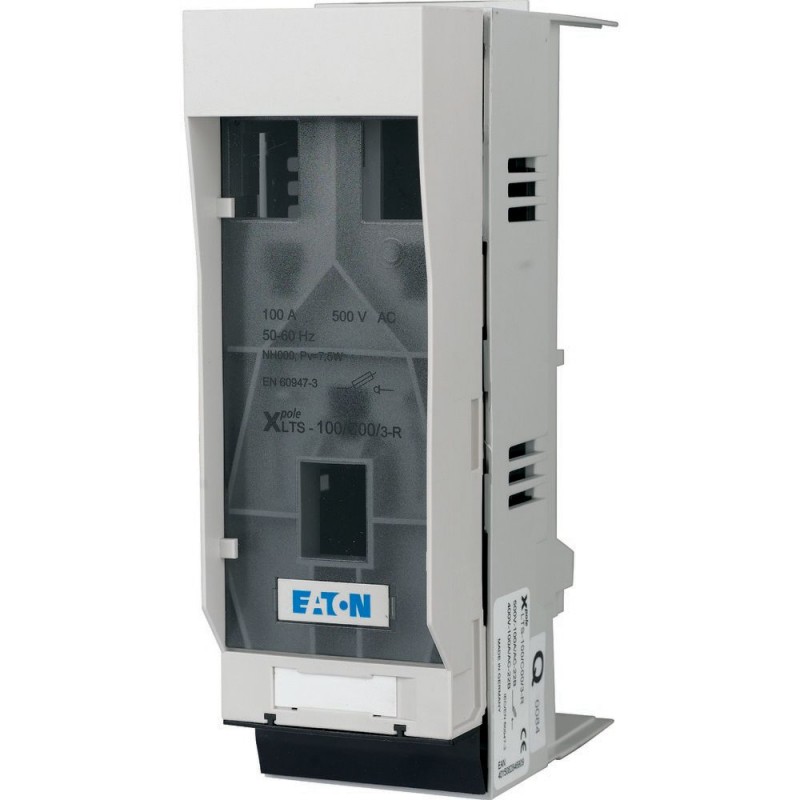

LTS-100/C00/3-R 284690 EATON ELECTRIC Держатель-разъединитель 3П, 100А Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

LTS-100/C00/3-R 284690 EATON ELECTRIC Держатель-разъединитель 3П, 100А

LTS-100/C00/3-R

284690

EATON-MOELLER

Держатель-разъединитель 3П, 100А

Основание для предохранителей NH000

Предохранительный выключатель-разъединитель NH, 125 А, 500 В, размер 000, ширина 63 мм, поставляется без предохранителей NH, кабельный вывод внизу, идеально подходит для использования в сервисных распределительных щитах в соответствии с EN 61439-2 благодаря компактной ширине всего 63 мм.

Подробнее


Низковольтное оборудование > Выключатель нагрузки (рубильник) с плавкими предохранителями

Основы промышленных предохранителей

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Держатель-разъединитель 3П, 100А

Программа поставок

Ассортимент
Система 60 мм
Подассортимент
Разъединители-предохранители NH
Описание
Включая защиту ручки вверху и внизу
Монтаж без отверстий
Функция
для установки на токовые шины
Полюсы
3-полюсн.
подключение
Столбчатый зажим 1,5…50 мм2
по нижнему краю
Расстояние до центра шины
60 мм
Предохранитель макс.
500 В
125 A
Типоразмер
NH000
Применяемое для
20 x 5/10
30 x 5/10
Применяемое для
Двойной T-образный профиль

Технические характеристики

Общая информация
Стандарты и предписания
IEC/EN 60947-3
Температура окружающей среды
-25 - +55
Высота установки
макс. 2000 M
Расстояние до центра шины
60 мм
установочное положение
вертикально или горизонтально
Категория перенапряжения / степень загрязнения
III/3
Класс защиты
IP20 (рабочее состояние)
IP10 (передняя крышка открыта)
Фронтальная защита от прикосновениярабочее состояние
IP20
Фронтальная защита от прикосновенияПередняя крышка открыта
IP10
Направление подвода питания
любая
Механический срок службы [Переключения]
1400
Вес
0.57 кг
Контакты
Номинальное напряжение [Ue]
500 В перем. тока
Расчетный рабочий ток [Ie]
125 A
Номинальная частота [f]
40 - 60 Гц
условный расчетный ток короткого замыкания, перем. ток [Iq]
50 kAeff
Категория применения AC-22BНоминальный допустимый ток включения
300 A
Категория применения AC-22BРасчетная разрывная способность
300 A
Электрический срок службы [Переключения]
200
электрический
≧ 200 Переключения
Механический срок службы [Переключения]
1400
Потеря мощности при Ithперем. тока, без NH-SE
18 W
Номинальные выдерживаемые напряжения изоляции [Ui]
500 В перем. тока
Номинальная устойчивость к импульсу [Uimp]
8 кВ
Предохранитель макс.
Типоразмер
NH000
максимальный расчетный рабочий ток gL/gG
125 A
макс. допустимая потеря мощности NH-SE [Pv]
8 W
Поперечные сечения соединения
Столбчатый зажиммногожильный
1.5 - 50 мм2
Столбчатый зажимМедная полоса [Количество сегментов x ширина x толщина]
6 x 9 x 0,8 мм
указания

Предохранитель

Bauartnachweis nach IEC/EN 61439

Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Fuse switch disconnector (EC001040)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Off-load switch, circuit breaker, control switch / Fuse switch disconnector ([email protected] [AKF058013])
Version as main switch
No
Version as safety switch
No
Max. rated operation voltage Ue AC
500 V
Rated permanent current Iu
100 A
Rated operation power at AC-23, 400 V
0 kW
Conditioned rated short-circuit current Iq
50 kA
Rated short-time withstand current lcw
0 kA
Suitable for fuses
NH000
Number of poles
3
With error protection
No
Type of electrical connection of main circuit
Screw connection
Cable entry
Other
Equipped with connectors
No
Suitable for ground mounting
No
Suitable for front mounting 4-hole
No
Suitable for busbar mounting
Yes
Type of control element
Cover grip
Position control element
Front side
Motor drive optional
No
Motor drive integrated
No
Version as emergency stop installation
No
Degree of protection (IP), front side
IP20

Размеры

1220DIM-38

ETIM for 284690 Low-voltage industrial controls and switchgear (EC001040)
Характеристика Значение
Version as main switch (EF006981) No
Version as safety switch (EF006985) No
Max. rated operation voltage Ue AC (EF007355) 500 V
Rated permanent current Iu (EF001389) 100 A
Rated operation power at AC-23, 400 V (EF007027) 0 kW
Conditioned rated short-circuit current Iq (EF001444) 50 kA
Rated short-time withstand current lcw (EF007050) 0 kA
Suitable for fuses (EF006692) NH000
Number of poles (EF001391) 3
With error protection (EF007384) No
Type of electrical connection of main circuit (EF006819) Screw connection
Cable entry (EF000537) Other
Equipped with connectors (EF011696) No
Suitable for floor mounting (EF007243) No
Suitable for front mounting (EF007246) No
Suitable for busbar mounting (EF007259) Yes
Type of control element (EF006976) Cover grip
Position control element (EF009410) Front
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Version as emergency stop installation (EF006959) No
Degree of protection (IP), front side (EF003118) IP20
