M22-K01PV6 150643 Y7-150643 EATON ELECTRIC Контактный элемент 1 размыкающий контакт фронтальная установка ви.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

M22-K01PV6 150643 Y7-150643 EATON ELECTRIC Контактный элемент 1 размыкающий контакт фронтальная установка ви..

M22-K01PV6

150643

Y7-150643

EATON-MOELLER

20

Контактный элемент 1 размыкающий контакт; фронтальная установка; винтовое соединение; для клавиш АВАР. ВЫКЛ./АВАР. СТОП; максимум 6 контактных элементов

М22-К01ПВ6

Контактный элемент, Винтовые клеммы, Фронтальная установка, 1 разм., 24 В 3 A, только в комбинации с M22-PV… макс. 6 контактных элементов M22-K01PV6

Контактный элемент, Способ подключения: Винтовые клеммы, Крепление: Переднее крепление, Описание: только в сочетании с M22-PV... макс. 6 контактных элементов M22-K01PV6, Контакты N/C = Нормально замкнуты: 1 NC, Примечания к контактам: = функция безопасности, при положительном размыкании в соответствии с IEC/EN 60947-5-1, Перемещение привода и усилие срабатывания согласно DIN EN 60947-5-1, K.5.4.1: мм 4,8, Максимальный ход: мм 5,7, Минимальное усилие для принудительного открывания: N 15, Степень защиты: IP20, Подключение к SmartWire-DT: нет, Тип подключения: Одноконтактный, Стандарты: IEC 60947-5-1

Подробнее


Низковольтное оборудование > Блок вспомогательных контактов

Средства управления и сигнализации

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $155.70
Цена за единицу: $7.79
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Контактный элемент, Винтовые клеммы, Фронтальная установка, 1 разм., 24 В 3 A, только в комбинации с M22-PV… макс. 6 контактных элементов M22-K01PV6
Контактный элемент, Техника присоединения: Винтовые клеммы, крепление: Фронтальная установка, Описание: только в комбинации с M22-PV… макс. 6 контактных элементов M22-K01PV6, Назначение контактов Разм. = размыкающий контакт: 1 разм., Назначение контактов Указание: = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1., Ход органа управления и приводное усилие согл. DIN EN 60947-5-1, гл. 5.4.1 Принудительное размыкание: мм 4.8, Макс. ход: мм 5.7, Минимальное усилие для принудительного размыкания: N 15, Класс защиты: IP20, Подключение к SmartWire-DT: нет, Способ подключения: Одиночный контакт, Стандарты и предписания: IEC 60947-5-1

Программа поставок

Основная функция дополнительного оснащения
Контактные элементы
Описание
только в комбинации с M22-PV… макс. 6 контактных элементов M22-K01PV6
Техника присоединения
Винтовые клеммы
крепление
Фронтальная установка
Класс защиты
IP20
Подключение к SmartWire-DT
нет
Контрольные знаки
000Z425
Назначение контактов
Разм. = размыкающий контакт
1 разм.
Указание
= защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1.
Ход органа управления и приводное усилие согл. DIN EN 60947-5-1, гл. 5.4.1
Принудительное размыкание [мм]
4.8
Макс. ход [мм]
5.7
Минимальное усилие для принудительного размыкания [N]
15
графические условные обозначения
116S041
Диаграмма хода контакта, ход в соединении с фронтальным элементом
назначение контактов
116U023
Распайка
116Q003
Способ подключения
Одиночный контакт
Техника присоединения
Винтовые клеммы

Технические характеристики

Общая информация
Стандарты и предписания
IEC 60947-5-1
Сила нажатия
≦ 4 N
Пусковой момент (винтовые клеммы)
≦ 0.8 Нм
Класс защиты
IP20
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут
-25 - +70 °C
Удароустойчивость согласно IEC 60068-2-27
длительность ударного воздействия 11 мс, полусинус
> 30 g
Поперечные сечения соединенияодножильный
0,75 - 2,5 мм2
Поперечные сечения соединениямногожильный
0,5 - 2,5 мм2
Поперечные сечения соединениятонкопроволочный с оконечной муфтой
0,5 - 1,5 мм2
Контакты
Номинальная устойчивость к импульсу [Uimp]
6000 В перем. тока
Номинальные выдерживаемые напряжения изоляции [Ui]
500 В
Категория перенапряжения / степень загрязнения
III/3
Надёжность управляющей системыпри 24 В пост. тока/5 мА [HF]
< 10-7 (т.е. 1 отказ на 107 переключений) Частота отказов
Надёжность управляющей системыпри 5 В пост. тока/1 мА [HF]
< 5 x 10-6 (т.е. 1 отказ на 5 x 106 переключений) Частота отказов
макс. защита от короткого замыканиябез плавкого предохранителя
PKZM0-10/FAZ-B6/1 Тип
макс. защита от короткого замыканияПредохранитель [gG/gL]
10 A
Коммутационная способность
Расчетный рабочий ток [Ie]AC-15115 В [Ie]
6 A
Расчетный рабочий ток [Ie]AC-15220 В 230 В 240 В [Ie]
6 A
Расчетный рабочий ток [Ie]AC-15380 В 400 В 415 В [Ie]
4 A
Расчетный рабочий ток [Ie]AC-15500 В [Ie]
2 A
Расчетный рабочий ток [Ie]DC-1324 В [Ie]
3 A
Расчетный рабочий ток [Ie]DC-1342 В [Ie]
1.7 A
Расчетный рабочий ток [Ie]DC-13110 В [Ie]
0.6 A
Расчетный рабочий ток [Ie]DC-13220 В [Ie]
0.3 A
Электрический срок службыAC-15230 В/0,5 A [Переключения]
1.6 x 106
Электрический срок службыAC-15230 В/1,0 A [Переключения]
1 x 106
Электрический срок службыAC-15230 В/3,0 A [Переключения]
0.7 x 106
Электрический срок службыDC-1312 В/2,8 A [Переключения]
1.2 x 106
Вспомогательный контакт
Условный ток короткого замыкания [Iq]
1 кА
UL/CSAРасчетный рабочий ток [Ie]
5 A - 600 В перем. тока
1 A - 250 В пост. тока A

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
6 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0.11 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Auxiliary switch block ([email protected] [AKN342013])
Number of contacts as change-over contact
0
Number of contacts as normally open contact
0
Number of contacts as normally closed contact
1
Number of fault-signal switches
0
Rated operation current Ie at AC-15, 230 V
6 A
Type of electric connection
Screw connection
Model
Top mounting
Mounting method
Front fastening
Lamp holder
None

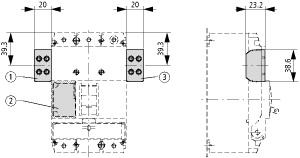

Размеры

116X101
A = 37,2
123X305

ETIM for 150643 Low-voltage industrial controls and switchgear (EC000041)
Характеристика Значение
Number of contacts as change-over contact (EF008257) 0
Number of contacts as normally open contact (EF008256) 0
Number of contacts as normally closed contact (EF008255) 1
Number of fault-signal switches (EF007613) 0
Rated operation current Ie at AC-15, 230 V (EF001385) 6 A
Type of electric connection (EF003961) Screw connection
Model (EF000010) Clip-on
Mounting method (EF000003) Front fastening
Lamp holder (EF000048) None

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-K01PV6 Y7-150643 150643 RU_150643.pdf 309 Kbytes M22-K01PV6 Y7-150643 150643 RU_150643.pdf
