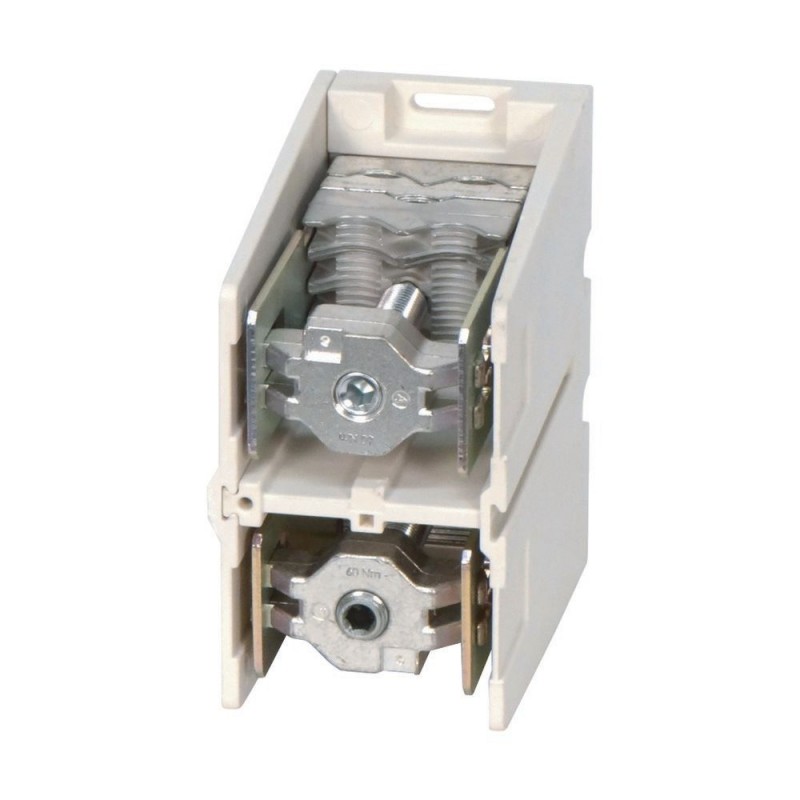

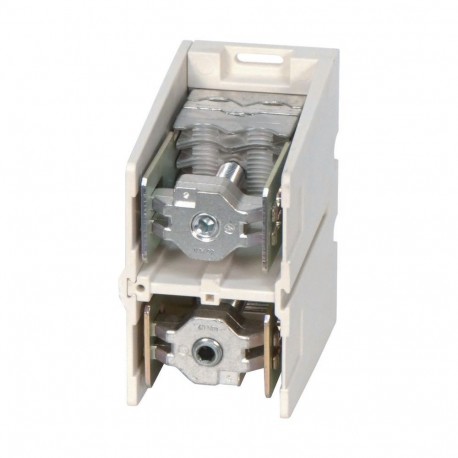

K4X185/1 079596 Y7-79596 EATON ELECTRIC клемма , 1000A , 1P , Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

K4X185/1 079596 Y7-79596 EATON ELECTRIC клемма , 1000A , 1P ,

K4X185/1

079596

Y7-79596

EATON-MOELLER

клемма , 1000A , 1P ,

Клеммное соединение, 1000 А, 1p, плоское/круглое

Connection terminal, 1000A, 1p, flat/round

K соединительные клеммы, для AL и CU, с одной стороны круглые, а с другой стороны плоские, номинальный рабочий ток Ie=1000 А, полюса=1, клеммные мощности: медный круглый кабель многожильный, секторный многожильный, круглый кабель одножилый, секторный одножильный и алюминиевый круглый жила сплошной, секторный твердый = 2x150-300 или 4x50-185 или алюминиевый секторный твердый = 2x240 или 4x120-150 мм². Другая сторона: медная лента от 2x(11x21x1) до 10x40x1 или 10x50x1 или Cu bar=60x15 мм, примечания: Комплекты для переоборудования клеммы в кабельном соединении приобретаются отдельно, крышки клемм приобретаются отдельно

Подробнее


Системы распределения энергии > Клеммник силовой / клеммный блок

Соединительные аксессуары для корпусов

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $1,397.41
Цена за единицу: $1,397.41
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Connection terminal, 1000A, 1p, flat/round
K connecting terminals, for AL and CU, one side round and the other side flat, rated operational current Ie=1000 A, poles=1, terminal capacities: Copper round cable stranded, sectoral stranded, round cable solid, sectoral solid and aluminium round conductor solid, sectoral solid=2x150-300 or 4x50-185 or aluminum sectoral solid=2x240 or 4x120-150 mm². Other side: copper band 2x(11x21x1) to 10x40x1 or 10x50x1 or Cu bar=60x15 mm, notes: Conversion kits for strip terminal in cable connection available separately, terminal covers available separately

Delivery program

Product range
General switchboard accessories
Product function
Accessories panel building
Accessories
Terminations
Accessories
Terminals, 160 – 1000 A
Rated insulation voltage [Ui]
1000 V AC
Description
Including labels for terminal marking U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN,
Relationship of rated operational current →terminal capacity to IEC/EN 60439, VDE 0660 Part 500 or EN 50021
Outer terminal for round or sectoral conductor, other side for Cu strip
Rated operational current [Ie]
1000 A
Pole
1
Terminal capacity
Cu/Al cable
Cu
Round stranded
Sectoral stranded
○ Round solid
Sectoral solid
Al
○ Round solid
Sectoral solid
Cu/Al cable
2 x 150 - 300
4 x 50 - 185
Al cable
Al
Sectoral solid
Al cable
2 x 240
4 x 120 - 150
Copper band
2 x (11 x 21 x 1)
10 x 40 x 1
10 x 50 x 1 mm
▤ copper strip
conductor
60 x 15
▃ Cu bar
Notes
Conversion kits for strip terminal in cable connection available separately
Terminal covers available separately

Technical data ETIM 6.0

Energy distribution systems (EG000015) / Rail terminal bar (EC000275)
Electric engineering, automation, process control engineering / Electrical insulation and connecting material / Energy distribution system / Rail terminal bar clamp ([email protected] [ACO369008])
Number of poles
1
Connection type
Screwing
Number of connections < 6 mm²
0
Number of connections 10 mm²
0
Number of connections 16 mm²
0
Number of connections 25 mm²
0
Number of connections > 25 mm²
2
Number of connections total
2
Mounting method
Screw
Height
196 mm
Width
88 mm
Depth
165 mm
Contact safe
Yes

ETIM for 079596 Power distribution systems (EC000275)
Характеристика Значение
Number of poles (EF001391) 1
Nominal current (EF000001) 1000 A
Connection type (EF000124) Screwing
Mounting method (EF000003) Screw
Number of inputs (EF000318) 2
Number of outputs (EF000319) 4
Suitable for solid conductors (EF007816) No
Suitable for stranded conductors (EF007818) Yes
Suitable for fine strand conductors (EF007804) No
Suitable for fine strand conductors without cable end sleeve (EF016327) No
Suitable for extra fine-strand conductors (EF016328) No
Suitable for extra fine-strand conductors without cable end sleeve (EF016329) No
Conductor cross section, input (EF016330) 50 mm²
Conductor cross section, output (EF016331) 50 mm²
Conductor cross section, input AWG (EF016332) 1
Conductor cross section, output AWG (EF016333) 0
Contact safe (EF004521) Yes
Height (EF000040) 165 mm
Width (EF000008) 88 mm
Depth (EF000049) 150 mm

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
K4X185/1 Y7-79596 079596 RU_079596.pdf 159 Kbytes K4X185/1 Y7-79596 079596 RU_079596.pdf
