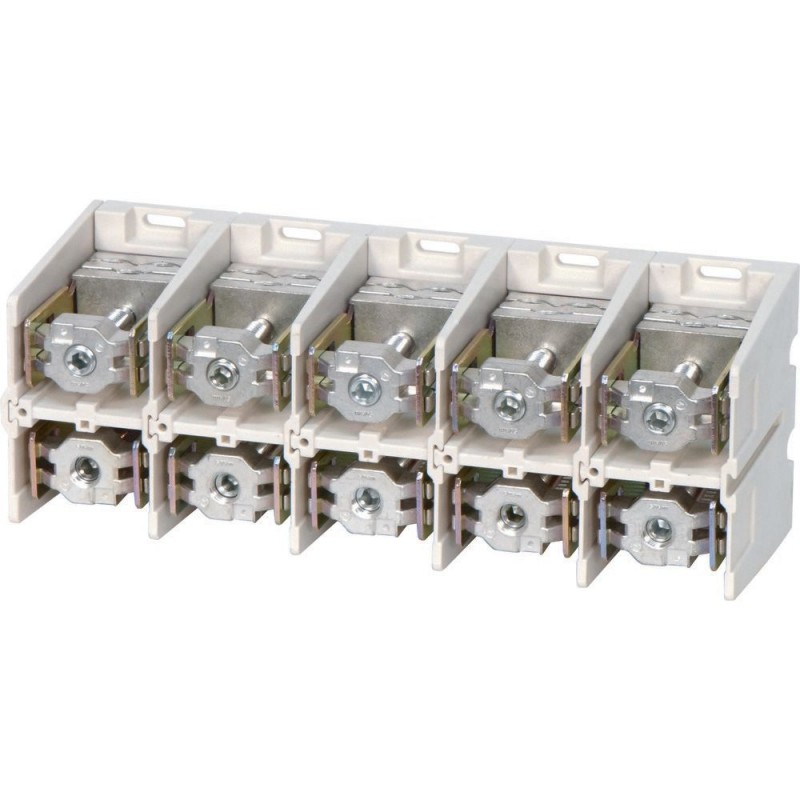

K3X185/5 070104 Y7-70104 EATON ELECTRIC клемма , 800A , 5П , Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

K3X185/5 070104 Y7-70104 EATON ELECTRIC клемма , 800A , 5П ,

K3X185/5

070104

Y7-70104

EATON-MOELLER

клемма , 800A , 5П ,

Клеммное соединение, 800 А, 5p, плоское/круглое

Connection terminal, 800A, 5p, flat/round

K соединительные клеммы, для AL и CU, с одной стороны круглые, а с другой стороны плоские, номинальный рабочий ток Ie=800 А, количество полюсов=5, клеммные емкости: медный круглый кабель многожильный, секторный многожильный, круглый кабель одножилый, секторный одножильный и алюминиевый круглый проводник сплошной, секторный твердый = 2x120-240 или 3x50-185 или алюминиевый секторный твердый = 2x150-185 или 3x95-150 мм². Другая сторона: медная лента 2x(11x21x1) или Cu bar=50x20 мм, примечания: Комплекты для переоборудования клеммы в кабельном соединении приобретаются отдельно, клеммные крышки приобретаются отдельно

Подробнее


Системы распределения энергии > Клеммник силовой / клеммный блок

Соединительные аксессуары для корпусов

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $1,397.41
Цена за единицу: $1,397.41
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Connection terminal, 800A, 5p, flat/round
K connecting terminals, for AL and CU, one side round and the other side flat, rated operational current Ie=800 A, number pole=5, terminal capacities: Copper round cable stranded, sectoral stranded, round cable solid, sectoral solid and aluminium round conductor solid, sectoral solid=2x120-240 or 3x50-185 or aluminum sectoral solid=2x150-185 or 3x95-150 mm². Other side: copper band 2x(11x21x1) or Cu bar=50x20 mm, notes: Conversion kits for strip terminal in cable connection available separately, terminal covers available separately

Delivery program

Product range
General switchboard accessories
Product function
Accessories panel building
Accessories
Terminations
Accessories
Terminals, 160 – 1000 A
Rated insulation voltage [Ui]
1000 V AC
Description
Including labels for terminal marking U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN,
Relationship of rated operational current →terminal capacity to IEC/EN 60439, VDE 0660 Part 500 or EN 50021
Outer terminal for round or sectoral conductor, other side for Cu strip
Rated operational current [Ie]
800 A
Pole
5
Terminal capacity
Cu/Al cable
Cu
Round stranded
Sectoral stranded
○ Round solid
Sectoral solid
Al
○ Round solid
Sectoral solid
Cu/Al cable
2 x 120 - 240
3 x 50 - 185
Al cable
Al
Sectoral solid
Al cable
2 x 150 - 185
3 x 95 - 150
Copper band
2 x (11 x 21 x 1) mm
▤ copper strip
conductor
50 x 20
▃ Cu bar
Notes
Conversion kits for strip terminal in cable connection available separately
Terminal covers available separately

Technical data ETIM 6.0

Energy distribution systems (EG000015) / Rail terminal bar (EC000275)
Electric engineering, automation, process control engineering / Electrical insulation and connecting material / Energy distribution system / Rail terminal bar clamp ([email protected] [ACO369008])
Number of poles
5
Connection type
Screwing
Number of connections < 6 mm²
0
Number of connections 10 mm²
0
Number of connections 16 mm²
0
Number of connections 25 mm²
0
Number of connections > 25 mm²
10
Number of connections total
10
Mounting method
Screw
Height
125 mm
Width
366 mm
Depth
140 mm
Contact safe
Yes

ETIM for 070104 Power distribution systems (EC000275)
Характеристика Значение
Number of poles (EF001391) 5
Nominal current (EF000001) 800 A
Connection type (EF000124) Screwing
Mounting method (EF000003) Screw
Number of inputs (EF000318) 2
Number of outputs (EF000319) 3
Suitable for solid conductors (EF007816) No
Suitable for stranded conductors (EF007818) Yes
Suitable for fine strand conductors (EF007804) No
Suitable for fine strand conductors without cable end sleeve (EF016327) No
Suitable for extra fine-strand conductors (EF016328) No
Suitable for extra fine-strand conductors without cable end sleeve (EF016329) No
Conductor cross section, input (EF016330) 50 mm²
Conductor cross section, output (EF016331) 50 mm²
Conductor cross section, input AWG (EF016332) 1
Conductor cross section, output AWG (EF016333) 0
Contact safe (EF004521) Yes
Height (EF000040) 140 mm
Width (EF000008) 366 mm
Depth (EF000049) 125 mm
