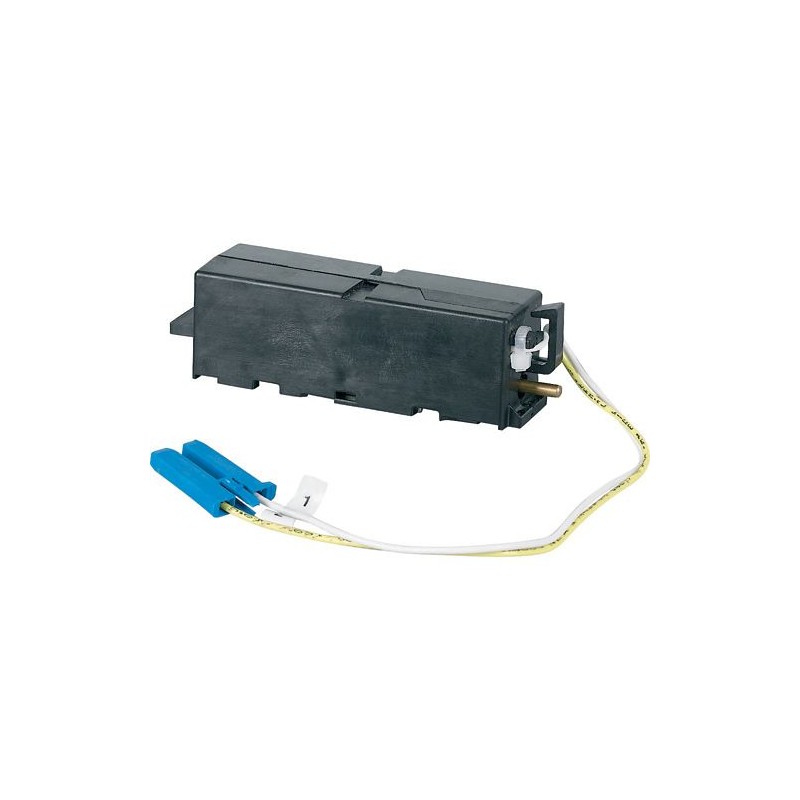

IZMX-ST230AD-1 184274 Y7-184274 EATON ELECTRIC Расцепитель Shunt 208-250 VAC/DC Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

IZMX-ST230AD-1 184274 Y7-184274 EATON ELECTRIC Расцепитель Shunt 208-250 VAC/DC

IZMX-ST230AD-1

184274

Y7-184274

EATON-MOELLER

Расцепитель Shunt 208-250 VAC/DC

ИЗМХ-ST230AD-1

Расцепитель рабочих токов

Принадлежности, Расцепитель шунта (для силового автоматического выключателя), Может сочетаться с расцепителем пониженного напряжения или вторым расцепителем шунта., Комплект дооснащения, Максимальная рабочая частота срабатываний/минута 3, Ограничена 3/мин из-за высокого тока срабатывания в течение 35 мс., Обратите внимание - частота переключения автоматического выключателя = 60/ч, Номинальное управляющее напряжение Us 208 - 240 В переменного тока 50/60 Гц, 208 - 250 В ПОСТОЯННОГО ТОКА, рабочий диапазон x US 0,7 - 1,1 Фактор, макс. удерживающий ток В 0,034 А, макс. ток захвата (35 мс) В 3,01 А, макс. непрерывная мощность AC/DC 9 ВА/Вт, макс. мощность втягивания (35 мс) AC/DC 500 ВА/Вт, общее время переключения автоматического выключателя @ US=100% 30 (IZMX16..., INX16...) , 35 (IZMX40..., INX40...) мс, Для использования с IZMX16..., ИЗМХ40..., ИНХ16..., ИНХ40...

Подробнее


Низковольтное оборудование > Шунтовой расцепитель (для высоковольтного силового выключателя)

Автоматические выключатели с открытой рамой

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $372.85
Цена за единицу: $372.85
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Расцепитель рабочих токов

Программа поставок

Ассортимент
Дополнительное оснащение
Принадлежности
Дистанционная коммутация
Принадлежности
Расцепитель рабочего тока
Комбинируется с расцепителем минимального напряжения или со вторым расцепителем рабочего тока.
Комплект дооснащения
максимальная частота коммутаций [Переключения/минута]
3
ограничена 3 разами в минуту, обусловлена высоким значением начального пускового тока в течение 35 мс.
Просьба учесть - частота переключения выключателя = 60 раз/ч
Номинальное управляющее напряжение [Us]
208 - 240 V AC 50/60 Hz
208 - 250 V DC В
Рабочий диапазон [x Us]
0,7 - 1,1 Коэффициент
макс. ток удержания [In]
0.034 A
макс.начальный пусковой ток (35 мс) [In]
3.01 A
макс. мощность удержания [Перем. ток/пост. ток (AC/DC)]
9 VA/W
макс. мощность трогания (35 мс) [Перем. ток/пост. ток (AC/DC)]
500 VA/W
Общее время переключения автоматического выключателя [@ Us=100%]
30 (IZMX16…, INX16…)
35 (IZMX40…, INX40…) мс
Применяемое для
IZMX16..., IZMX40...
INX16..., INX40...
указания
В комплект дооснащения входят требуемые клеммы управляющего провода SEC.

Bauartnachweis nach IEC/EN 61439

Мин. рабочая температура
-25 °C
Макс. рабочая температура
+70 °C

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Shunt release (for power circuit breaker) (EC001023)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV < 1 kV) / Full load current trip ([email protected] [AKF016013])
Rated control supply voltage Us at AC 50HZ
208 - 240 V
Rated control supply voltage Us at AC 60HZ
208 - 240 V
Rated control supply voltage Us at DC
220 - 250 V
Voltage type for actuating
AC/DC
Initial value of the undelayed short-circuit release - setting range
0 A
End value adjustment range undelayed short-circuit release
0 A
Type of electric connection
Flat plug-in connection
Number of contacts as normally open contact
0
Number of contacts as normally closed contact
0
Number of contacts as change-over contact
0
Suitable for power circuit breaker
Yes
Suitable for off-load switch
Yes
Suitable for motor safety switch
No
Suitable for overload relay
No

ETIM for 184274 Low-voltage industrial controls and switchgear (EC001023)
Характеристика Значение
Rated control supply voltage AC 50 Hz (EF003978) 208 V
Rated control supply voltage AC 60 Hz (EF003979) 208 V
Rated control supply voltage DC (EF003980) 220 V
Voltage type for actuating (EF008242) AC/DC
Initial value of the undelayed short-circuit release - setting range (EF008187) 0 A
End value adjustment range undelayed short-circuit release (EF008188) 0 A
Power consumption (EF000346) 9 W
Type of electric connection (EF003961) Flat plug-in connection
Number of contacts as normally open contact (EF008256) 0
Number of contacts as normally closed contact (EF008255) 0
Number of contacts as change-over contact (EF008257) 0
Suitable for power circuit breaker (EF005863) Yes
Suitable for off-load switch (EF001543) Yes
Suitable for motor safety switch (EF005826) No
Suitable for overload relay (EF001545) Yes

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
IZMX-ST230AD-1 Y7-184274 184274 RU_184274.pdf 157 Kbytes IZMX-ST230AD-1 Y7-184274 184274 RU_184274.pdf
