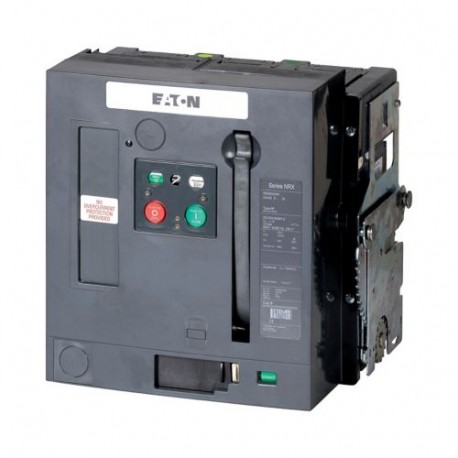

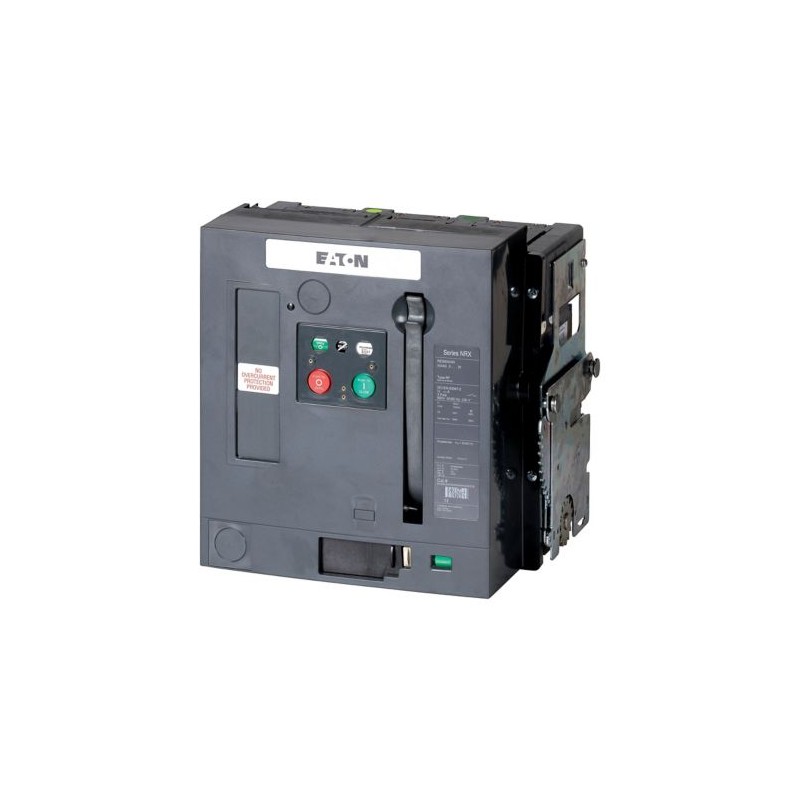

INX40B3-25W-1 184061 Y7-184061 EATON ELECTRIC Switch-disconnector, 3 pole, 2500 A, without protection, IEC, .. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

INX40B3-25W-1 184061 Y7-184061 EATON ELECTRIC Switch-disconnector, 3 pole, 2500 A, without protection, IEC, ..

INX40B3-25W-1

184061

Y7-184061

EATON-MOELLER

Switch-disconnector, 3 pole, 2500 A, without protection, IEC, Withdrawable

INX40B3-25W-1

Eaton Moeller серии IZMX/INX - ACB. Выключатель, разъединитель, 3-полюсный, 2500А, без защиты, IEC, выкатной, 40B3, 25W, 1

Подробнее


Автоматические выключатели с открытой рамой

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $13,358.90
Цена за единицу: $13,358.90
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Программа поставок

Ассортимент
Открытые силовые выключатели/силовые разъединители
Ассортимент
Открытый силовой разъединитель
Диапазон тока
до 4000 A
Защитная функция
без защиты
Метод монтажа
Выдвижной вариант монтажа
Кассета заказывается отдельно.
Типоразмер
INX40
Техника срабатывания
без расцепителя
Стандарт/сертификат
IEC
Количество полюсов
3-полюсн.
Класс защиты
IP31 с уплотнителем двери, IP55 с защитным кожухом
на выбор устанавливается пользователем с многочисленными принадлежностями
Расчетный рабочий ток = измеренный ток длительной нагрузки [In= Iu]
2500 A
Расчетный ток короткого замыкания при включении до 440В/690В 42/42 [Icm]
145 кА
Номинальная устойчивость к токовым нагрузкам при коротком замыкании t = 1 с [Icw]
66 кА
Номинальная устойчивость к токовым нагрузкам при коротком замыкании t = 3 с [Icw]
53 кА

Технические характеристики

Общая информация
Стандарты и предписания
IEC/EN 60947
Температура окружающей средыХранение [ϑ]
-40 - +70 °C
Температура окружающей средыТемпература окружающей среды
-25 - +70 °C
установочное положение
123N098123N099
категория применения
B
Класс защиты
IP31 с уплотнителем двери, IP55 с защитным кожухом
Направление подвода питания
любая
Цепи главного тока
Расчетный рабочий ток = измеренный ток длительной нагрузки [In= Iu]
2500 A
Измеренный ток длительной нагрузки при 50 °C [Iu]
2500 A
Измеренный ток длительной нагрузки при 60 °C [Iu]
2500 A
Измеренный ток длительной нагрузки при 70 °C [Iu]
2500 A
Номинальная устойчивость к импульсу [Uimp]
12000 В перем. тока
Номинальное напряжение [Ue]
690 В перем. тока
Категория перенапряжения / степень загрязнения
III/3
Номинальные выдерживаемые напряжения изоляции [Ui]
1000 В
Коммутационная способность
Расчетный ток короткого замыкания при включении [Icm]до 440 В 50/60 Гц [Icm]
145 кА
Расчетный ток короткого замыкания при включении [Icm]до 690 В 50/60 Гц [Icm]
145 кА
Время переключенияВремя включения на включающую катушку
30 мс
Время переключенияОбщее время отключения через расцепитель рабочих токов
35 мс
Время переключенияОбщее время отключения через расцепитель минимального напряжения
40 мс
срок службыМеханический срок службы [Циклы переключения (ВКЛ./ВЫКЛ.)]
10000
срок службыМеханический срок службы с техобслуживанием [Циклы переключения (ВКЛ./ВЫКЛ.)]
20000.
срок службыЭлектрический срок службы [Циклы переключения (ВКЛ./ВЫКЛ.)]
5000
срок службыЭлектрический срок службы с техобслуживанием [Циклы переключения (ВКЛ./ВЫКЛ.)]
10000.
максимальная частота коммутациймаксимальная частота коммутаций [Переключения/ч]
60
Потеря мощности для расчетного тока при InВыдвижной вариант монтажа (выключатель с кассетой)
620 W
Вес
Выдвижной вариант монтажа3-полюсн.
60 кг
Пустая кассета3-полюсн.
29 кг
Поперечные сечения соединения
медная шинаВыдвижной вариант монтажачерный
2 x 80 x 10 мм
При этом речь идёт о значениях, используемых в собственном оборудовании. Значения зависят от температуры, преобладающей вокруг переключателя, от класса защиты (IP), от высоты установки, от заделки и иногда от искусственной вентиляции. Таким образом, в зависимости от индивидуальной концепции оборудования может произойти "дерейтинг", который можно компенсировать снова, увеличив поперечное сечение. Точные сведения об этом предоставляют термические испытания конкретного коммутационного оборудования.

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
2500 A
Потеря мощности оборудования, в зависимости от тока [Pvid]
620 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Switch disconnector (EC000216)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Off-load switch, circuit breaker, control switch / Switch disconnector ([email protected] [AKF060013])
Version as main switch
Yes
Version as maintenance-/service switch
No
Version as safety switch
No
Version as emergency stop installation
No
Version as reversing switch
No
Number of switches
Max. rated operation voltage Ue AC
690 V
Rated operating voltage
690 - 690 V
Rated permanent current Iu
2500 A
Rated permanent current at AC-23, 400 V
A
Rated permanent current at AC-21, 400 V
0 A
Rated operation power at AC-3, 400 V
0 kW
Rated short-time withstand current lcw
66 kA
Rated operation power at AC-23, 400 V
0 kW
Switching power at 400 V
0 kW
Conditioned rated short-circuit current Iq
144 kA
Number of poles
3
Number of auxiliary contacts as normally closed contact
0
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as change-over contact
2
Motor drive optional
Yes
Motor drive integrated
No
Voltage release optional
Yes
Device construction
Built-in device slide-in technique (withdrawable)
Suitable for ground mounting
Yes
Suitable for front mounting 4-hole
No
Suitable for front mounting centre
No
Suitable for distribution board installation
Yes
Suitable for intermediate mounting
No
Colour control element
Green
Type of control element
Push button
Interlockable
Yes
Type of electrical connection of main circuit
Rail connection
Degree of protection (IP), front side
IP31
Degree of protection (NEMA)

Размеры

1230DIM-403
① Door
1230DIM-414
① Door
② Contact surface flange terminal
