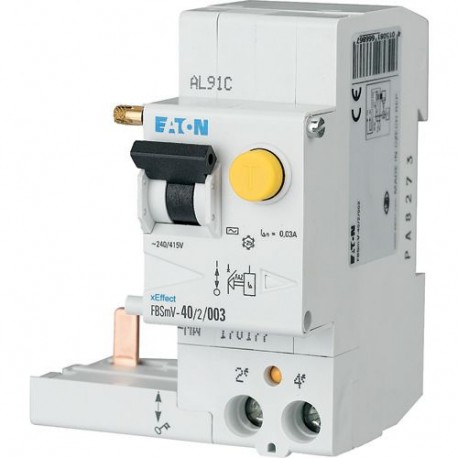

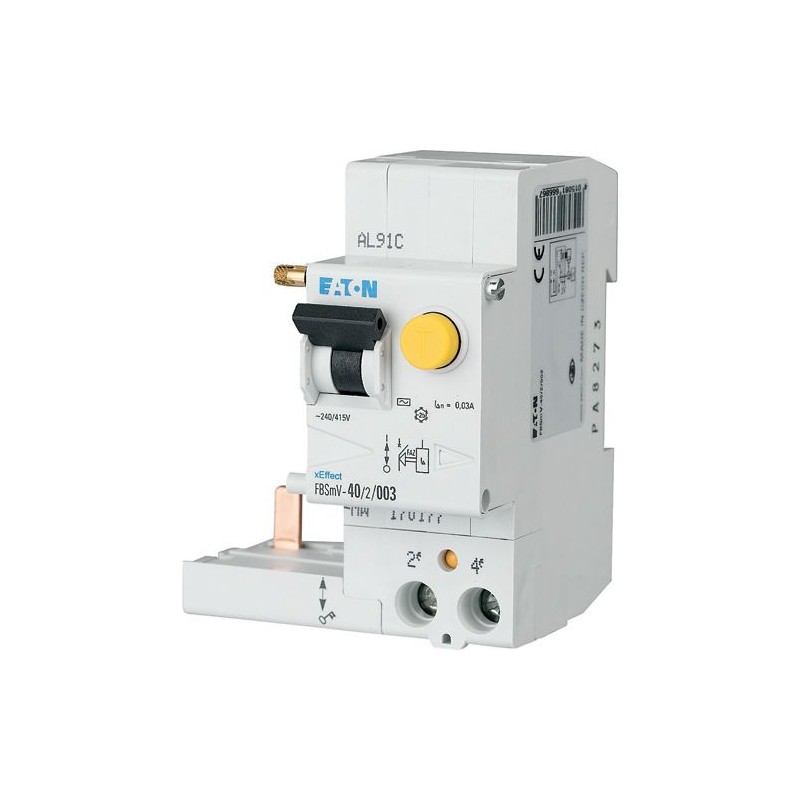

FBSMV-63/2/003-A 170208 Y7-170208 EATON ELECTRIC Устройство защиты от аварийного тока, 25A, 2-пол., 30 мА, т.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

FBSMV-63/2/003-A 170208 Y7-170208 EATON ELECTRIC Устройство защиты от аварийного тока, 25A, 2-пол., 30 мА, т..

FBSMV-63/2/003-A

170208

Y7-170208

EATON-MOELLER

Устройство защиты от аварийного тока, 25A, 2-пол., 30 мА, тип a

ФБСМВ-63/2/003-А

Расцепляющий модуль FI для FAZ, 63A, 2-пол., 30 мА, тип a

Подробнее


Автоматические выключатели и предохранители > Дифференциальный выключатель (УЗО)

Модульное распределительное устройство - Промышленное

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $377.89
Цена за единицу: $377.89
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Расцепляющий модуль FI для FAZ, 63A, 2-пол., 30 мА, тип a
Устанавливаемое устройство дифференциальной защиты FBSmV, 2-полюсн., Расчетный рабочий ток In: 63 A, Расчетная устойчивость при коротких замыканиях Icn:, Расчетный ток утечки IΔN: 0,03 A, Коммутационные устройства для промышленного оборудования и специальных зданий

Программа поставок

Основная функция
Устанавливаемые устройства дифференциальной защиты
Полюсы
2-полюсн.
Применение
Коммутационные устройства для промышленного оборудования и специальных зданий
Расчетный рабочий ток [In]
63 A
Расчетная устойчивость при коротких замыканиях [Icn]
аналогично подключению FAZ до макс. 10 кА
Расчетный ток утечки [IΔN]
0,03 A
Тип
Тип A
Срабатывание
без задержки s…
Ассортимент
FBSmV
Чувствительность
чувствительный к импульсным токам
Стойкость к импульсному току
условно устойчив к импульсному току 250 A
графические условные обозначения
FB7_2p

Технические характеристики

Электрический
Номинальная частота [f]
50 Гц
Чувствительность
чувствительный к импульсным токам
Расчетный рабочий ток [In]
63 A
Механический
Монтажный размер колпачков
45 мм
Размер цоколя устройства
90 мм
Монтажная ширина
70 (2TE) мм
Монтаж
неразъемное резьбовое соединение с FAZ
Класс защиты
IP20, IP40 с подходящим корпусом
Клеммы вверху и внизу
Винтовые зажимы
Защита клемм
DGUV VS3, EN 50274
Толщина материала сборной шины
0.8 - 2 мм
допустимый диапазон температур окружающей среды
-25 - +40 °C
допустимая температура хранения и транспортировки
-35 - +60 °C
Стойкость к климатическим воздействиям
25–55 °C и относительная влажность 90–95% согласно IEC 60068-2

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
63 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
17 W
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+40 °C
Начиная с 40°C макс. допустимый ток длительной нагрузки уменьшается на 3% на каждый 1°C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Circuit breakers and fuses (EG000020) / Residual current circuit breaker (RCCB) (EC000003)
Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Автоматы защитного отключения тока повреждения / Автоматы защитного отключения тока повреждения (RCCB) ([email protected] [AAB906014])
Number of poles
2
Rated voltage
240 V
Rated current
63 A
Rated fault current
30 mA
Rated insulation voltage Ui
440 V
Rated impulse withstand voltage Uimp
4 kV
Mounting method
DIN rail
Leakage current type
A
Selective protection
No
Short-time delayed tripping
No
Short-circuit breaking capacity (Icw)
0 kA
Surge current capacity
0.25 kA
Frequency
50 Hz
Additional equipment possible
Yes
With interlocking device
Yes
Degree of protection (IP)
IP20
Width in number of modular spacings
4
Built-in depth
70 mm
Ambient temperature during operating
-25 - 40 °C
Pollution degree
2
Connectable conductor cross section multi-wired
0.75 - 35 mm²
Connectable conductor cross section solid-core
0.75 - 35 mm²

Размеры

Mas_PBSM

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FBSMV-63/2/003-A Y7-170208 170208 RU_170208.pdf 203 Kbytes FBSMV-63/2/003-A Y7-170208 170208 RU_170208.pdf
