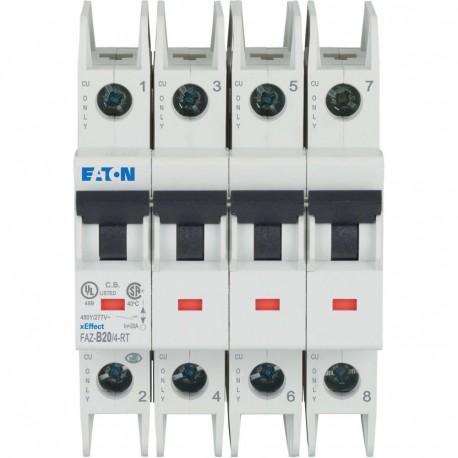

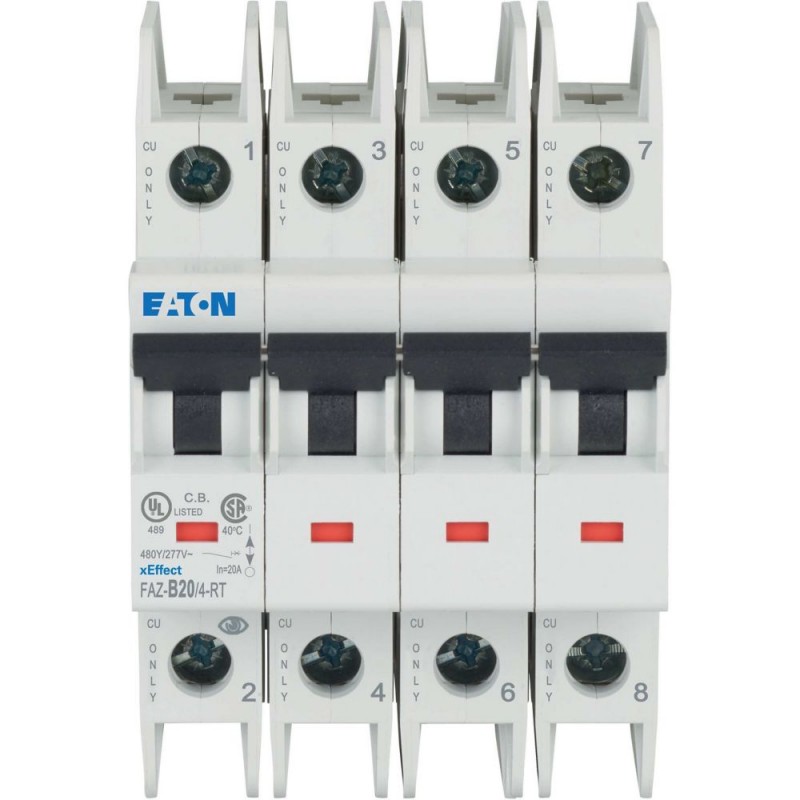

FAZ-B20/4-RT 190857 EATON ELECTRIC Инт. выключатель ВСЗ-РТ, 20А, 4П, кривая B
FAZ-B20/4-RT
190857
EATON-MOELLER
Инт. выключатель ВСЗ-РТ, 20А, 4П, кривая B
Миниатюрный автомат защити цепи (MCB), 20 а, 4п, характерно: Б, кольцо язык
Модульное распределительное устройство - Промышленное
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Best sellers
▲Описание
▲Программа поставок
Основная функция
Линейные защитные автоматы
Полюсы
4-полюсн.
Характеристика срабатывания
B
Применение
коммутационные устройства для экспорта в Северную Америку (с сертификатом UL)
Расчетный рабочий ток [In]
20 A
Измерительная коммутационная способность по IEC/EN 60947-2 [Icu]
15 кА
Ассортимент
FAZ-RT
Технические характеристики
Электрический
Стандарты и предписания
UL 489, CSA C22.2 № 5
IEC 60947-2
IEC 60947-2
Номинальное напряжение [Ue] [Ue]
277/480 Y В перем. тока
Номинальное напряжение [Ue]
60 В пост. тока
Номинальное напряжение согласно стандарту IEC/EN 60947-2 [Un]
440 В перем. тока
Номинальное напряжение в соответствии с UL [Un]
480Y/277 В пер. тока
Номинальные выдерживаемые напряжения изоляции [Ui]
440 В
Измерительная коммутационная способность по IEC/EN 60947-2 [Icu]
15 кА
Отключающая способность в соответствии с UL
14 (UL489) кА
Эксплуатационное быстродействие
7.5 кА
Характеристика
B, C, D
макс. входной предохранитель
125 A gL/gG
Класс селективности
3
срок службыэлектрический [Переключения]
≧ 1500
срок службыэлектрический UL [Переключения]
≧ 6000
срок службымеханический [Переключения]
≧ 10000
срок службысрок службы [Переключения]
> 10000
Направление подвода питания
любая
Ссылки
Вспомогательный переключатель для последующей установки
Z-IHK-NA 113895
Контакт сигнала на отключение для последующей установки
Z-NHK 248434
Блокировка переключения
Z-IS/SPE-1TE 274418
Расцепитель рабочих токов
FAZ-XAA-NA110-415V AC 102036
FAZ-XAA-NA12-110V AC 102037
FAZ-XAA-NA12-110V AC 102037
Механический
Монтажный размер колпачков
45 мм
Цокольный размер корпуса
105 мм
Монтажная ширина на полюс
17.7 мм
Монтаж
DIN рейка IEC/EN 60715
Класс защиты
IP20, IP40 (встроенный)
Клеммы вверху и внизу
lift terminal / ring-tongue
Защита клемм
защита от прикосновения пальцами и тыльной стороной кистей рук согласно BGV A2
Поперечные сечения соединения
1 x 25 мм2
Поперечные сечения соединения
2 x 10 мм2
Момент затяжки крепежных винтов
max. 2.4
UL:
#18-12 AWG: 2.4 Nm (21 lb-in)
#10-8 AWG: 2.8 Nm (25 lb-in)
#6 AWG: 4 Nm (36 lb-in) Н/м
UL:
#18-12 AWG: 2.4 Nm (21 lb-in)
#10-8 AWG: 2.8 Nm (25 lb-in)
#6 AWG: 4 Nm (36 lb-in) Н/м
установочное положение
любая
Индикатор положения контакта
красный / зеленый
Внутреннее сопротивление (при комнатной температуре, 1-полюсный, 50 Гц)single pole [Ri]
6.9 mΩ
Operating ambient temperature min. (UL)
-5 °C
Operating ambient temperature max. (UL)
+40 °C
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
20 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-40 °C
Макс. рабочая температура
+75 °C
линейно на каждый +1°C ведет к 0,5% уменьшения допустимой токовой нагрузки
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
Circuit breakers and fuses (EG000020) / Miniature circuit breaker (MCB) (EC000042)
Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Линейные защитные автоматы, предохранители / Линейные защитные автоматы ([email protected] [AAB905014])
Release characteristic
B
Number of poles (total)
4
Number of protected poles
4
Rated current
20 A
Rated voltage
240 V
Rated insulation voltage Ui
440 V
Rated impulse withstand voltage Uimp
4 kV
Rated short-circuit breaking capacity Icn EN 60898 at 230 V
10 kA
Rated short-circuit breaking capacity Icn EN 60898 at 400 V
15 kA
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V
10 kA
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V
14 kA
Voltage type
AC
Frequency
50 - 50 Hz
Current limiting class
3
Suitable for flush-mounted installation
Yes
Concurrently switching N-neutral
No
Over voltage category
3
Pollution degree
2
Additional equipment possible
Yes
Width in number of modular spacings
70.8
Built-in depth
60 mm
Degree of protection (IP)
IP20
Ambient temperature during operating
-25 - 75 °C
Connectable conductor cross section multi-wired
1 - 25 mm²
Connectable conductor cross section solid-core
1 - 25 mm²
Апробации
Product Standards
IEC/EN 60947-2; EN 45545-2; IEC 61373; UL 489; CSA-C22.2 No. 5-09; CE marking
UL File No.
E235139
UL Category Control No.
DIVQ
CSA File No.
204453
CSA Class No.
1432-01
North America Certification
UL listed, CSA certified
Specially designed for North America
Yes, suitable as BCPD
Suitable for
Feeder circuits, branch circuits
Current Limiting Circuit-Breaker
Yes
Max. Voltage Rating
≤ 32 A
Degree of Protection
IEC: IP20, UL/CSA Type: -
Характеристики
характеристика
Пропускаемая энергия I2t характеристика C (0,5 - 20 А), 277 В
характеристика
Характеристика C (25 - 40 A), 240 В
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
| FAZ-B20/4-RT 190857 RU_190857.pdf | 339 Kbytes |
|
