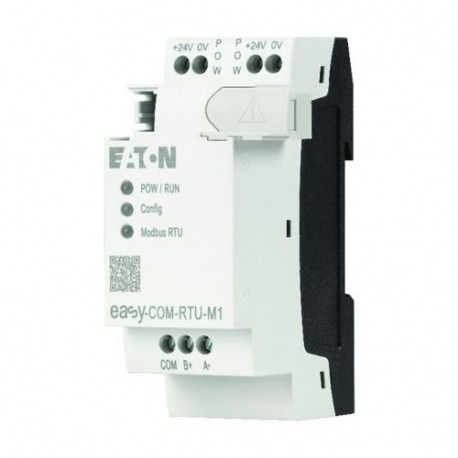

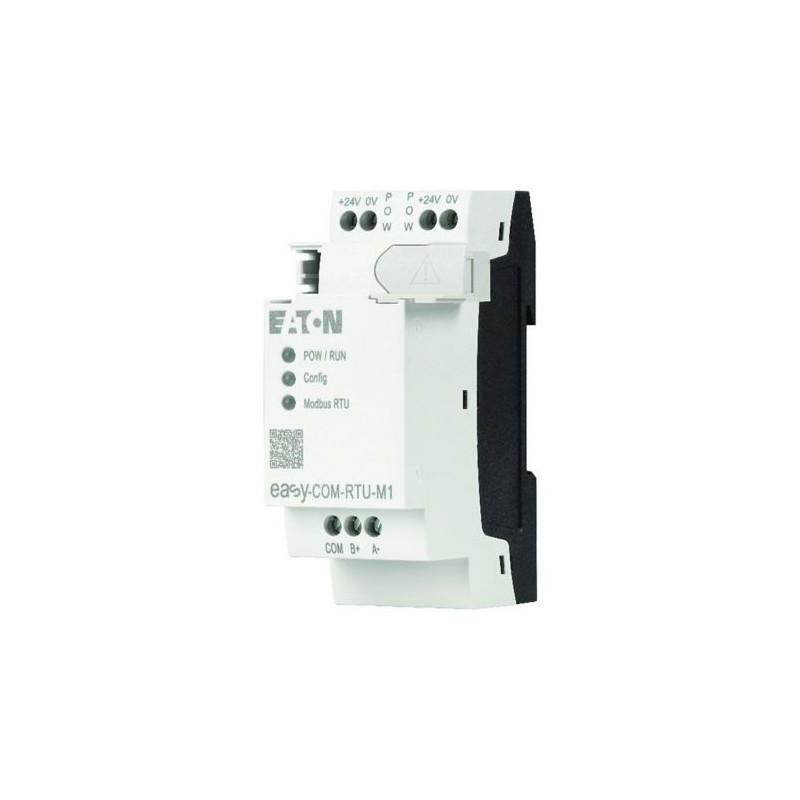

EASY-COM-RTU-M1 199453 Y7-199453 EATON ELECTRIC ИЗИ-КОМ-РТУ-М1
EASY-COM-RTU-M1
199453
Y7-199453
EATON-MOELLER
ИЗИ-КОМ-РТУ-М1
Коммуникационный модуль для подключения легкого реле управления через Modbus RTU в качестве ведущего или ведомого, винтовая клемма
Коммуникационный модуль для подключения реле простого управления через сервер Modbus RTU, винтовая клемма
Программируемые логические контроллеры (ПЛК) > Логический модуль
Easy E4 Наноконтроллеры
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Best sellers
▲Описание
▲Коммуникационный модуль для подключения легкого реле управления через Modbus RTU в качестве ведущего или ведомого, винтовая клемма
Коммуникационный модуль EASY-COM-RTU-M1 может использоваться для установки соединения Modbus RTU в качестве ведущего или ведомого с управляющим реле серии easyE. Если модуль функционирует как мастер, устройства на полевом уровне могут быть подключены к простому реле управления для параметризации, мониторинга, управления ими и сбора данных с них. В своей функции ведомого устройства данные обмениваются с надзорной системой. Соединения выполнены винтовой клеммой.
Программа доставки
Ассортимент продукции
Реле управления easyE4
поддиапазон
удобный коммуникационный модуль
Базовая функция
удобный коммуникационный модуль
Для использования с
EASY-E4-...-12...
от поколения 05
от поколения 05
описание
Позволяет подключаться к Modbus RTU в качестве ведущего или ведомого устройства с помощью управляющего реле из серии easyE
Если модуль связи используется в качестве основного блока, устройства на полевом уровне могут быть подключены к легкому реле управления. Это позволяет параметризовать, контролировать и контролировать устройства, а также позволяет собирать данные.
Если модуль связи используется в качестве подчиненного блока, данные обмениваются с системой более высокого уровня.
Винтные терминалы
Если модуль связи используется в качестве основного блока, устройства на полевом уровне могут быть подключены к легкому реле управления. Это позволяет параметризовать, контролировать и контролировать устройства, а также позволяет собирать данные.
Если модуль связи используется в качестве подчиненного блока, данные обмениваются с системой более высокого уровня.
Винтные терминалы
Протокол автобуса
МОДБУС-РТУ
напряжение питания
24 В ПОСТОЯННОГО ТОКА (SELV)
Для использования с
EASY-E4-
Технические данные
Общее
Стандарты
IEC/EN 61131-2
МЭК/EN МЭК 61010-2-201
МЭК/EN МЭК 61010-2-201
Утверждениясертификат
CE
Размеры (W x H x D)
35.5 x 90 x 58 мм
вес
0.082 кг
установка
Верхняя планка IEC/EN 60715, 35 мм или винтовая фиксация с помощью крепежных кронштейнов ZB4-101-GF1 (аксессуары)
Тип соединения
зажимной контакт
Вместимость терминала
Винтные терминалысплошной
0,2 - 4 мм2
Винтные терминалыгибкий
0,2 - 2,5 мм2
Винтные терминалыТвердый или гибкий проводник, с феррулом
0,2 - 2,5 мм2
Винтные терминалыТвердый или многожильный
22 - 12 СРГ
Винтные терминалыСтандартная отвертка
0,8 x 3,5 мм
Винтные терминалыМомент затяжки
0.5 - 0.7 Нм
Винтные терминалыДлина зачистки
6,5 мм
Климатические условия окружающей среды
Рабочая температура окружающей среды
от -25 до 55, холодно в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 °C
конденсация
Принять надлежащие меры для предотвращения конденсации
Хранение (θ)
-40 - 70 градусов по Цельсию
относительная влажность
в соответствии с IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
5 - 95 %
Давление воздуха (операция)
795 - 1080 hPa
Окружающие условия, механические
Тип защиты (IEC/EN 60529, EN50178, VBG 4)
IP20
Положение монтажа
Вертикальный или горизонтальный
Вибрации (IEC/EN 61131-2:2008)Постоянная амплитуда 3,5 мм
5 - 8,4 Гц
Вибрации (IEC/EN 61131-2:2008)Постоянное ускорение 1 г
8,4 - 150 Гц
Механическое ударное сопротивление (IEC/EN 60068-2-27) полусинуоидное 15 г/11 мс
18 Воздействия
Свободное падение, упаковано (IEC/EN 60068-2-32)
0,3 м
Электромагнитная совместимость (EMC)
Категория переготовки/степень загрязнения
II/2
Электростатический разряд (ESD)применяется стандарт
nach IEC/EN 61000-4-2
Электростатический разряд (ESD)Сброс воздуха
8 кВ
Электростатический разряд (ESD)Контактная разрядка
6 кВ
Электростатический разряд (ESD)Окружающая среда (EMC)
Этот продукт был разработан для использования в промышленном секторе (Окружающая среда А).
Электромагнитные поля (RFI) в соответствии с IEC EN 61000-4-3
0,08 - 1,0 ГГц: 10
1,4 - 6 ГГц: 3 В/м
1,4 - 6 ГГц: 3 В/м
Окружающая среда (EMC)
Этот продукт был разработан для использования в промышленном секторе (Окружающая среда А).
Подавление радиоперемеший
МЭК/EN 61000-6-4
Класс А
Класс А
взрыв
согласно IEC/EN 61000-4-4
Кабели снабжения: 2
Сигнальные кабели: 1 кВ
Кабели снабжения: 2
Сигнальные кабели: 1 кВ
импульсы мощности (всплеск)
в соответствии с IEC/EN 61000-4-5
0,5 кВ (кабели питания, симметричные)
1 кВ (кабели питания, асимметричные)
0,5 кВ (кабели питания, симметричные)
1 кВ (кабели питания, асимметричные)
Иммунитет к линейным помехам (IEC/EN 61000-4-6)
10 V
Сопротивление изоляции
Зазор в воздухе и расстояния ползучести
IEC 61010-2-201, EN IEC 61010-2-201, UL61010-2-201, CSA-C22.2 No 61010-2-201
Сопротивление изоляции
IEC 61010-2-201, EN IEC 61010-2-201, UL61010-2-201, CSA-C22.2 No 61010-2-201
электропитание
Оцененное оперативное напряжениеми]
24 постоянного тока (-15/+20%) В
Напряжение подачи Uвоеннопленныйнапряжение питания
24 В ПОСТОЯННОГО ТОКА (SELV)
Оцененный ток (I)
0,04 А
Падение напряжения
≤ В соответствии с IEC 61131-2
≤ 10 мс
≤ 10 мс
взрыватель
≧ 1А (Т) А
Рассеивание тепла при 24 V DC
1 Вт
Коммуникация
Тип интерфейса полевого автобуса
Модбус RTU/RS485 (TIA/EIA-485)
Тип участника
Ведомый/ведущий
Потенциальная изоляция
я, 2 кВ
Светодиодный дисплей
жёлтый
Прекращение шины
Да, настраиваемый
Шинополяризация
Да, настраиваемый
КоммуникатонспараметрАдреса
Максимальное количество участников автобуса: 32 (при работе в качестве ведомого)
КоммуникатонспараметрБауд Тарифы
Конфигурируемые: 2400, 4800, 19200, 38400, 57600, 115200
Коммуникатонспараметрравенство
Нет, нечетно, четно
КоммуникатонспараметрСтоп бит
1, 2 (по умолчанию 1)
КоммуникатонспараметрСоединение Fieldbus
B+(D1), A-(D0), COM
связьТип соединения
зажимной контакт
Проверка дизайна в соответствии с IEC/EN 61439
Технические данные для проверки дизайна
Операционная температура окружающей среды мин.
-25 КК
Максимальная температура окружающей среды.
+55 °С
Проверка дизайна IEC/EN 61439
10.2 Прочность материалов и деталей10.2.2 Устойчивость к коррозии
Соответствует требованиям стандарта продукта.
10.2 Прочность материалов и деталей10.2.3.1 Проверка тепловой устойчивости корпусов
Соответствует требованиям стандарта продукта.
10.2 Прочность материалов и деталей10.2.3.2 Проверка устойчивости изоляционных материалов к нормальному теплу
Соответствует требованиям стандарта продукта.
10.2 Прочность материалов и деталей10.2.3.3 Проверка устойчивости изоляционных материалов к аномальной жаре и пожару из-за внутренних электрических эффектов
Соответствует требованиям стандарта продукта.
10.2 Прочность материалов и деталей10.2.4 Сопротивление ультрафиолетовому (УФ) излучению
Соответствует требованиям стандарта продукта.
10.2 Прочность материалов и деталей10.2.5 Подъем
Не применяется, так как весь switchgear должен быть оценен.
10.2 Прочность материалов и деталей10.2.6 Механическое воздействие
Не применяется, так как весь switchgear должен быть оценен.
10.2 Прочность материалов и деталей10.2.7 Надписи
Соответствует требованиям стандарта продукта.
10.3 Степень защиты ASSEMBLIES
Соответствует требованиям стандарта продукта.
10.4 Зазоры и ползучие расстояния
Соответствует требованиям стандарта продукта.
10.5 Защита от поражения электрическим током
Не применяется, так как весь switchgear должен быть оценен.
10.6 Включение коммутации устройств и компонентов
Не применяется, так как весь switchgear должен быть оценен.
10.7 Внутренние электрические цепи и соединения
Ответственность за это несет строитель панели.
10.8 Соединения для внешних проводников
Ответственность за это несет строитель панели.
10.9 Свойства изоляции10.9.2 Электрическая сила энергочастоты
Ответственность за это несет строитель панели.
10.9 Свойства изоляции10.9.3 Импульс выдерживает напряжение
Ответственность за это несет строитель панели.
10.9 Свойства изоляции10.9.4 Тестирование корпусов из изоляционного материала
Ответственность за это несет строитель панели.
10.10 Повышение температуры
Панель строитель отвечает за расчет повышения температуры. Eaton предоставит данные о рассеивании тепла для устройств.
10.11 Рейтинг короткого замыкания
Ответственность за это несет строитель панели.
10.12 Электромагнитная совместимость
Ответственность за это несет строитель панели.
10.13 Механическая функция
Устройство соответствует требованиям, при условии, что информация в инструкционой брошюре (IL) соблюдается.
Утверждения
Номер файла UL
E205091
Сертификация Северной Америки
UL в списке
Степень защиты
IEC: IP20, UL /CSA Тип: -
Размеры
| Характеристика | Значение |
|---|---|
| Supply voltage AC 50 Hz (EF007532) | 0 V |
| Supply voltage AC 60 Hz (EF007533) | 0 V |
| Supply voltage DC (EF007534) | 20.4 V |
| Voltage type (supply voltage) (EF002991) | DC |
| Switching current (EF000188) | 0 A |
| Power consumption (EF000346) | 1 W |
| Number of analogue inputs (EF001994) | 0 |
| Number of analogue outputs (EF001995) | 0 |
| Number of digital inputs (EF001992) | 0 |
| Number of digital outputs (EF001993) | 0 |
| With relay output (EF003198) | No |
| Number of HW-interfaces industrial Ethernet (EF003020) | 0 |
| Number of interfaces PROFINET (EF006932) | 0 |
| Number of HW-interfaces RS-232 (EF003021) | 0 |
| Number of HW-interfaces RS-422 (EF003022) | 0 |
| Number of HW-interfaces RS-485 (EF003023) | 0 |
| Number of HW-interfaces serial TTY (EF003024) | 0 |
| Number of HW-interfaces USB (EF003025) | 0 |
| Number of HW-interfaces parallel (EF003026) | 0 |
| Number of HW-interfaces wireless (EF006933) | 0 |
| Number of HW-interfaces other (EF003027) | 1 |
| With optical interface (EF003028) | No |
| Supporting protocol for EtherCAT (EF017564) | No |
| Supporting protocol for TCP/IP (EF003050) | Yes |
| Supporting protocol for PROFIBUS (EF003052) | No |
| Supporting protocol for CAN (EF003053) | No |
| Supporting protocol for INTERBUS (EF003054) | No |
| Supporting protocol for ASI (EF003051) | No |
| Supporting protocol for KNX (EF003055) | No |
| Supporting protocol for Modbus (EF003057) | Yes |
| Supporting protocol for Data-Highway (EF003058) | No |
| Supporting protocol for DeviceNet (EF003059) | No |
| Supporting protocol for SUCONET (EF003060) | No |
| Supporting protocol for LON (EF003017) | No |
| Supporting protocol for PROFINET IO (EF007525) | No |
| Supporting protocol for PROFINET CBA (EF007524) | No |
| Supporting protocol for SERCOS (EF006657) | No |
| Supporting protocol for Foundation Fieldbus (EF007522) | No |
| Supporting protocol for EtherNet/IP (EF007521) | No |
| Supporting protocol for AS-Interface Safety at Work (EF007519) | No |
| Supporting protocol for DeviceNet Safety (EF007520) | No |
| Supporting protocol for INTERBUS-Safety (EF006662) | No |
| Supporting protocol for PROFIsafe (EF007526) | No |
| Supporting protocol for SafetyBUS p (EF007527) | No |
| Supporting protocol for other bus systems (EF003062) | No |
| Radio standard Bluetooth (EF007178) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Radio standard GPRS (EF008523) | No |
| Radio standard GSM (EF008524) | No |
| Radio standard UMTS (EF008525) | No |
| IO link master (EF007298) | No |
| Redundancy (EF003156) | No |
| With display (EF000458) | No |
| Degree of protection (IP) (EF005474) | IP20 |
| Basic device (EF007279) | No |
| Expandable (EF000119) | Yes |
| Expansion device (EF007163) | Yes |
| With time switch clock (EF000256) | No |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting/direct mounting (EF007020) | Yes |
| Front built-in possible (EF007016) | Yes |
| Rack-assembly possible (EF007018) | No |
| Suitable for safety functions (EF001597) | No |
| SIL according to IEC 61508 (EF009889) | None |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Certified for UL hazardous location class I (EF017622) | Yes |
| Certified for UL hazardous location class II (EF017625) | No |
| Certified for UL hazardous location class III (EF017627) | No |
| Certified for UL hazardous location division 1 (EF017628) | No |
| Certified for UL hazardous location division 2 (EF017629) | Yes |
| Certified for UL hazardous location group A (acetylene) (EF017632) | Yes |
| Certified for UL hazardous location group B (hydrogen) (EF017633) | No |
| Certified for UL hazardous location group C (ethylene) (EF017635) | Yes |
| Certified for UL hazardous location group D (propane) (EF017636) | Yes |
| Certified for UL hazardous location group E (metal dusts) (EF017637) | No |
| Certified for UL hazardous location group F (carbonaceous dusts) (EF017638) | No |
| Certified for UL hazardous location group G (non-conductive dusts) (EF017639) | No |
| Width (EF000008) | 36 mm |
| Height (EF000040) | 90 mm |
| Depth (EF000049) | 58 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF EATON EASY E4 EN.pdf | 2 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EASY-COM-RTU-M1 Y7-199453 199453 RU_199453.pdf | 220 Kbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
