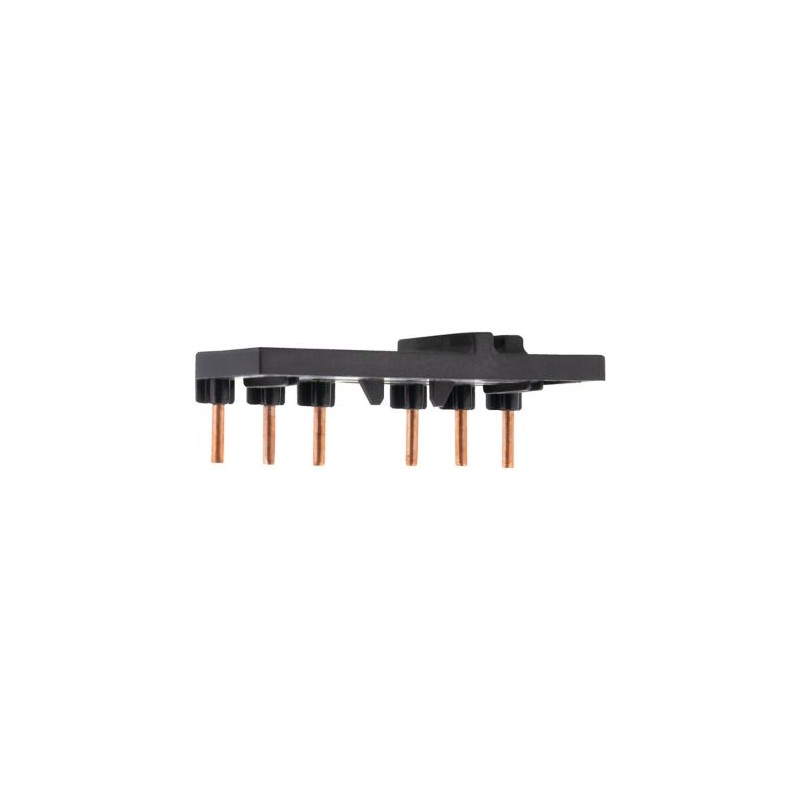

DILM32-XP2 239371 Y7-239371 EATON ELECTRIC Параллельное подключение Для DILM17...32
DILM32-XP2
239371
Y7-239371
EATON-MOELLER
20
Параллельное подключение; Для DILM17...32
ДИЛМ32-ХП2
Параллельный соединитель
Быстрая и надежная проводка с помощью готовых трехполюсных перемычек.
Низковольтное оборудование > Аксессуары для низковольтного оборудования
Контакторы до 170А
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Best sellers
▲Описание
▲Параллельный соединитель
Программа поставок
Ассортимент
Дополнительное оснащение
Принадлежности
Принадлежности для электрической разводки
Применяемое для
DILM17 - DILM32
Применяемое для
Параллельный соединитель для DILM17 до DILM32
Технические характеристики
Опробованные рабочие характеристики
Short Circuit Current RatingОсновная номинальная характеристикаSCCR
5 kA
Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель
125 A
Short Circuit Current RatingОсновная номинальная характеристикамакс. CB
125 A
Short Circuit Current Rating480 В кор. замык.SCCR (предохранитель)
10/100 kA
Short Circuit Current Rating480 В кор. замык.Макс. предохранитель
125/70 Class J A
Short Circuit Current Rating480 В кор. замык.SCCR (CB)
10/65 kA
Short Circuit Current Rating480 В кор. замык.макс. CB
50/32 A
Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель)
10/100 kA
Short Circuit Current Rating600 В кор. замык.Макс. предохранитель
125/125 Class J A
Short Circuit Current Rating600 В кор. замык.SCCR (CB)
10/22 kA
Short Circuit Current Rating600 В кор. замык.макс. CB
50/32 A
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
45 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0.6 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
1.8 W
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
Low-voltage industrial components (EG000017) / Accessories for low-voltage switch technology (EC002498)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Component for low-voltage switch technology (accessories) ([email protected] [AKN570013])
Type of accessory
Connecting bridge
Апробации
Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
012528
CSA Class No.
3211-04
North America Certification
UL listed, CSA certified
Specially designed for North America
No
| Характеристика | Значение |
|---|---|
| Type of accessory/spare part (EF000215) | Connecting bridge |
| Accessory (EF013236) | Yes |
| Spare part (EF013237) | No |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILM32-XP2 Y7-239371 239371 RU_239371.pdf | 148 Kbytes |
|
