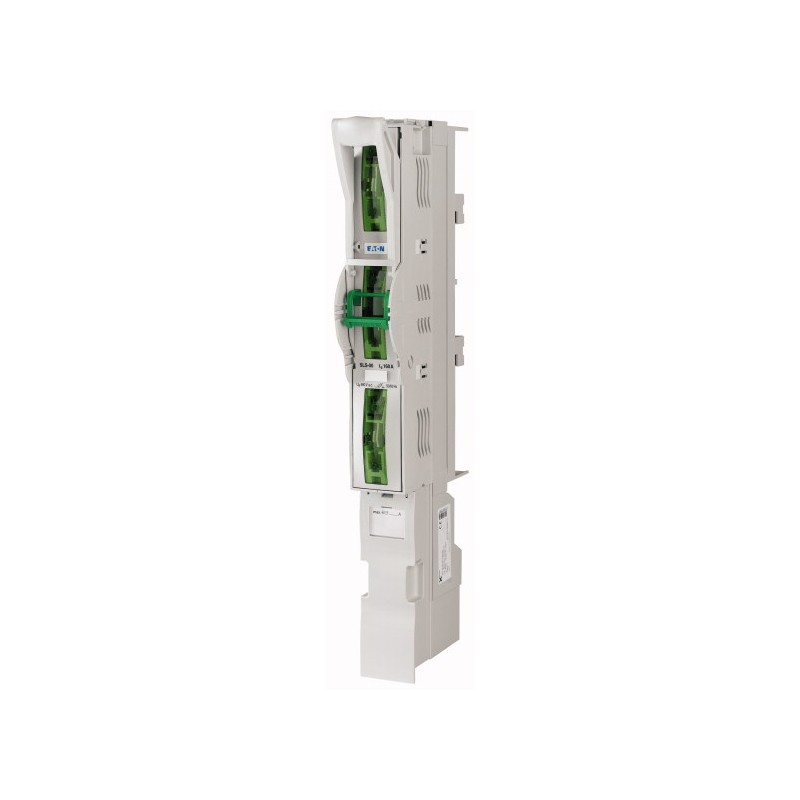

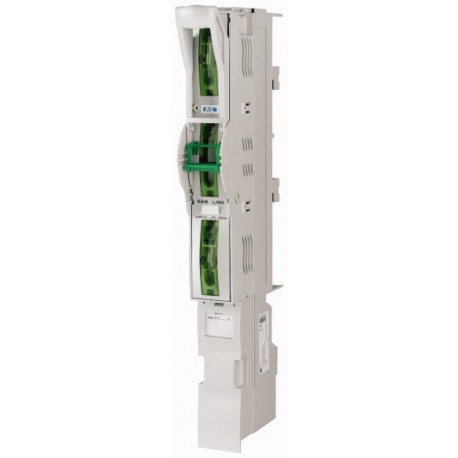

Стандарты и предписания
IEC/EN 60947-3
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
-5 - +40
Высота установки
макс. 2000 м M
Расстояние до центра шины
100 мм
Количество полюсов/фаз
3 N
установочное положение
вертикально, горизонтально
Категория перенапряжения / степень загрязнения
III/3
Класс защиты
IP30 (рабочее состояние)
IP10 (передняя крышка открыта)
Направление подвода питания
любая
Механический срок службы [Переключения]
1400
Номинальная частота [f]
50 - 60 Гц
Номинальные выдерживаемые напряжения изоляции [Ui]
1000 В
Режим измерения
непрерывный режим работы
Номинальная устойчивость к импульсу [Uimp]
8 кВ
Расстояние до центра шины
100 мм
Категория перенапряжения / степень загрязнения
III/3
Расчетный рабочий ток [Ie]
160 A
условный расчетный ток короткого замыкания, перем. ток [Iq]
50 kAeff
Категория применения AC-22BНоминальное напряжение AC [Ue]
690 В перем. тока
Категория применения AC-22BРасчетный рабочий ток [Ie]
160 A
Категория применения AC-23BНоминальное напряжение AC [Ue]
500/400 В перем. тока
Категория применения AC-23BРасчетный рабочий ток [Ie]
125/160 A
Категория применения AC-21BНоминальное напряжение AC [Ue]
690 В перем. тока
Категория применения AC-21BРасчетный рабочий ток [Ie]
160 A
электрический
≧ 200 Переключения
Потеря мощности при Ithперем. тока, без NH-SE
20 W
Номинальное напряжение [Ue]Номинальное напряжение [Ue]
400 В перем. тока
Номинальная частота [f]
50 - 60 Гц
Расчетный рабочий ток [Ie]
160 A
обычный термический ток [Ith]
160 A
Режим работы
непрерывный режим работы
Категория перенапряжения
III
Номинальная устойчивость к импульсу [Uimp]
8 кВ
Потеря мощностиПредохранитель
20 Вт при 160 A W
электрический
≧ 200 Переключения
Механический срок службы [Переключения]
1400
Макс. номинальный ток gL/gG
160 A
макс. допустимая потеря мощности NH-SE [Pv]
12 W
Поперечные сечения соединения
Столбчатый зажимМедная полоса [Количество сегментов x ширина x толщина ]
6 x 9 x 0.8 мм
Плоское подключениедиаметр [d]
M8 мм
Плоское подключениемногожильный с кабельным наконечником
1 x 70 мм2
Плоское подключениеПлоский канал [макс.]
20 x 10 мм
Столбчатый зажиммногожильный
1,5 - 70 мм2
Столбчатый зажимПлоский провод [Количество сегментов x ширина x толщина ]
6 x 9 x 0,8 мм
Монтаж на токовые шиныАдаптер для токовой шины
Z-…SAD
Z-…SADD
Монтаж на токовые шиныВинтовое соединение для токовой шины
только в комбинации с адаптером для
M8
… x 5/10
Механический срок службы [Переключения]
1400
Категория перенапряжения / степень загрязнения
III/3
