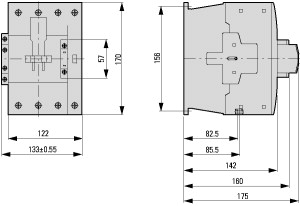

Стандарты и предписания
IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службыРабота от перем. тока [Переключения]
10 x 106
Механический срок службыУправляется постоянным током DC [Переключения]
10 x 106
Частота коммутаций, механическаяРабота от перем. тока [Переключения/ч]
3600
Частота коммутаций, механическаяУправляется постоянным током DC [Переключения/ч]
3600
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут
-25 - +60 °C
Температура окружающей средыв капсульном корпусе
- 25 - 40 °C
Температура окружающей средыХранение
- 40 - 80 °C

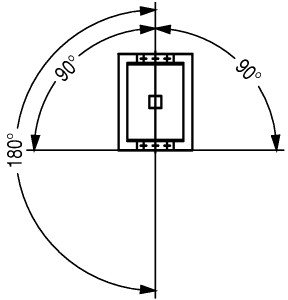

установочное положениеустановочное положение
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсЦепи главного токаЗамыкающие контакты
10 g

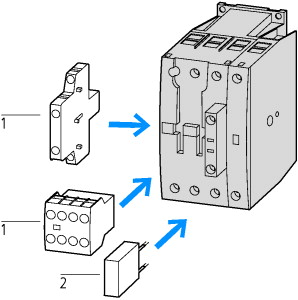

Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыЗамыкающие контакты
7 g
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыРазмыкающие контакты
5 g
Высота установки
макс. 2000 M
Защита от прикосновения при вертикальном управлении спереди (EN 50274)
защита от прикосновения пальцами и тыльной стороной кистей рук
Поперечные сечения соединения главного проводатонкопроволочный с оконечной муфтой
1 x (10 - 95)
2 x (10 - 70) мм2
Поперечные сечения соединения главного проводамногожильный
1 x (16 - 120)
2 x (16 - 95) мм2
Поперечные сечения соединения главного проводаОдно- или многожильный
8 - 3/0 AWG
Поперечные сечения соединения главного проводаПлоский провод [Количество сегментов x ширина x толщина ]
2 x (6 x 16 x 0,8) мм
Поперечные сечения соединения главного проводаСоединительный винт
M10
Поперечные сечения соединения главного проводаНачальный пусковой момент
14 Нм
Поперечные сечения соединения главного проводаДлина зачистки
15 мм
Поперечные сечения подсоединяемых вспомогательных проводоводножильный
1 x (0,75 - 4)
2 x (0,75 - 4) мм2
Поперечные сечения подсоединяемых вспомогательных проводовтонкопроволочный с оконечной муфтой
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) мм2
Поперечные сечения подсоединяемых вспомогательных проводоводно- или многожильные
18 - 14 AWG
Поперечные сечения подсоединяемых вспомогательных проводовДлина зачистки
10 мм
Поперечные сечения подсоединяемых вспомогательных проводовСоединительный винт
M3,5
Поперечные сечения подсоединяемых вспомогательных проводовНачальный пусковой момент
1,2 Нм
ИнструментыГлавный проводвнутренний шестигранник [SW]
5 мм
ИнструментыКабели системы управленияОтвертка с профилем Pozidriv
2 Размер
ИнструментыКабели системы управленияСтандартная отвёртка
0,8 x 5,5
1 x 6 мм
Номинальная устойчивость к импульсу [Uimp]
8000 В перем. тока
Категория перенапряжения / степень загрязнения
III/3
Номинальные выдерживаемые напряжения изоляции [Ui]
690 В перем. тока
Номинальное напряжение [Ue]
690 В перем. тока
Безопасное разъединение согласно EN 61140между катушкой и контактами
440 В перем. тока
Безопасное разъединение согласно EN 61140между контактами
440 В перем. тока
Включающая способность (cos ϕ) [до 690 В]
1120
согласно IEC/EN 60947 A
Отключающая способность220 B 230 B
800 A
Отключающая способность380 B 400 B
800 A
Отключающая способность500 В
800 A
Отключающая способность660 B 690 B
650 A
стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2400 В [gG/gL 500 В]
160 A
стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2690 В [gG/gL 690 В]
160 A
стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1"400 В [gG/gL 500 В]
250 A
стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1"690 В [gG/gL 690 В]
200 A

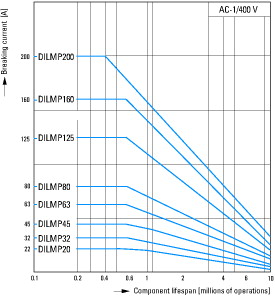

AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith=Ie]
125 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 50 °C [Ith=Ie]
116 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 55 °C [Ith=Ie]
110 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 60 °C [Ith=Ie]
108 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith]
100 A
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнут [Ith]
325 A
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйв капсульном корпусе [Ith]
292 A
AC-1Расчетная рабочая мощность [P]220/230 В [P]
45 кВт
AC-1Расчетная рабочая мощность [P]240 В [P]
49 кВт
AC-1Расчетная рабочая мощность [P]380/400 В [P]
78 кВт
AC-1Расчетная рабочая мощность [P]415 В [P]
85 кВт
AC-1Расчетная рабочая мощность [P]440 В [P]
90 кВт
AC-1Расчетная рабочая мощность [P]500 В [P]
103 кВт
AC-1Расчетная рабочая мощность [P]690 В [P]
136 кВт
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 ГцПримечание
При максимальной допустимой температуре окружающей среды (откр.)
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie]
80 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie]
80 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]
80 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie]
80 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie]
80 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie]
80 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie]
65 A
AC-3Расчетная рабочая мощность [P]220 B 230 B [P]
25 кВт
AC-3Расчетная рабочая мощность [P]240 В [P]
27.5 кВт
AC-3Расчетная рабочая мощность [P]380 B 400 B [P]
37 кВт
AC-3Расчетная рабочая мощность [P]415 В [P]
48 кВт
AC-3Расчетная рабочая мощность [P]440 В [P]
51 кВт
AC-3Расчетная рабочая мощность [P]500 В [P]
58 кВт
AC-3Расчетная рабочая мощность [P]660 B 690 B [P]
63 кВт
Расчетный рабочий ток IeоткрытыйDC-160 В [Ie]
125 A
Расчетный рабочий ток IeоткрытыйDC-1110 В [Ie]
125 A
Расчетный рабочий ток IeоткрытыйDC-1220 В [Ie]
125 A
Электрические тепловые потери
3-полюсный, при Ith(60°)
22.2 W
Сопротивление на полюс
0.6 мОм
Безопасность по напряжениюРабота от перем. тока, 50 Гц [втягивание]
0.8 - 1.15 x Uc
Безопасность по напряжениюРабота от перем. тока, 50/60 Гц
0.8 - 1.15 x Uc
Безопасность по напряжениюРабота от перем. тока [Отпускание]
0.25 - 0.6 x Uc
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USРабота от перем. тока, 50/60 Гц [втягивание]
180 VA
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USРабота от перем. тока, 50/60 Гц [втягивание]
150 W
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USРабота от перем. тока, 50/60 Гц [Удержание]
3.1 VA
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USРабота от перем. тока, 50/60 Гц [Удержание]
2.3 W
Продолжительность включения
100 % продолжительность включения
Время переключения 100 % US(рекомендуемые значения)Цепи главного токаРабота от перем. токаЗадержка замыкания
28 - 33 мс
Время переключения 100 % US(рекомендуемые значения)Цепи главного токаРабота от перем. токаВремя открытия
35 - 41 мс
Время переключения 100 % US(рекомендуемые значения)допустимый ток покоя пари активации A1 - A2 из электроники (при сигнале 0)
≦ 1 мА
Опробованные рабочие характеристики
Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В
208 В
25 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В
240 В
30 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В
480 В
60 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.575 В
600 В
75 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный115 В
120 В
7.5 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный230 В
240 В
15 л.с.
Коммутационная способностьОбщее применение
125 A
Short Circuit Current RatingОсновная номинальная характеристикаSCCR
10 kA
Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель
600 A
Short Circuit Current RatingОсновная номинальная характеристикамакс. CB
600 A
Short Circuit Current Rating480 В кор. замык.SCCR (предохранитель)
30/100 kA
Short Circuit Current Rating480 В кор. замык.Макс. предохранитель
300/300 Class J A
Short Circuit Current Rating480 В кор. замык.SCCR (CB)
65 kA
Short Circuit Current Rating480 В кор. замык.макс. CB
250 A
Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель)
30/100 kA
Short Circuit Current Rating600 В кор. замык.Макс. предохранитель
300/300 Class J A
Short Circuit Current Rating600 В кор. замык.SCCR (CB)
30 kA
Short Circuit Current Rating600 В кор. замык.макс. CB
350 A
Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)480В 60Гц 3-фазн., 277В 60Гц 1-фазн.
100 A
Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)600В 60Гц 3-фазн., 347В 60Гц 1-фазн.
100 A
Ном. характеристики специального назначенияЛампы накаливания (вольфрам)480В 60Гц 3-фазн., 277В 60Гц 1-фазн.
100 A
Ном. характеристики специального назначенияЛампы накаливания (вольфрам)600В 60Гц 3-фазн., 347В 60Гц 1-фазн.
100 A
Ном. характеристики специального назначенияВоздушные электронагреватели480В 60Гц 3-фазн., 277В 60Гц 1-фазн.
110 A
Ном. характеристики специального назначенияВоздушные электронагреватели600В 60Гц 3-фазн., 347В 60Гц 1-фазн.
110 A
Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 480В 60Гц 3-фазн.
540 A
Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 480В 60Гц 3-фазн.
90 A
Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 600В 60Гц 3-фазн.
420 A
Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 600В 60Гц 3-фазн.
70 A
Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн.
20 л.с.
Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн.
62.1 A
Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн.
25 л.с.
Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн.
68 A
Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн.
50 л.с.
Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн.
65 A
Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн.
60 л.с.
Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн.
62 A
