DILM170(RDC60) 107017 EATON MOELLER контактор 170А, управляющее напряжение 48-60В (DC), категория применения.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

DILM170(RDC60) 107017 EATON MOELLER контактор 170А, управляющее напряжение 48-60В (DC), категория применения..

DILM170(RDC60)

107017

EATON - MOELLER

доступный

Корабль на Cегодня

контактор 170А, управляющее напряжение 48-60В (DC), категория применения AC-3, АС4

Подробнее


Контактор

DIL контакторы до 170А - EATON - MOELLER

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON - MOELLER

Кол-во цена
1+$315.79
2+$313.02
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Сопутствующие товары

Описание



Программы доставка
Ассортимент продукции
  Контакторы
Приложение
  Контакторы для двигателей
Поддиапазон
  Контакторы до 170 А, 3 полюса
Категория использования
  АС-1: Не индуктивная или слабо индуктивная нагрузка, печи сопротивления
НАК-3: нормальных асинхронных двигателей переменного тока: стартовая, Выключить во время работы
АС-4: нормальных асинхронных двигателей переменного тока: стартовая, затыкать, обращая, медленно
Примечания
  Не подходит для двигателей класса эффективности IE3.
Техника связи
  Винтовые клеммы
Полюс
  3 полюс
Номинальный ток

АС-3

380 В 400 В
ЯеА170
АС-1

Конв. терм. ток, 3-полюсный, 50 - 60 Гц

Открыть

при 40 °C
ЯчееА225
заключенный
ЯчеА166
Конв. терм. ток, 1 полюс

открыть
ЯчеА460
заключенный
ЯчеА415
Макс. рейтинг для трехфазных двигателей, 50 - 60 Гц

АС-3

220 В 230 В
ПкВт52
380 В 400 В
ПкВт90
660 В 690 В
ПкВт96
АС-4

220 В 230 В
ПкВт20
380 В 400 В
ПкВт33
660 В 690 В
ПкВт48
Последовательность контакта

Общие
Стандарты
  МЭК/EN 60947, В СООТВЕТСТВИИ С VDE 0660, UL И CSA ДЛЯ
Срок службы, механическая

Переменном токе
Операциих 10610
Эксплуатируемый DC
Операциих 10610
Рабочая частота, механические

Переменном токе
Операций/сек 3000
Эксплуатируемый DC
Операций/сек 3000
Климатические расстойки
  Влажное тепло, постоянное, согласно IEC 60068-2-78
Влажное тепло, циклическое, согласно IEC 60068-2-30
Температура окружающей среды

Открыть
 °С-25 - +60
Заключенный
 °С- 25 - 40
Хранение
 °С- 40 - 80

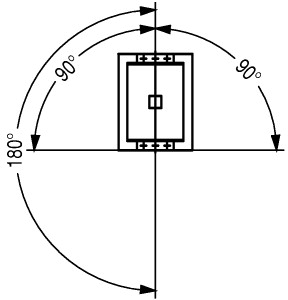

Монтажное положение

Технические данные для проверки дизайна

Номинальный ток для заданного тепловыделения
ЯнА170
Тепловыделение на полюс, ток-зависимых
ПвидВт13.7
Тепловыделения оборудования, текущие-зависимых
ПвидВт41.1
Статические тепловыделение, внеоборотные-зависимых
ПпротивВт1.9
Мощность тепловыделения
ПдиссВт0
Температура окружающей среды мин.
 °С-25
Рабочая температура окружающей среды Макс.
 °С60
МЭК/EN 61439 проверки дизайна

10.2 прочность материалов и деталей

10.2.2 Коррозионная стойкость
  Отвечает требованиям стандарта продукта.
Проверка 10.2.3.1 термостойкости корпуса
  Отвечает требованиям стандарта продукта.
Проверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла
  Отвечает требованиям стандарта продукта.
10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов
  Отвечает требованиям стандарта продукта.
10.2.4 устойчивость к ультрафиолетовому (УФ) излучения
  Отвечает требованиям стандарта продукта.
10.2.5 подъем
  Не применяется, так как вся КРУ должна быть оценена.
10.2.6 механического воздействия
  Не применяется, так как вся КРУ должна быть оценена.
10.2.7 надписями
  Отвечает требованиям стандарта продукта.
10.3 Степень защиты сборки
  Не применяется, так как вся КРУ должна быть оценена.
10.4 зазоры и пути утечки
  Отвечает требованиям стандарта продукта.
10.5 Защита от поражения электрическим током
  Не применяется, так как вся КРУ должна быть оценена.
10.6 включение коммутационных аппаратов и комплектующих
  Не применяется, так как вся КРУ должна быть оценена.
10.7 внутренние электрические цепи и соединения
  Несет ответственность за панель строителя.
10.8 подключения внешних проводников
  Несет ответственность за панель строителя.
10.9 свойства изоляции

Мощность-частота 10.9.2 электрическая прочность
  Несет ответственность за панель строителя.
10.9.3 импульсное напряжение
  Несет ответственность за панель строителя.
Тестирование 10.9.4 корпусов, выполненных из изолирующего материала
  Несет ответственность за панель строителя.
Повышение температуры 10.10
  Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств.
10.11 короткого замыкания клиентов
  Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.12 Электромагнитная Совместимость
  Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.13 Механическая функция
  Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (ил) не наблюдается.
Технические данные етим 6.0(Показать возможности)(Скрытия)
Низковольтные промышленные компоненты (EG000017) / силового контактора, переключение AC (EC000066)
Электротехника, автоматизация, управление процессом строительства / низковольтной коммутационной техники / Контактор (ЛВ) / силовой Контактор, AC переключение ([email protected] [AAB718012])
Номинальное управляющее Напряжение питания при переменном 50Гц
 В0 - 0
Номинальное управляющее Напряжение питания В переменного тока 60 Гц
 В0 - 0
Номинальное управляющее Напряжение питания при постоянном токе
 В48 - 60
Тип напряжения для приведения в действие
  Постоянного тока
Номинальный рабочий ток IE при AC-1, 400 В
 А225
Номинальный рабочий ток IE при AC-3, 400 В
 А170
Номинальная мощность при AC-3, 400 В
 кВт90
Номинальный рабочий ток IE при AC-4, 400 В
 А65
Номинальная мощность, т. е. на АС-4, 400В
 кВт33
Модульная версия
  Нет
Количество вспомогательных контактов, как нормально открытый контакт
  0
Количество вспомогательных контактов, как нормально замкнутый контакт
  0
Тип электрического соединения главной цепи
  Винтовое соединение
Количество нормально закрытых контактов как основной контакт
  0
Количество основных контактов, как нормально открытый контакт
  3
Утверждения
Стандарты На Продукцию  МЭК/EN 60947-4-1; по UL 508; CSA по-С22.2 порядка № 14-05; CE маркировка
UL файл No.  E29096
Категории контроля UL нет.  NLDX
Файл CSA нет.  012528
Класс ККА нет.  2411-03, 3211-04
Сертификация Северной Америке  Перечисленный UL, аттестованное CSA
Специально для Северной Америки  Нет
Характеристики
IL03407039Z (AWA2100-2286) Контакторы

>>

Datasheet - PDF

Заглавие: Язык: Размер: Тип:
pdf- Ruso 616 Kbytes pdf-
