DILL20(24V50HZ) 104407 Y7-104407 EATON ELECTRIC Контактор для коммутаци иосветительных нагрузок 20А, управля..
DILL20(24V50HZ)
104407
Y7-104407
EATON-MOELLER
Контактор для коммутаци иосветительных нагрузок 20А, управляющее напряжение 24В (AC)
DILL20 (24 В, 50 Гц)
Контакторы нагрузки лампы, Применение: Контакторы для систем освещения, Категория применения: AC-1: Неиндуктивные или слабоиндуктивные нагрузки, печи сопротивления, Номинальный рабочий ток 380 В 400 В: Ie = 27 А, Номинальный рабочий ток AC-1 Обычный тепловой ток свободного воздуха, 3 полюса, 50 - 60 Гц Разомкнутый при 40 °C: Ith = Ie = 45 А, Напряжение срабатывания: 24 В 50 Гц, Стандарты: IEC/EN 60947, VDE 0660, UL, CSA, степень защиты: IP00
Низковольтное оборудование > Силовой контактор, AC переключение
Контакторы до 170А
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Related products
▲Best sellers
▲Описание
▲Контактор для коммутаци иосветительных нагрузок 20А, управляющее напряжение 24В (AC)
Силовой контактор для ламповой нагрузки, Применение: Силовой контактор для систем освещения, Категория применения: AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления, Расчетный рабочий ток 380 B 400 B: Ie = 27 A, Расчетный рабочий ток AC-1 обычный термический ток, 3-полюсный, 50 - 60 Гц разомкнут при 40 °C: Ith =Ie = 45 A, Управляющее напряжение: 24 V 50 Hz, Стандарты и предписания: IEC/EN 60947, VDE 0660, UL, CSA, Класс защиты: IP00
Программа поставок
Ассортимент
Контакторы освещения DILL
Применение
Силовой контактор для систем освещения
Категория применения
AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления
Расчетный рабочий ток
AC-5a220 B 230 B [Ie]
20 A
AC-5a380 B 400 B [Ie]
20 A
AC-5b220 B 230 B [Ie]
27 A
AC-5b380 B 400 B [Ie]
27 A
AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith=Ie]
45 A
графические условные обозначения
Управляющее напряжение
24 V 50 Hz
Примечание
| Коммутационные устройства для системы освещения | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIL | L12 | L18 | L20 | M7 | M9 | M12 | M17 | M25 | M32 | M40 | M50 | |
| допустимая компенсационная емкость | Cmax [мФ] | 470 | 470 | 470 | 47 | 80 | 100 | 220 | 330 | 470 | 470 | 500 |
| Лампы накаливания | Ie [А] | 14 | 21 | 27 | 6 | 7,5 | 10 | 14 | 21 | 27 | 33 | 42 |
| Ртутные лампы | Ie [А] | 12 | 16 | 23 | 5 | 6,5 | 8,5 | 12 | 16 | 23 | 30 | 38 |
| Люминесцентные лампы, обычное подключение пускателя дросселя | Ie [А] | 20 | 26 | 35 | 9 | 10 | 15 | 20 | 26 | 35 | 41 | 45 |
| Люминесцентные лампы, обычное подключение пускателя дросселя | Ie [А] | 20 | 26 | 35 | 5,5 | 8 | 13 | 15 | 22,5 | 29 | 36 | 47 |
| Люминесцентные лампы, двухконтурная схема (с последовательной компенсацией) | Ie [А] | 12 | 18 | 20 | 5 | 6,5 | 8,5 | 12 | 17,5 | 22,5 | 28 | 35 |
| Электронные предвключенные устройства и светодиоды | Ie [А] | 12 | 18 | 20 | 3,5 | 6 | 10 | 12 | 17,5 | 20 | 25 | 30 |
| Ртутный пар - лампы высокого давления | Ie [А] | 12 | 18 | 20 | 3,5 | 6 | 10 | 12 | 17,5 | 20 | 25 | 30 |
| Металлогалоидные лампы | Ie [А] | 12 | 18 | 20 | 3,5 | 6 | 10 | 12 | 17,5 | 20 | 25 | 30 |
| Натриевые лампы низкого давления | Ie [А] | 7,5 | 10 | 12 | 3 | 4 | 6 | 7,5 | 10 | 12 | 15 | 22 |
| DIL | M65 | M80 | M95 | M115 | M150 | M185A | M225A | M250A | M300A | M400A | M500A | |
| допустимая компенсационная емкость | Cmax [мФ] | 500 | 550 | 620 | 830 | 970 | 2055 | 2300 | 2600 | 3000 | 3250 | 3500 |
| Лампы накаливания | Ie [А] | 55 | 67 | 79 | 95 | 125 | 153 | 187 | 208 | 349 | 332 | 415 |
| Ртутные лампы | Ie [А] | 45 | 65 | 67 | 80 | 110 | 123 | 150 | 167 | 200 | 266 | 332 |
| Люминесцентные лампы, обычное подключение пускателя дросселя | Ie [А] | 55 | 95 | 100 | 125 | 145 | 207 | 237 | 263 | 300 | 375 | 525 |
| Люминесцентные лампы, обычное подключение пускателя дросселя | Ie [А] | 59 | 71 | 95 | 100 | 138 | 186 | 213 | 236 | 270 | 338 | 473 |
| Люминесцентные лампы, двухконтурная схема (с последовательной компенсацией) | Ie [А] | 45,5 | 56 | 66,5 | 80,5 | 105 | 130 | 158 | 175 | 210 | 280 | 350 |
| Электронные предвключенные устройства и светодиоды | Ie [А] | 36 | 55 | 60 | 80 | 95 | 138 | 158 | 175 | 200 | 250 | 350 |
| Ртутный пар - лампы высокого давления | Ie [А] | 36 | 55 | 60 | 80 | 95 | 138 | 158 | 175 | 200 | 250 | 350 |
| Металлогалоидные лампы | Ie [А] | 36 | 55 | 60 | 80 | 95 | 138 | 158 | 175 | 200 | 250 | 350 |
| Натриевые лампы низкого давления | Ie [А] | 25 | 35 | 40 | 50 | 70 | 100 | 11 | 123 | 140 | 175 | 245 |
| Для ламп с компенсацией сумма емкостей не должна превышать макс. допустимую емкостную нагрузку (Cmax) контакторов! Значения в таблице указаны для каждого токопровода контакторов. | ||||||||||||
Технические характеристики
Общая информация
Стандарты и предписания
IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службыРабота от перем. тока [Переключения]
1 x 106
Частота коммутаций, механическаяРабота от перем. тока [Переключения/ч]
60
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут
-25 - +60 °C
Температура окружающей средыв капсульном корпусе
- 25 - 40 °C
Температура окружающей средыХранение
- 40 - 80 °C

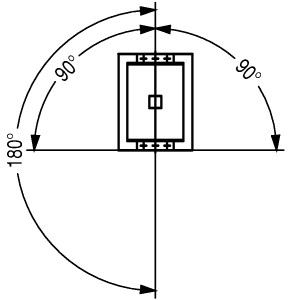

установочное положение
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсУдароустойчивость
6.9 g
Класс защиты
IP00
Высота установки
макс. 2000 M
ВесРабота от перем. тока
0.42 кг
Цепи главного тока
Номинальная устойчивость к импульсу [Uimp]
8000 В перем. тока
Категория перенапряжения / степень загрязнения
III/3
Номинальные выдерживаемые напряжения изоляции [Ui]
690 В перем. тока
Номинальное напряжение [Ue]
690 В перем. тока
Включающая способность
550 A
Отключающая способность [380/400 В]
320 A
Электрический срок службы [Переключения]
10000
защита от короткого замыкания, макс. предохранитель400 В [gG/gL 500 В]
125 A
Переменное напряжение
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith=Ie]
45 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 60 °C [Ith=Ie]
40 A
AC-5a Эксплуатация220 B 230 B [Ie]
20 A
AC-5a Эксплуатация380 B 400 B [Ie]
20 A
AC-5b Эксплуатация220 B 230 B [Ie]
27 A
AC-5b Эксплуатация380 B 400 B [Ie]
27 A
AC-5b Эксплуатация380 B 400 B [Ie]
27 A
Ламповые нагрузкиЛампы накаливания
27 A
Ламповые нагрузкиРтутные лампы
23 A
Ламповые нагрузкиЛамповая нагрузка на люминесцентные лампыобычное подключение пускателя дросселя
35 A
Ламповые нагрузкиЛамповая нагрузка на люминесцентные лампыДвухконтурная схема
35 A
Ламповые нагрузкиЭлектронные предвключённые устройства
20 A
Ламповые нагрузкиРтутный пар - лампы высокого давления
20 A
Ламповые нагрузкиМеталлогалоидные лампы
20 A
Ламповые нагрузкиНатриевые лампы высокого давления
20 A
Ламповые нагрузкиНатриевые лампы низкого давления
12 A
Ламповые нагрузкимаксимально допустимая компенсационная емкость
470 µF
другие технические характеристики
как силовой контактор [DIL]
M32
Опробованные рабочие характеристики
Коммутационная способностьОбщее применение
40 A
Short Circuit Current RatingОсновная номинальная характеристикаSCCR
5 kA
Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель
125 A
Short Circuit Current RatingОсновная номинальная характеристикамакс. CB
125 A
Short Circuit Current Rating480 В кор. замык.SCCR (предохранитель)
100 kA
Short Circuit Current Rating480 В кор. замык.Макс. предохранитель
125 Class J A
Short Circuit Current Rating480 В кор. замык.SCCR (CB)
22 kA
Short Circuit Current Rating480 В кор. замык.макс. CB
32 A
Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель)
100 kA
Short Circuit Current Rating600 В кор. замык.Макс. предохранитель
125 Class J A
Short Circuit Current Rating600 В кор. замык.SCCR (CB)
22 kA
Short Circuit Current Rating600 В кор. замык.макс. CB
32 A
Ном. характеристики специального назначенияЛампы накаливания (вольфрам)480В 60Гц 3-фазн., 277В 60Гц 1-фазн.
40 A
Ном. характеристики специального назначенияЛампы накаливания (вольфрам)600В 60Гц 3-фазн., 347В 60Гц 1-фазн.
40 A
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
27 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
1.5 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
4.5 W
Статическая потеря мощности, не зависит от тока [Pvs]
2.1 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Power contactor, AC switching ([email protected] [AAB718015])
Rated control supply voltage Us at AC 50HZ
24 - 24 V
Rated control supply voltage Us at AC 60HZ
0 - 0 V
Rated control supply voltage Us at DC
0 - 0 V
Voltage type for actuating
AC
Rated operation current Ie at AC-1, 400 V
20 A
Rated operation current Ie at AC-3, 400 V
0 A
Rated operation power at AC-3, 400 V
0 kW
Rated operation current Ie at AC-4, 400 V
0 A
Rated operation power at AC-4, 400 V
0 kW
Rated operation power NEMA
0 kW
Modular version
No
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Type of electrical connection of main circuit
Screw connection
Number of normally closed contacts as main contact
0
Number of main contacts as normally open contact
3
Апробации
Product Standards
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.
E29096
UL Category Control No.
NLDX
CSA File No.
012528
CSA Class No.
3211-04
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Размеры
боковое расстояние от заземлённых деталей: 6 мм
| Характеристика | Значение |
|---|---|
| Rated control supply voltage AC 50 Hz (EF003978) | 24 V |
| Rated control supply voltage AC 60 Hz (EF003979) | 0 V |
| Rated control supply voltage DC (EF003980) | 0 V |
| Voltage type for actuating (EF008242) | AC |
| Number of normally closed contacts as main contact (EF001375) | 0 |
| Number of normally open contacts as main contact (EF001374) | 3 |
| Type of electrical connection of main circuit (EF006819) | Screw connection |
| Operating voltage AC 50 Hz (EF008206) | 230 V |
| Operating voltage AC 60 Hz (EF008207) | 230 V |
| Rated operation current Ie at AC-1, 400 V (EF001393) | 20 A |
| Rated operation current Ie at AC-3, 400 V (EF001392) | 0 A |
| Rated operation power at AC-3, 400 V (EF001364) | 0 kW |
| Rated operation current Ie at AC-4, 400 V (EF008495) | 0 A |
| Rated operation power at AC-4, 400 V (EF008496) | 0 kW |
| Rated operation power NEMA (EF011960) | 0 kW |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Modular version (EF001126) | false |
| Width (EF000008) | 45 mm |
| Height (EF000040) | 85 mm |
| Depth (EF000049) | 97 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILL20(24V50HZ) Y7-104407 104407 RU_104407.pdf | 293 Kbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
