NZMN3-AE630-AVE 110842 EATON MOELLER Выкатной автоматический выключатель 630А, 3 полюса, откл.способность 50.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

NZMN3-AE630-AVE 110842 EATON MOELLER Выкатной автоматический выключатель 630А, 3 полюса, откл.способность 50..

NZMN3-AE630-AVE

110842

EATON - MOELLER

доступный

Корабль на Cегодня

Выкатной автоматический выключатель 630А, 3 полюса, откл.способность 50кА, электронный расцепитель

Подробнее


Модульные Автоматические Выключатели

Автоматические выключатели NZM - EATON - Moeller

NZM3 - EATON - MOELLER

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON - MOELLER

*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Сопутствующие товары

Описание



Программы доставка
Ассортимент продукции
  Выключатель
Защитная функция
  Системы защиты кабеля
Стандарты/Допуски
  МЭК
Тип установки
  Выкатной
Система выпуска
  Электронный релиз
Размер конструкции
  NZM3
Описание
  na de na
Количество полюсов
  3 полюс
Стандартное оборудование
  Винтовое соединение
Коммутационная способность

400/415 В 50 Гц
Якрка50
Номинальный ток = Номинальный непрерывный ток

Номинальный ток = Номинальный непрерывный ток
Ян= ЯуА630
Диапазон настройки

Отключение по перегрузке

Общие
Стандарты
  МЭК/EN 60947
Защита от прямого контакта
  Палец и задней стороны доказательства в соответствии с VDE 0106 часть 100
Климатические расстойки
  Влажное тепло, постоянное, согласно IEC 60068-2-78
Влажное тепло, циклическое, согласно IEC 60068-2-30
Температура окружающей среды

Температура окружающей среды, хранения
 °С- 40 - + 80
Операция
 °С-25 - +70
Механическая ударопрочность (10 мс, полу-синусоидальный шок) согласно IEC 60068-2-27
 г20 (половина-синусоидальным током 20 мс)
Безопасная изоляция согласно EN 61140

Между вспомогательными контактами и основными контактами
 В ПЕРЕМЕННОГО ТОКА500
между вспомогательных контактов
 В ПЕРЕМЕННОГО ТОКА300
Вес
 кг6.34

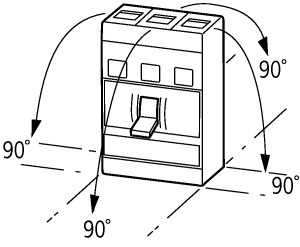

Монтажное положение
  na de na
Вертикальное и 90° во всех направлениях

Технические данные для проверки дизайна

Номинальный ток для заданного тепловыделения
ЯнА630
Тепловыделения оборудования, текущие-зависимых
ПвидВт119.07
Температура окружающей среды мин.
 °С-25
Рабочая температура окружающей среды Макс.
 °С70
МЭК/EN 61439 проверки дизайна

10.2 прочность материалов и деталей

10.2.2 Коррозионная стойкость
  Отвечает требованиям стандарта продукта.
Проверка 10.2.3.1 термостойкости корпуса
  Отвечает требованиям стандарта продукта.
Проверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла
  Отвечает требованиям стандарта продукта.
10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов
  Отвечает требованиям стандарта продукта.
10.2.4 устойчивость к ультрафиолетовому (УФ) излучения
  Отвечает требованиям стандарта продукта.
10.2.5 подъем
  Не применяется, так как вся КРУ должна быть оценена.
10.2.6 механического воздействия
  Не применяется, так как вся КРУ должна быть оценена.
10.2.7 надписями
  Отвечает требованиям стандарта продукта.
10.3 Степень защиты сборки
  Не применяется, так как вся КРУ должна быть оценена.
10.4 зазоры и пути утечки
  Отвечает требованиям стандарта продукта.
10.5 Защита от поражения электрическим током
  Не применяется, так как вся КРУ должна быть оценена.
10.6 включение коммутационных аппаратов и комплектующих
  Не применяется, так как вся КРУ должна быть оценена.
10.7 внутренние электрические цепи и соединения
  Несет ответственность за панель строителя.
10.8 подключения внешних проводников
  Несет ответственность за панель строителя.
10.9 свойства изоляции

Мощность-частота 10.9.2 электрическая прочность
  Несет ответственность за панель строителя.
10.9.3 импульсное напряжение
  Несет ответственность за панель строителя.
Тестирование 10.9.4 корпусов, выполненных из изолирующего материала
  Несет ответственность за панель строителя.
Повышение температуры 10.10
  Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств.
10.11 короткого замыкания клиентов
  Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.12 Электромагнитная Совместимость
  Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.13 Механическая функция
  Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (ил) не наблюдается.
Технические данные етим 6.0
Низковольтные промышленные компоненты (EG000017) / силового выключателя для трансформаторов/генераторов/установка прот. (EC000228)
Электротехника, автоматизация, процесс управления / низковольтная технология переключателя / выключателя (РН < 1 кв) / выключатель для силового трансформатора, генератора и системы защиты ([email protected] [AJZ716010])
Номинальный постоянный ток IU
 А630
Номинальное напряжение
 В690 - 690
Расклассифицированное короткое замыкание ломая емкость бму при 400 В, 50 Гц
 ка50
Перегрузка выхода текущего значения
 А315 - 630
Диапазон регулировки кратковременные задержки короткого замыкания выхода
 А0 - 0
Диапазон регулировки без задержки короткого замыкания выхода
 А1260 - 5040
Комплексная защита от замыканий на землю
  Нет
Тип электрического соединения главной цепи
  Винтовое соединение
Конструкция устройства
  Встроенный слайд-в устройства техники (выкатного)
Подходит для монтажа на DIN рейку (DIN-рейке) крепления
  Нет
DIN-рейка (DIN-рейке) крепления опционально
  Нет
Количество вспомогательных контактов, как нормально замкнутый контакт
  0
Количество вспомогательных контактов, как нормально открытый контакт
  0
Количество вспомогательных контактов переключающий контакт
  0
Выключенный индикатор
  Нет
Под отпуском напряжения тока
  Нет
Количество полюсов
  3
Позиция подключения основного тока в цепи
  Передняя сторона
Тип элемента управления
  Рычаг коромысла
Комплектное устройство с блоком защиты
  Да
Интегрированный привод мотора
  Нет
Мотор привода опционный
  Да
Степень защиты (IP)
  Степень защиты IP20
Характеристики
>>

Datasheet - PDF

Заглавие: Язык: Размер: Тип:
pdf- Выкатной автоматический выключатель 630А, 3 - EATON - NZMN3-AE630-AVE - Ruso 573 Kbytes pdf- Выкатной автоматический выключатель 630А, 3 - EATON - NZMN3-AE630-AVE -
