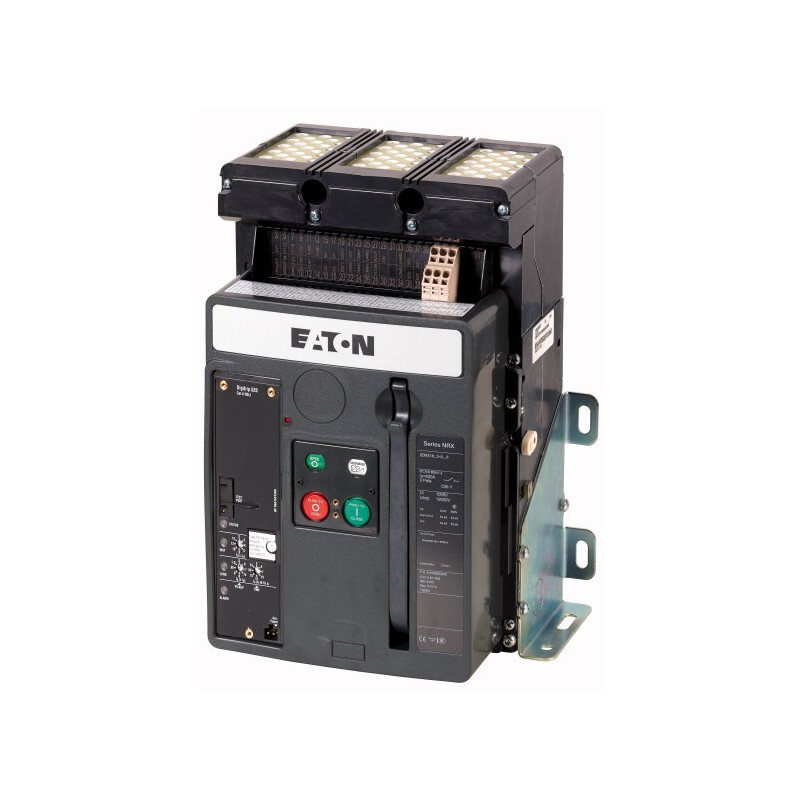

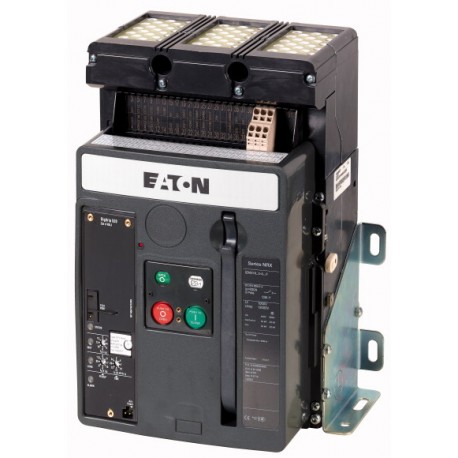

IZMX16B3-A06F 123341 0004357225 EATON ELECTRIC Воздушный автоматический выключатель, 3П, 630А, 42кА, LI , ст..

IZMX16B3-A06F

123341

0004357225

EATON-MOELLER

Воздушный автоматический выключатель, 3П, 630А, 42кА, LI , стационарный

Подробнее


Home > EATON - MOELLER

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Воздушный автоматический выключатель, 3П, 630А, 42кА, LI , стационарный
Автоматический выключатель IZMX16 ( Открытые силовые выключатели/силовые разъединители), 3-полюсн., Диапазон тока: до 4000 A, Расчетный рабочий ток = измеренный ток длительной нагрузки( In = Iu): 630 A, Расчетная предельная разрывная способность при коротком замыкании до 440В/690В 42/42( Icu): 42 кА, Расчетная рабочая разрывная способность при коротком замыкании до 440В/690В 42/42( Ics): 42 кА, Расцепители перегрузки мин.( Ir): 315 A, Расцепители перегрузки макс.( Ir): 630 A, Метод монтажа: Фиксированная установка, Стандарт/сертификат: IEC, Защитная функция: Защита установок

Программа поставок

Ассортимент
Открытые силовые выключатели/силовые разъединители
Ассортимент
Открытый силовой выключатель
Диапазон тока
до 4000 A
Защитная функция
Защита установок
Метод монтажа
Фиксированная установка
Типоразмер
IZMX16
Техника срабатывания
Электронный расцепитель
Стандарт/сертификат
IEC
Количество полюсов
3-полюсн.
Класс защиты
IP20, IP55 с защитной крышкой, уплотнители двери IP41
на выбор устанавливается пользователем с многочисленными принадлежностями
Расчетный рабочий ток = измеренный ток длительной нагрузки [In= Iu]
630 A
Расчетная предельная разрывная способность при коротком замыкании до 440В/690В 42/42 [Icu]
42 кА
Расчетная рабочая разрывная способность при коротком замыкании до 440В/690В 42/42 [Ics]
42 кА
Расцепители перегрузки мин. [Ir]
315 A
Расцепители перегрузки макс. [Ir]
630 A
без задержки[Ii= Inx …]
2 - 12
указания

Главные подключения должны заказываться отдельно.

Технические характеристики

Общая информация
Стандарты и предписания
IEC/EN 60947
Температура окружающей средыХранение [ϑ]
-40 - +70 °C
Температура окружающей средыЭксплуатация (открыто)
-25 - +70 °C
установочное положение
123N098
123N099
категория применения
B
Класс защиты
IP20, IP55 с защитной крышкой, уплотнители двери IP41
Направление подвода питания
любая
Цепи главного тока
Расчетный рабочий ток = измеренный ток длительной нагрузки [In= Iu]
630 A
Измеренный ток длительной нагрузки при 50 °C [Iu]
630 A
Измеренный ток длительной нагрузки при 60 °C [Iu]
630 A
Измеренный ток длительной нагрузки при 70 °C [Iu]
630 A
Номинальная устойчивость к импульсу [Uimp]
12000 В перем. тока
Номинальное напряжение [Ue]
690 В перем. тока
Ввод в IT-сеть до U = 440 В [IIT]
23 кА
Категория перенапряжения / степень загрязнения
III/3
Номинальные выдерживаемые напряжения изоляции [Ui]
1000 В
Коммутационная способность
Расчетный ток короткого замыкания при включении [Icm]до 440 В 50/60 Гц [Icm]
88 кА
Расчетный ток короткого замыкания при включении [Icm]до 690 В 50/60 Гц [Icm]
88 кА
Номинальная устойчивость к токовым нагрузкам при коротком замыкании 50/60 Гцt = 1 с [Icw]
42 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]IEC/EN 60947 очередность включения IcuO-t-COдо 240 В 50/60 Гц [Icu]
42 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]IEC/EN 60947 очередность включения IcuO-t-COдо 440 В 50/60 Гц [Icu]
42 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]IEC/EN 60947 очередность включения IcuO-t-COдо 690 В 50/60 Гц [Icu]
42 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]IEC/EN 60947 очередность включения IcsO-t-CO-t-COдо 240 В 50/60 Гц [Ics]
42 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]IEC/EN 60947 очередность включения IcsO-t-CO-t-COдо 440 В 50/60 Гц [Ics]
42 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]IEC/EN 60947 очередность включения IcsO-t-CO-t-COдо 690 В 50/60 Гц [Ics]
42 кА
Время переключенияВремя включения на включающую катушку
30 мс
Время переключенияОбщее время отключения через расцепитель рабочих токов
25 мс
Время переключенияОбщее время отключения через расцепитель минимального напряжения
50 мс
Время переключенияОбщее время отключения при расцеплении короткого замыкания без задержки (вплоть до полного гашения электрической дуги)
≦ 25 мс
срок службыМеханический срок службы [Циклы переключения (ВКЛ./ВЫКЛ.)]
12500
срок службыМеханический срок службы с техобслуживанием [Циклы переключения (ВКЛ./ВЫКЛ.)]
20000
срок службыЭлектрический срок службы [Циклы переключения (ВКЛ./ВЫКЛ.)]
10000
срок службыЭлектрический срок службы с техобслуживанием [Циклы переключения (ВКЛ./ВЫКЛ.)]
10000
максимальная частота коммутаций [Переключения/ч]
60
Потеря мощности для расчетного тока при InФиксированная установка
36 W
Вес
Фиксированная установка3-полюсн.
19 кг
Фиксированная установка4-полюсн.
24 кг
Поперечные сечения соединения
медная шинаФиксированная установкачерный
2 x 5 x 50 мм
медная шинаВыдвижной вариант монтажачерный
2 x 5 x 50 мм
При этом речь идёт о значениях, используемых в собственном оборудовании. Значения зависят от температуры, преобладающей вокруг переключателя, от класса защиты (IP), от высоты установки, от заделки и иногда от искусственной вентиляции. Таким образом, в зависимости от индивидуальной концепции оборудования может произойти "дерейтинг", который можно компенсировать снова, увеличив поперечное сечение. Точные сведения об этом предоставляют термические испытания конкретного коммутационного оборудования.

Допустимый ток длительной нагрузки автоматических выключателей, применяемых при различных температурах в пределах одного коммутационного оборудования. Ожидаемые внутренние температуры могут быть оценены согласно соответствующим стандартам и положениям IEC.

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
630 A
Потеря мощности оборудования, в зависимости от тока [Pvid]
36 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation protection (EC000228)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV < 1 kV) / Circuit breaker for power transformer, generator and system protection ([email protected] [AJZ716013])
Rated permanent current Iu
630 A
Rated voltage
690 - 690 V
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
42 kA
Overload release current setting
315 - 630 A
Adjustment range short-term delayed short-circuit release
0 - 0 A
Adjustment range undelayed short-circuit release
1260 - 7560 A
Integrated earth fault protection
No
Type of electrical connection of main circuit
Rail connection
Device construction
Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting
No
DIN rail (top hat rail) mounting optional
No
Number of auxiliary contacts as normally closed contact
0
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as change-over contact
2
With switched-off indicator
Yes
With under voltage release
No
Number of poles
3
Position of connection for main current circuit
Back side
Type of control element
Push button
Complete device with protection unit
Yes
Motor drive integrated
No
Motor drive optional
Yes
Degree of protection (IP)
IP20

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
IZMX16B3-A06F 0004357225 123341 RU_123341.pdf 265 Kbytes IZMX16B3-A06F 0004357225 123341 RU_123341.pdf
