NZMH2-AF45-BT-NA

107815

EATON-MOELLER

Circuit-breaker, 3p, 45A, box terminals

НЗМХ2-АФ45-БТ-НА

Автоматический выключатель, 3p, 45A, коробчатые клеммы

Подробнее


Низковольтное оборудование > Силовой автоматический выключатель для трансформаторов/генераторов защиты/установка

Автоматические выключатели в литом корпусе NZM

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $679.39
Цена за единицу: $679.39

*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Описание

▲


Автоматический выключатель, 3Р, 45А, коробка терминалы
Серия nzm..-АФ..выключатели на покрытие всех случаях применения только с четырьмя компактными размерами и подходят для использования на мировом рынке. Модульные группы функция всегда сделать монтаж гибкой. С термомагнитные выпускает для систем и защиты кабеля. Исправлена перегрузка-релизы. Примечания: переключатели соответствует к UL/CSA, а также правилам МЭК. Заводская табличка содержит коммутационные МЭК значений производительности.

Программа доставки

Ассортимент продукции
Выключатель
Защитная функция
Системы защиты кабеля
Стандарты/Допуски
ПО UL/CSA, А ТАКЖЕ МЭК
Система выпуска
По дням недели
Тип установки
Исправлена
Описание
Переключатели соответствует к UL/CSA, а также правилам МЭК. Переключение МЭК значения показателей приводятся на заводской табличке.
Исправлена перегрузка выпускает ИК
Размер кадра
NZM2
Количество полюсов
3 полюс
Стандартное оборудование
Клеммная коробка
Коммутационная способность
ПКАП 480Y/277 V 60 Гц [яКР]
150 ка
ПКАП 480 в 60 Гц [яКР]
150 ка
ПКАП 600Y/347 V 60 Гц [яКР]
65 ка
Номинальный ток = номинальный непрерывный ток [яН= Яу]
Номинальный ток = номинальный непрерывный ток [яН= Яу]
45 а
Диапазон настройки
Отключение по перегрузке[ЯР]
45 - 45 а
Короткое замыкание-релизы[ЯРМ]Незадержанных[Яя= ЯНх ...]
6 - 10

Технические данные

Общие
Стандарты
МЭК/EN 60947
Защита от прямого контакта
Палец и задней стороны доказательства в соответствии с VDE 0106 часть 100
Климатические расстойки
Влажное тепло, постоянное, согласно IEC 60068-2-78
Влажное тепло, циклическое, согласно IEC 60068-2-30
Температура окружающей среды Температура окружающей среды, хранения
- 40 - + 70 °С
Температура окружающей среды Операция
-25 - +70 °С
Механическая ударопрочность (10 мс, полу-синусоидальный шок) согласно IEC 60068-2-27
20 (половина-синусоидальным током 20 мс) г
Безопасная изоляция согласно EN 61140Между вспомогательными контактами и основными контактами
500 В ПЕРЕМЕННОГО ТОКА
Безопасная изоляция согласно EN 61140между вспомогательных контактов
300 В AC
Вес
2.345 кг

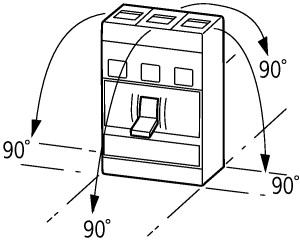

Монтажное положениеМонтажное положение
Вертикальное и 90° во всех направлениях
С XFI замыкания на землю-релиз:
- По каталогу производителя nzm1, N1, в NZM2, N2 на: вертикально и 90° во всех направлениях
с сменный блок
- По каталогу производителя nzm1, N1, в NZM2, N2 на: вертикально, 90° вправо/влево
с выдвижное устройство:
- NZM3, N3 в: вертикально, 90° вправо/влево
- NZM4, N4 и: вертикальный
с удаленного оператора:
- NZM2, N(В С)2, NZM3, N(В С)3, NZM4, N(В С)4: вертикально и 90° во всех направлениях

Направление входящих поставок
как требовалось
Степень защитыУстройство
В управлении зоной защиты: IP20 (базовая степень защиты)
Степень защитыКорпуса
С изолирующей окружают: ІР40
С дверным поворотная рукоятка: стандарт IP66
Степень защитыЗаделка
Тоннель клемма: IP10
Фаза изолятора и концевой полосе: ІР00
Выключатели
Номинальная всплеск неизменность напряжения [учертенок]Главная контакты
8000 в
Номинальная всплеск неизменность напряжения [учертенок]Вспомогательные контакты
6000 в
Номинальное рабочее напряжение [уе]
690 В ПЕРЕМЕННОГО ТОКА
Категория перенапряжения/степень загрязнения
В III/3
Номинальное напряжение изоляции [уя]
1000 в
Применение в незаземленных системах питания
≦ 690 В
Коммутационная способность
Расклассифицированное короткое замыкание делая емкость [ясм]240 В [Ясм]
330 ка
Расклассифицированное короткое замыкание делая емкость [ясм]400/415 В [Ясм]
330 ка
Расклассифицированное короткое замыкание делая емкость [ясм]440 В 50/60 Гц [Ясм]
286 ка
Расклассифицированное короткое замыкание делая емкость [ясм]525 В 50/60 Гц [Ясм]
105 ка
Расклассифицированное короткое замыкание делая емкость [ясм]690 В 50/60 Ч [СК]
40 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ОИТ МЭК/En 60947 цикл испытаний о-т-Co [Орит]240 В 50/60 Гц [ЯКР]
150 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ОИТ МЭК/En 60947 цикл испытаний о-т-Co [Орит]400/415 В 50/60 Гц [ЯКР]
150 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ОИТ МЭК/En 60947 цикл испытаний о-т-Co [Орит]440 В 50/60 Гц [ЯКР]
130 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ОИТ МЭК/En 60947 цикл испытаний о-т-Co [Орит]525 В 50/60 Гц [ЯКР]
50 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ОИТ МЭК/En 60947 цикл испытаний о-т-Co [Орит]690 В 50/60 Гц [ЯКР]
20 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ИМС с МЭК/En 60947 цикл испытаний о-т-со-Т-Co [СВК]240 В 50/60 Гц [Яв CS]
150 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ИМС с МЭК/En 60947 цикл испытаний о-т-со-Т-Co [СВК]400/415 В 50/60 Гц [Яв CS]
150 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ИМС с МЭК/En 60947 цикл испытаний о-т-со-Т-Co [СВК]440 В 50/60 Гц [Яв CS]
130 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ИМС с МЭК/En 60947 цикл испытаний о-т-со-Т-Co [СВК]525 В 50/60 Гц [Яв CS]
37.5 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ИМС с МЭК/En 60947 цикл испытаний о-т-со-Т-Co [СВК]690 В 50/60 Гц [Яв CS]
5 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]Максимальная низковольтное сек.б.С. взрыватель
355 гг/гл
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]
Максимальный резервный предохранитель, если ожидаемый токов короткого замыкания в месте установки превышает коммутационную способность выключателя.
Технические данные, которые отличаются от продукции для рынка МЭК
Переключение мощности на переключение (UL489 и CSA 22.2 № по 5.1)
Короткого замыкания ток ПКАППКАП 240 V 60 Гц [яКР]
150 ка
Технические данные, которые отличаются от продукции для рынка МЭК
Переключение мощности на переключение (UL489 и CSA 22.2 № по 5.1)
Короткого замыкания ток ПКАППКАП 480Y/277 V 60 Гц [яКР]
150 ка
Технические данные, которые отличаются от продукции для рынка МЭК
Переключение мощности на переключение (UL489 и CSA 22.2 № по 5.1)
Короткого замыкания ток ПКАППКАП 480 в 60 Гц [яКР]
150 ка
Технические данные, которые отличаются от продукции для рынка МЭК
Переключение мощности на переключение (UL489 и CSA 22.2 № по 5.1)
Короткого замыкания ток ПКАППКАП 600Y/347 V 60 Гц [яКР]
65 ка
Номинальный кратковременный выдерживаемый токТ = 0,3 С [яСW]
1.9 ка
Номинальный кратковременный выдерживаемый токТ = 1 С [яСW]
1.9 ка
Категория применения по МЭК/En 60947-2
А
Срок службы, механическая(из которых максимум. 50 % поездки на расцепитель рабочего тока/напряжения) [операций]
Двадцать тысяч
Срок службы, электрическийАС-1400 В 50/60 [Операций Гц]
Десять тысяч
Срок службы, электрическийАС-1690 В 50/60 [Операций Гц]
Семь тысяч пятьсот
Срок службы, электрическийАС--3400 В 50/60 [Операций Гц]
Шесть тысяч пятьсот
Срок службы, электрическийАС--3415 В 50/60 [Операций Гц]
Шесть тысяч пятьсот
Срок службы, электрическийАС--3690 В 50/60 [Операций Гц]
Пять тысяч
Срок службы, электрическийМакс. рабочая частота
120 ОПС/ч.
Суммарное время перерыва при коротком замыкании
< 10 мс
Мощность терминала
Стандартное оборудование
Клеммная коробка
Круглый медный проводникКлеммная коробка Твердые
1 х (12 ... 6) ммДва
Круглый медный проводникКлеммная коробка Многожильный
1 х (4 ... 350) ммДва
Круглый медный проводникТоннель терминалТвердые
1 x 16 ммДва
Круглый медный проводникТоннель терминалМногожильныйМногожильный
1 х (4 ... 350) ммДва
Круглый медный проводникСтержень болта и заднее-боковое подключениеПрямой выключательТвердые
1 х (11 ... 6) ммДва
Круглый медный проводникСтержень болта и заднее-боковое подключениеПрямой выключательМногожильный
1 х (4 ... 3/0) ммДва
Аль проводников, кабель КР Тоннель терминалТвердые
1 x 16 ммДва
Аль проводников, кабель КР Стержень болта и заднее-боковое подключениеПлоской медной ленты, с отверстиями [мин.]
2 х 16 х 0,8 мм
Аль проводников, кабель КР Стержень болта и заднее-боковое подключениеПлоской медной ленты, с отверстиями [Макс.]
10 х 16 х 0,8 мм
КР полоса (количество сегментов x Ширина X толщина сегмента)Клеммная коробка [мин.]
2 х 9 х 0,8 мм
КР полоса (количество сегментов x Ширина X толщина сегмента)Клеммная коробка [Макс.]
10 х 16 х 0,8 мм
КР полоса (количество сегментов x Ширина X толщина сегмента)Стержень болта и заднее-боковое подключениеПлоской медной ленты, с отверстиями [мин.]
2 х 16 х 0,8 мм
КР полоса (количество сегментов x Ширина X толщина сегмента)Стержень болта и заднее-боковое подключениеПлоской медной ленты, с отверстиями [Макс.]
10 х 16 х 0,8 мм
Медная шина (ширина X Толщина) [мм]Стержень болта и заднее-боковое подключениеВинтовое соединение
М8
Медная шина (ширина X Толщина) [мм]Стержень болта и заднее-боковое подключениеПрямой переключатель [мин]
16 x 5 мм
Медная шина (ширина X Толщина) [мм]Стержень болта и заднее-боковое подключениеПрямой переключатель [Макс.]
20 x 5 мм
Кабели управления
1 х (18 ... 14)
2 х (18 ... 16) ммДва

В En 61439 проверка конструкции согласно IEC/

Технические данные для проверки дизайна
Номинальный ток для заданного тепловыделения [яН]
45 а
Тепловыделения оборудования, текущие-зависимые [Пвид]
13.79 Вт
Температура окружающей среды мин.
-25 °С
Рабочая температура окружающей среды Макс.
+70 °С
МЭК/En 61439 проверки дизайна
10.2 прочность материалов и деталей10.2.2 коррозионная стойкость
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталейПроверка 10.2.3.1 термостойкости корпуса
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталейПроверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталей10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталей10.2.4 устойчивость к ультрафиолетовому (УФ) излучения
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталей10.2.5 подъем
Не применяется, так как вся КРУ должна быть оценена.
10.2 прочность материалов и деталей10.2.6 механического воздействия
Не применяется, так как вся КРУ должна быть оценена.
10.2 прочность материалов и деталей10.2.7 надписями
Отвечает требованиям стандарта продукта.
10.3 степень защиты сборки
Не применяется, так как вся КРУ должна быть оценена.
10.4 зазоры и пути утечки
Отвечает требованиям стандарта продукта.
10.5 защита от поражения электрическим током
Не применяется, так как вся КРУ должна быть оценена.
10.6 включение коммутационных аппаратов и комплектующих
Не применяется, так как вся КРУ должна быть оценена.
10.7 внутренние электрические цепи и соединения
Несет ответственность за панель строителя.
10.8 подключения внешних проводников
Несет ответственность за панель строителя.
10.9 свойства изоляцииМощность-частота 10.9.2 электрическая прочность
Несет ответственность за панель строителя.
10.9 свойства изоляции10.9.3 импульсное напряжение
Несет ответственность за панель строителя.
10.9 свойства изоляцииТестирование 10.9.4 корпусов, выполненных из изолирующего материала
Несет ответственность за панель строителя.
Повышение температуры 10.10
Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств.
10.11 короткого замыкания клиентов
Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.12 Электромагнитная совместимость
Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.13 механическая функция
Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (Ил) не наблюдается.

Технические данные етим 7.0

Низковольтные промышленные компоненты (EG000017) / силовой выключатель, трансформатор/генератор защиты/установки (EC000228)
Электротехника, автоматизация, процесс управления / низковольтная технология переключателя / выключателя (РН < 1 кв) / выключатель для силового трансформатора, генератора и системы защиты ([email protected] [AJZ716013])
Номинальный постоянный ток IU
45 а
Номинальное напряжение
690 - 690 В
Расклассифицированное короткое замыкание ломая емкость БМУ при 400 в, 50 Гц
150 ка
Перегрузка выхода текущего значения
45 - 45 а
Диапазон регулировки кратковременные задержки короткого замыкания выхода
0 - 0 в
Диапазон регулировки без задержки короткого замыкания выхода
6 - 10 а
Комплексная защита от замыканий на землю
Нет
Тип электрического соединения главной цепи
Зажимная рама
Конструкция устройства
Встроенные устройства исправлена встроенная техника
Подходит для монтажа на DIN рейку (DIN-рейке) крепления
Нет
DIN-рейка (DIN-рейке) крепления опционально
Да
Количество вспомогательных контактов, как нормально замкнутый контакт
Ноль
Количество вспомогательных контактов, как нормально открытый контакт
Ноль
Количество вспомогательных контактов переключающий контакт
Ноль
С выключенным индикатором
Нет
Под отпуском напряжения тока
Нет
Количество полюсов
Три
Позиция подключения основного тока в цепи
Передняя сторона
Тип элемента управления
Рычаг коромысла
Комплектное устройство с блоком защиты
Да
Интегрированный привод мотора
Нет
Мотор привода опционный
Да
Степень защиты (IP)
Степень защиты IP20

Утверждения

Стандарты На Продукцию
Ул 489; ККА-С22.2 Порядка № 5-09; 60947-2 МЭК; маркировка CE
Ul файл no.
E31593
Категории контроля ul нет.
DIVQ
Файл CSA нет.
Ноль двадцать две тысячи восемьдесят шесть
Класс ККА нет.
1432-01
Сертификация Северной Америке
Перечисленный ul, аттестованное CSA
Специально для Северной Америки
Да
Подходит для
Питатель схема, ветка схема
Токоограничивающий Автоматический Выключатель
Да
Макс. Номинальное Напряжение
600Y/347 В, 480 В
Степень защиты
МЭК защиты: IP20; ул/тип ВСП: -

Характеристики

Характеристическая кривая

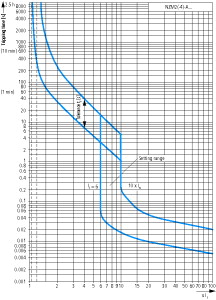

123U176

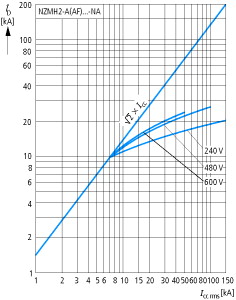

Характеристическая кривая
1230DIA-87

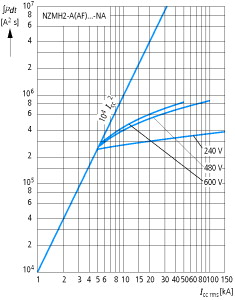

Характеристическая кривая
1230DIA-82

Размеры

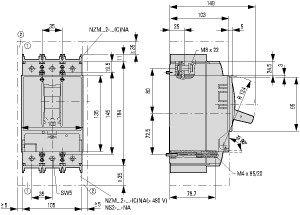

123X312
① Задуть зона, минимальное расстояние до соседних деталей
Минимальный зазор ② соседние участки

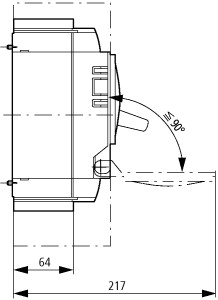

123X341

Datasheet - PDF

▲
Заглавие: Размер: Тип:
NZMH2-AF45-BT-NA 107815 RU_107815.pdf 588 Kbytes NZMH2-AF45-BT-NA 107815 RU_107815.pdf

Отзывы: (0) ▲

Там нет Отзывы о товаре пока нет.

Добавить отзыв
Добавить отзыв
скрыть форму
Рейтинг:
Имя:
Эл. адрес:
Предмет:
Текст:
Вы рекомендуете этот продукт купить?
  Captcha
  Добавить отзыв

Последние отзывы клиентов.

Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
