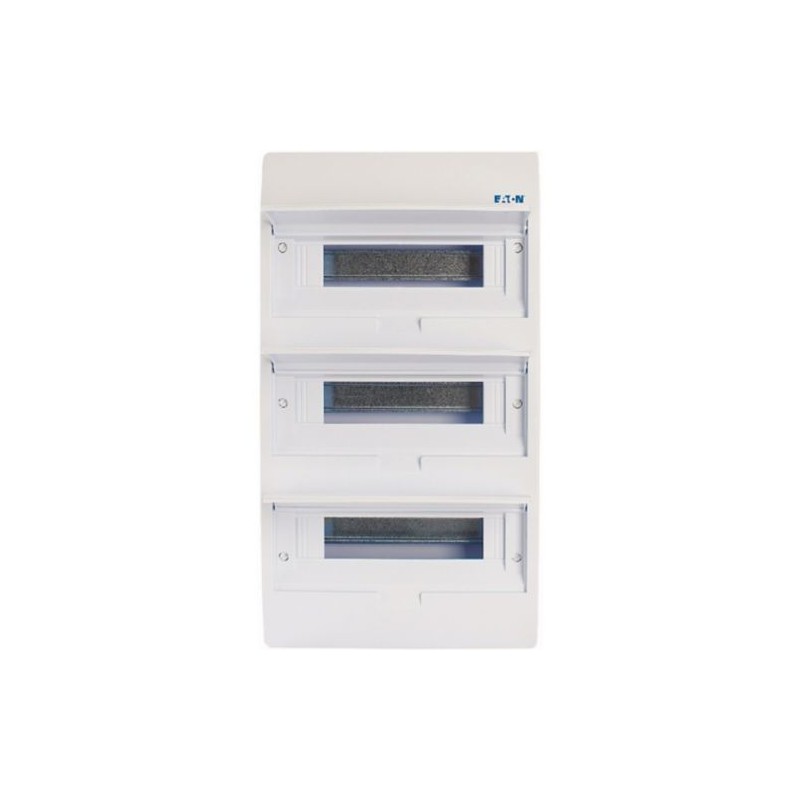

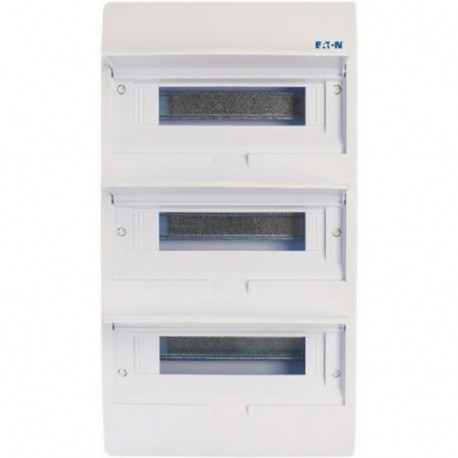

BC-O-3/36-TW-ECO 284642 Y7-284642 EATON ELECTRIC Бокс 36-мод.нар.исп.пластик. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

BC-O-3/36-TW-ECO 284642 Y7-284642 EATON ELECTRIC Бокс 36-мод.нар.исп.пластик.

BC-O-3/36-TW-ECO

284642

Y7-284642

EATON-MOELLER

Бокс 36-мод.нар.исп.пластик.

Компенсатор плавучести-О-3/36-ТВ-ЭКО

Распределительный щит ECO Compact, накладного монтажа, белый RAL9003, степень защиты IP40 по IEC/EN 62208, 12 модульных блоков, 3 ряда, класс защиты 2, полностью изолированный, одобрен для монтажных щитов для инженерных систем зданий в соответствии с IEC/EN 61439-3 VDE 0660-600-3, корпус полностью из ABS, для установки коммутационных и защитных устройств, в соответствии со стандартом размеров DIN 43 880, с монтажной глубиной 70 мм, переменный ток 400 В, соответствующий требованиям roHs, состоящий из пластикового основания с верхней панелью DIN-рейки из оцинкованной листовой стали, нейтральных клемм IP2X с защитой от пальцев и защитными наконечниками проводника, выбивкой для метрических кабельных вводов сверху и снизу, сверху с отверстием устройства 46 мм, белым откидным клапаном заподлицо с передней частью и с открытой защелкой, Оператор только с винтовыми затворами, сверху с герметичным дном, включая надписи на этикетках.

Подробнее


Щиты распределительные > Малый распределительный щит/бокс

Компактные распределительные коробки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $111.04
Цена за единицу: $111.04
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Бокс 36-мод.нар.исп.пластик.

Программа поставок

Основная функция
Основное устройство
Функция продукции
Монтажная распределительная панель
Ассортимент
Компактная распределительная панель ECO
Конструктивное исполнение
Открытый монтаж
Место установки
В помещении
Вид инсталляции
Открытый монтаж
Дверь/откидная заслонка
Белый
Класс защиты
IP40
Цвет
Белый
Модульные держатели
Монтажный профиль
Крышка для защиты от прикосновения
пластик
Серии [Количество]
3
Установочные места в каждом ряду
12
Описание
IP40
Класс защиты II
Пластмассовый корпус белый (RAL 9003)
Ввод проводки
Метрические вводы проводки вверху и внизу
Клеммы, тип конструкции PE- и N
Винтовые клеммы
Клеммы PE и N [Количество x сечение]
PE: 3 x (12 x 10)
N: 3 x (12 x 10) мм2
Комплект поставки
Основное устройство
Шина крепления прибора
Клеммы нуля и защитного проводника

Технические характеристики

Общая информация
Стандарты и предписания
EN 62208
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета)
соответствующий
Температура окружающей среды
-20 - +70 °C
Класс защиты
IP40
Класс защиты
Класс защиты II (полностью изолированный)
Номинальное напряжение [Ue]
400 В перем. тока
Номинальная частота [f]
50 Гц
материал
Материал
ABS (пластик)
Цвет
белый (RAL 9003)
Свойства материалов
механическийУдарная прочность
IK05

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус для пристраивания к стене [PV]
23 W
Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус для пристраивания к стене [PV]
46 W
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
850 °C, Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Не имеет значения для установки в закрытом помещении.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения для корпуса без подъёмника.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
IK05
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
IP40
10.4 Воздушные промежутки и пути утечки тока
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.5 Защита от удара электрическим током
Класс защиты 2, поэтому не имеет значения.
10.6 Монтаж оборудования
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Ui= 400 В перем. тока
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
3,75 кВ
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Требования производственного стандарта выполнены.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция
Требования производственного стандарта выполнены.

Технические характеристики согласно ETIM 7.0

Distribution boards (EG000023) / Small distribution board (EC000214)
Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Малые распределительные щиты / Small distribution board ([email protected] [ACN387011])
Mounting method
Surface mounted (plaster)
Number of rows
3
Width in number of modular spacings
12
Type of cover
Door
Cover model
Closed
Transparent cover/door
No
Material housing
Plastic
Height
550 mm
Width
303 mm
Depth
93 mm
Built-in depth
70 mm
Internal depth
85 mm
DIN-rail
Yes
With mounting plate
No
Extension possible
No
EMC-version
No
Colour
White
RAL-number
9003
Degree of protection (IP)
IP40
With lock
No
Type of closure
Other

Размеры

4500DIM-133

ETIM for 284642 Distribution boards (EC000214)
Характеристика Значение
Mounting method (EF000003) Surface mounted
Number of rows (EF000266) 3
Width in number of modular spacings (EF002950) 12
Type of covering (EF000339) Door
Cover model (EF009212) Closed
Type of door (EF004464) EV000426
Transparent cover/door (EF006244) No
Signal passing door (EF015941) No
With lock (EF006306) No
Type of closure (EF004462) Other
Housing material (EF001596) Plastic
Built-in depth (EF000218) 70 mm
Built-in height (EF000332) 0 mm
Built-in width (EF000846) 0 mm
Inner depth (EF001131) 85 mm
Earthing terminal block (EF015776) No
Neutral terminal block (EF015777) No
DIN-rail (EF001134) Yes
With mounting plate (EF000118) No
Extension possible (EF001088) No
EMC-version (EF001062) No
Colour (EF000007) White
RAL-number (EF000116) 9003
Degree of protection (IP) (EF005474) IP40
Height (EF000040) 110 mm
Width (EF000008) 310 mm
Depth (EF000049) 560 mm

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BC-O-3/36-TW-ECO Y7-284642 284642 RU_284642.pdf 180 Kbytes BC-O-3/36-TW-ECO Y7-284642 284642 RU_284642.pdf
