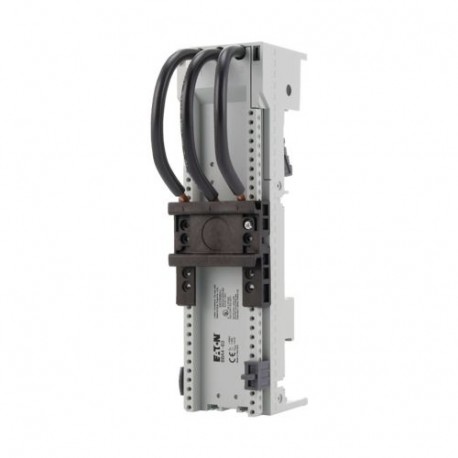

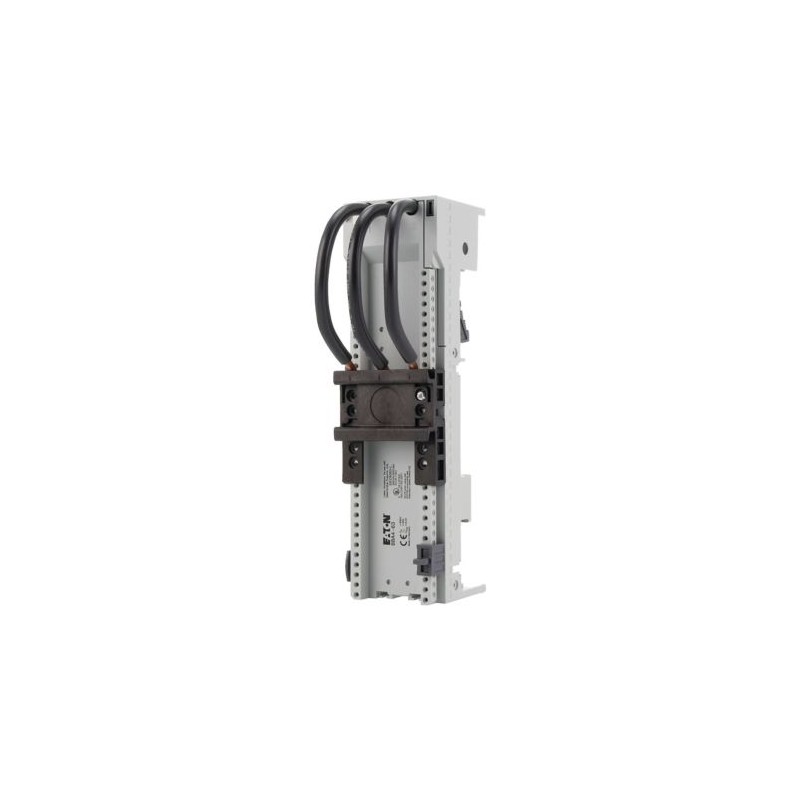

BBA4-63 101457 Y7-101457 EATON ELECTRIC Адаптер панели дозатора, 55mm, 63А, 1TS Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

BBA4-63 101457 Y7-101457 EATON ELECTRIC Адаптер панели дозатора, 55mm, 63А, 1TS

BBA4-63

101457

Y7-101457

EATON-MOELLER

4

Адаптер панели дозатора, 55mm, 63А, 1TS

ВВА4-63

Шинный адаптер xStart, 55 мм, 63А, 1TS

Адаптер 55 мм для системы шин 60 мм, одна монтажная рейка, три сборных кабеля (AWG8/10 квадратный миллиметр) для подключения коммутационного устройства, может использоваться для двигателя-защитного автоматического выключателя PKZM4, PKE65, номинальный рабочий ток: 63А

Подробнее


Низковольтное оборудование > Переходник для шин (шинный адаптер)

Защитные выключатели двигателя

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $188.93
Цена за единицу: $47.23
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Шинный адаптер xStart, 55 мм, 63А, 1TS

Программа поставок

Принадлежности
Адаптеры магистральной шины
Сертифицировано согласно UL 508
Для установки на медных плоских шинах с расстоянием до центра шины 60 мм, подходит для шин толщиной 5 мм и 10 мм
расчетный рабочий ток 63 A
для автомат защиты двигателей
Применяемое для
Адаптеры магистральной шины PKZM4
Номинальное напряжение [Ue]
690 В
Расчетный рабочий ток [Ie]
63 A
Сечение кабеля
AWG 8
(10 mm²)
Ширина адаптера
55 мм
Длина адаптера
200 мм
Монтажный профиль
1 Количество
Ширина адаптера
55 мм
Применяемое для
PKZM4, PKE65

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
63 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
6.9 W
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Busbar adapter (EC001531)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Busbar trunking system (LV circuitry) / Busbar adapter (low-voltage switching technology) ([email protected] [ACN951011])
Mounting rail armament
1 mounting rail
Type of electric connection
Round conductor
Rated current In
63 A
Min. busbar thickness
5 mm
Max. busbar thickness
10 mm
Width of the adapter
54 mm
Rail width
35 mm
Busbar distance
60 mm

Апробации

Product Standards
UL 508A; CSA-C22.2 No. 14; IEC60439-1; CE marking
UL File No.
E300273
UL Category Control No.
NMTR; NMTR7
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Max. Voltage Rating
600 V AC

Размеры

1210DIM-33

ETIM for 101457 Low-voltage industrial controls and switchgear (EC001531)
Характеристика Значение
Mounting rail armament (EF003700) 1 mounting rail
Type of electric connection (EF003961) Round conductor
Rated current In (EF008250) 63 A
Min. busbar thickness (EF006536) 5 mm
Max. busbar thickness (EF003702) 10 mm
Width of the adapter (EF003703) 55 mm
Rail width (EF003704) 35 mm
Busbar distance (EF002638) 60 mm

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBA4-63 Y7-101457 101457 RU_101457.pdf 197 Kbytes BBA4-63 Y7-101457 101457 RU_101457.pdf
