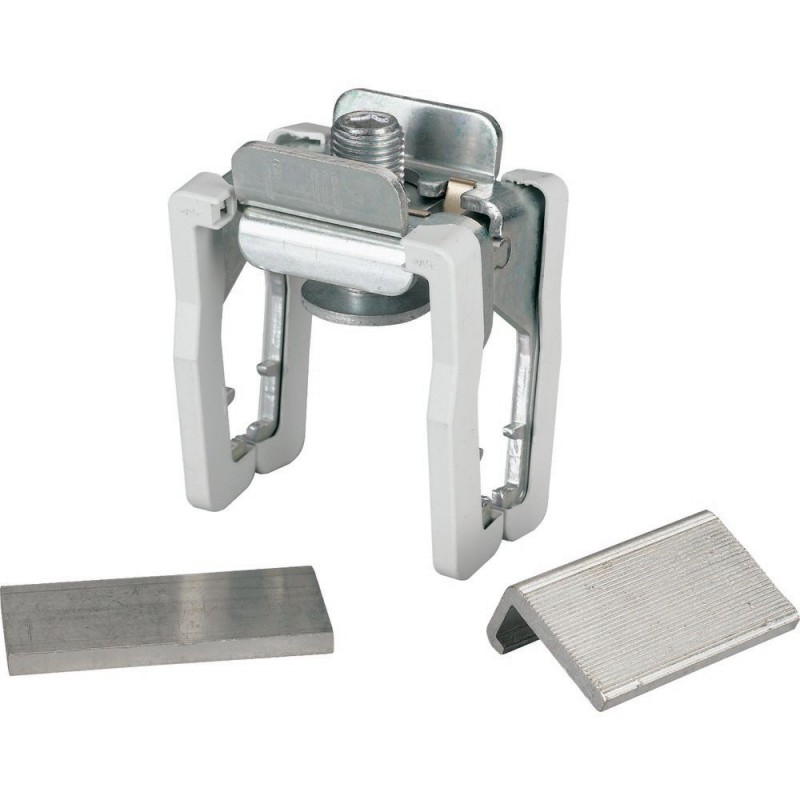

AKS1000 107208 Y7-107208 EATON ELECTRIC 107208 AKS1000 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

AKS1000 107208 Y7-107208 EATON ELECTRIC 107208 AKS1000

AKS1000

107208

Y7-107208

EATON-MOELLER

107208 AKS1000

АКС1000

Clamp terminal, 1000mm² for 30x10 and T profile

Зажимная клемма, для SASY60i и SASY185i, концевое пространство = 55x28 мм, для шин 20x5/10 до 30x10 мм, двойной Т и тройной профиль T-профиль-профиль-, ширина = 72 мм, Ie = 1600A, емкость клемм = 2x 10x50x1 или 2x 50x10

Подробнее


Низковольтное оборудование > Шинный зажим (клемма)

Соединительные аксессуары для корпусов

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $116.77
Цена за единицу: $116.77
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Clamp terminal, 1000mm² for 30x10 and T profile
Clamp terminal, for SASY60i and SASY185i, termination space=55x28mm, for busbars 20x5/10 up to 30x10mm, double t and triple t profile-profile-, width=72mm, Ie=1600A, terminal capacities=2x 10x50x1 or 2x 50x10

General specifications
Product name
Eaton xEffect SASY 60i busbar terminal
Part no.
AKS1000
EAN
4015081069712
Product Length/Depth
50 millimetre
Product height
85 millimetre
Product width
72 millimetre
Product weight
0.5 kilogram
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
UL508A
UL (File No. E307559)
North America (UL listed, CSA certified)
CSA (File No. 236217)
UL (Category Control Number NMTR2, NMTR8)
CSA (Class No. 3211-37)
CSA-C22.2 No. 14
CE marking
IEC 60439-1
Product Tradename
xEffect SASY 60i
Product Type
Busbar system component
Product Sub Type
Busbar terminal
Delivery program
Type
185 mm system
60 mm system
Connection
Technical Data - Electrical
Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
1600 A
Rated operational current
1600 A
Rated operational current (Ie) - max
1600 A
Technical Data - Mechanical
Degree of protection
Feeder circuits
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar width - min
20 mm
Busbar width - max
30 mm
Terminal contact area
55 mm x 28 mm
Terminal capacity (conductor)
10 segments of 50 mm x 1 mm (2x)
50 mm x 10 mm (2x)
Conductor cross section - max
1000 mm²
Width clamp
72 mm
Additional information
Functions
Connections
Current limiting circuit breaker, refer to approbation report
Clamp terminal
Special features
Termination to busbars without drilling
A contact block is used to connect the conductor to the busbar
Suitable for
Round conductor connection
Flat rail
Strip conductor connection
Sector conductor connection
Used with
25 mm x 5/10 mm rail
Double T profile
30 mm x 5/10 mm rail
Feeder circuits
20 mm x 5/10 mm rail

Technical data ETIM 8.0

Low-voltage industrial components (EG000017) / Busbar terminal (EC000001)
Electric engineering, automation, process control engineering / Electrical installation, device / Terminal (not overhead line) / Switch board ([email protected] [BAA025013])
Busbar thickness
5 - 10 mm
Busbar width
20 - 30 mm
Suitable for
Flat rail
Width clamp
72 mm
Max. conductor cross section
1,000 mm²
Max. rated operation current Ie
1,600 A
Suitable for round conductor connection
Yes
Suitable for sector conductor connection
Yes
Suitable for strip conductor connection
Yes

ETIM for 107208 Low-voltage industrial controls and switchgear (EC000001)
Характеристика Значение
Busbar thickness (EF007220) 5 mm
Busbar width (EF007219) 20 mm
Suitable for (EF000073) Flat rail
Width clamp (EF007092) 72 mm
Max. conductor cross section (EF004969) 1000 mm²
Max. rated operation current Ie (EF007356) 1600 A
Suitable for round conductor connection (EF007258) Yes
Suitable for sector conductor connection (EF007260) Yes
Suitable for strip conductor connection (EF007242) Yes

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AKS1000 Y7-107208 107208 RU_107208.pdf 106 Kbytes AKS1000 Y7-107208 107208 RU_107208.pdf
