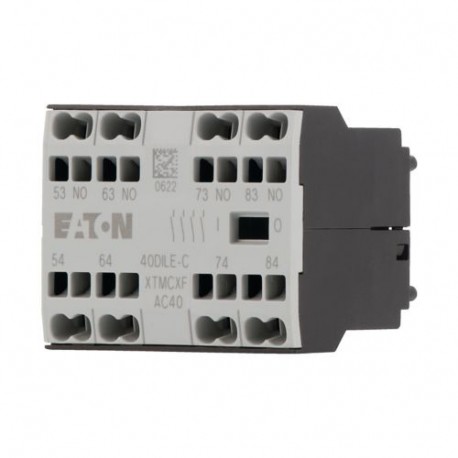

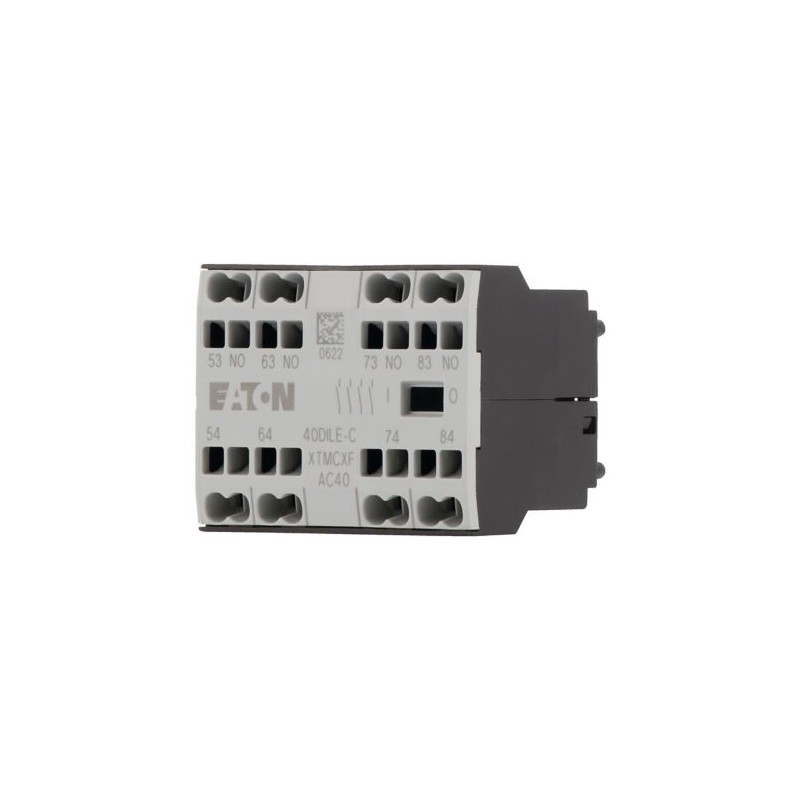

40DILE-C 230263 Y7-230263 EATON ELECTRIC Вспомогательный контакт 4НО
40DILE-C
230263
Y7-230263
EATON-MOELLER
5
Вспомогательный контакт 4НО
40ДИЛЕ-С
Вспомогательный контактный модуль, 4-полюсн., 4 замык, Фронтальная установка, Пружинные клеммы, DILE(E)M…-C, DILER…-C
Модуль вспомогательных контактов, с заблокированными противоположными контактами, Коммутационные элементы в соответствии с EN 50005, Коммутационные элементы в соответствии с EN 50012 являются предпочтительными., Комбинации исполнения E соответствуют EN 50011 и являются предпочтительными., Функция: для стандартных применений, 4-полюсные, Способ подключения: Подпружиненные клеммы, Номинальный рабочий ток AC-15 220 В 230 В 240 В: Ie= 4 А, Номинальный рабочий ток AC-15 380 В 400 В 415 В: Ie= 2 А, Номинальный рабочий ток AC-15 380 В 400 В 500 В: Ie= 1,5 А, Контакты Н/О = Нормально разомкнутый: 4 Н/О, Тип монтажа: Переднее крепление, Для использования с: DILE(E)M-10-C(-G)(...), DILE(E)M-01-C(-G)(...) , DILER40(-G)-C, DILER31(-G)-C, DILER22-C, Инструкции: Сблокированные противоположные контакты в соответствии с IEC/EN 60947-5-1 приложение L, внутри модулей вспомогательных контактов, а также для встроенных вспомогательных контактов DILE(E)M, Вспомогательные контакты, используемые в качестве зеркальных контактов в соответствии с IEC/EN 60947-4-1 Приложение F (не н/к поздно разомкнутый), Кодовый номер и версия комбинации Отличительный номер: 80E, 71, 62
Низковольтное оборудование > Блок вспомогательных контактов
Контакторы до 170А
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Related products
▲Best sellers
▲Описание
▲Вспомогательный контактный модуль, 4-полюсн., 4 замык, Фронтальная установка, Пружинные клеммы, DILE(E)M…-C, DILER…-C
Вспомогательный контактный модуль, с принудительно ведомыми контактами, Коммутационные элементы в соответствии с EN 50005, Предпочтительно — коммутационные элементы в соответствии со стандартом EN 50012, Сочетания версии E соответствуют стандарту EN 50011, поэтому их использование предпочтительно., Функция: для стандартных применений, 4-полюсн., Техника присоединения: Пружинные клеммы, Расчетный рабочий ток AC-15 220 В 230 В 240 В: Ie= 4 A, Расчетный рабочий ток AC-15 380 В 400 В 415 В: Ie= 2 A, Расчетный рабочий ток AC-15 380 В 400 В 500 В: Ie= 1.5 A, Назначение контактов Замык. = замыкающий контакт: 4 замык, Вид монтажа: Фронтальная установка, Применяемое для: DILE(E)M-10-C(-G)(…), DILE(E)M-01-C(-G)(…), DILER40(-G)-C, DILER31(-G)-C, DILER22-C, указания: Контакты с принудительным управлением, согласно IEC/EN 60947-5-1, приложение L, в модулях вспомогательных контактов, а также для встроенных вспомогательных контактов DILE(E)M, Вспомогательный размыкающий контакт, пригоден в качестве зеркального контакта в соответствии с IEC/EN 60947-4-1 приложение F (не НЗ с задержкой размыкания), Кодовое число/исполнение комбинаций кодовое число: 80E, 71, 62
Программа поставок
Принадлежности
Модули вспомогательных контактов
Описание
с принудительно ведомыми контактами
Коммутационные элементы в соответствии с EN 50005
Предпочтительно — коммутационные элементы в соответствии со стандартом EN 50012
Сочетания версии E соответствуют стандарту EN 50011, поэтому их использование предпочтительно.
Коммутационные элементы в соответствии с EN 50005
Предпочтительно — коммутационные элементы в соответствии со стандартом EN 50012
Сочетания версии E соответствуют стандарту EN 50011, поэтому их использование предпочтительно.
Функция
для стандартных применений
Полюсы
4-полюсн.
Техника присоединения
Пружинные клеммы
Расчетный рабочий ток
AC-15220 В 230 В 240 В [Ie]
4 A
AC-15380 В 400 В 415 В [Ie]
2 A
AC-15380 В 400 В 500 В [Ie]
1.5 A
Назначение контактов
Замык. = замыкающий контакт
4 замык
Вид монтажа
Фронтальная установка
графические условные обозначения
Применяемое для
DILE(E)M-10-C(-G)(…)
DILE(E)M-01-C(-G)(…)
DILER40(-G)-C
DILER31(-G)-C
DILER22-C
DILE(E)M-01-C(-G)(…)
DILER40(-G)-C
DILER31(-G)-C
DILER22-C
указания
Контакты с принудительным управлением, согласно IEC/EN 60947-5-1, приложение L, в модулях вспомогательных контактов, а также для встроенных вспомогательных контактов DILE(E)M
Вспомогательный размыкающий контакт, пригоден в качестве зеркального контакта в соответствии с IEC/EN 60947-4-1 приложение F (не НЗ с задержкой размыкания)
Вспомогательный размыкающий контакт, пригоден в качестве зеркального контакта в соответствии с IEC/EN 60947-4-1 приложение F (не НЗ с задержкой размыкания)
Кодовое число/исполнение комбинаций
кодовое число
80E
с основным устройством
DILER-40(-G)
71
с основным устройством
DILER-31(-G)
62
с основным устройством
DILER-22
Технические характеристики
Общая информация
Стандарты и положения
IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службыРабота от перем. тока [Переключения]
10 x 106
Механический срок службыУправляется постоянным током DC [Переключения]
20 x 106
Срок службы компонента при Ue= 240 ВAC-15 [Переключения]
0.2 x 106
Срок службы компонента при Ue= 240 ВПост. ток (DC)L/R = 50 мс: 2 контакта в серии при Ie= 0,5 A [Переключения]
0.15 x 106
максимальная частота коммутаций [Переключения/ч]
9000
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут
-25 - +50 °C
Температура окружающей средыв капсульном корпусе
- 25 - 40 °C
Температура окружающей средыТемпература окружающей среды, хранение
- 40 - 80 °C
установочное положениеустановочное положение
любое, кроме вертикального с клеммами A1/A2 снизу
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемЗамыкающие контакты
10 g
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемРазмыкающие контакты
8 g
Класс защиты
IP20
Защита от прикосновения при вертикальном управлении спереди (EN 50274)
защита от прикосновения пальцами и тыльной стороной кистей рук
Вес
0.042 кг
Поперечные сечения соединенияПружинные клеммытонкопроволочный с оконечной муфтой
1 x (1 - 2,5)
2 x (1 - 2,5) мм2
2 x (1 - 2,5) мм2
Поперечные сечения соединенияПружинные клеммыодно- или многожильные
Одинарный 16–14/двойной 16–14 AWG
Поперечные сечения соединенияПружинные клеммыСтандартная отвёртка
0,6 x 3,5 мм
Контакты
Принудительное управление коммутирующими элементами в модуле вспомогательного контакта (согласно IEC 60947-5-1, приложение L)
Да
Номинальная устойчивость к импульсу [Uimp]
6000 В перем. тока
Категория перенапряжения / степень загрязнения
III/3
Номинальные выдерживаемые напряжения изоляции [Ui]
690 В перем. тока
Номинальное напряжение [Ue]
600 В перем. тока
Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами
300 В перем. тока
Безопасное разъединение согласно EN 61140Между вспомогательными контактами
300 В перем. тока
Расчетный рабочий токобычный термический ток, 1-полюсныйПримечание
При максимально допустимой температуре окружающей среды.
Расчетный рабочий токобычный термический ток, 1-полюсныйОбычный термический ток [Ith]
10 A
Расчетный рабочий токAC-15220 В 230 В 240 В [Ie]
4 A
Расчетный рабочий токAC-15380 В 400 В 415 В [Ie]
2 A
Расчетный рабочий токAC-15500 В [Ie]
1.5 A
Расчетный рабочий токПост. ток (DC)
Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [24 В]
2.5 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:2 [60 В]
2.5 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [110 В]
1.5 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [220 В]
0.5 A
Расчетный рабочий токНадёжность контакта [Частота отказов]
<10-8, < один отказ на 100 млн. соединений
(при Ue= 24 В пост. тока, Umin= 17 В, Imin= 5,4 мА) λ
(при Ue= 24 В пост. тока, Umin= 17 В, Imin= 5,4 мА) λ
Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузок220 В 230 В 240 В
4 PKZM0
Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузок380 В 400 В 415 В
4 PKZM0
Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В
6 A gG/gL
Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В
10 A безынерционный
Электрические тепловые потери при нагрузке с IthРабота от перем. тока
1.5 W
Электрические тепловые потери при нагрузке с IthУправляется постоянным током DC
1.5 W
Электрические тепловые потери при нагрузке с IthЭлектрические тепловые потери на вспомогательный контакт при Ie Ie(15/230 В перем. тока)
0.24 W
Опробованные рабочие характеристики
Вспомогательный контактПилотный режимРабота от перем. тока
A600
Вспомогательный контактПилотный режимУправляется постоянным током DC
P300
Вспомогательный контактОбщее применениеПерем. ток (AC)
600 В
Вспомогательный контактОбщее применениеПерем. ток (AC)
10 A
Вспомогательный контактОбщее применениеПост. ток (DC)
250 В
Вспомогательный контактОбщее применениеПост. ток (DC)
0.5 A
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
4 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0.24 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+50 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Auxiliary switch block ([email protected] [AKN342013])
Number of contacts as change-over contact
0
Number of contacts as normally open contact
4
Number of contacts as normally closed contact
0
Number of fault-signal switches
0
Rated operation current Ie at AC-15, 230 V
4 A
Type of electric connection
Spring clamp connection
Model
Top mounting
Mounting method
Front fastening
Lamp holder
None
Апробации
Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Характеристики
характеристика
Кратковременное включение 3-полюсное
Пауза между двумя приложениями нагрузки: 15 минут
Пауза между двумя приложениями нагрузки: 15 минут
Размеры
83 мм: DILE… + …DILE(M)
86 мм: DILE…-C... + …DILE(M)
86 мм: DILE…-C... + …DILE(M)
| Характеристика | Значение |
|---|---|
| Number of contacts as change-over contact (EF008257) | 0 |
| Number of contacts as normally open contact (EF008256) | 4 |
| Number of contacts as normally closed contact (EF008255) | 0 |
| Number of fault-signal switches (EF007613) | 0 |
| Rated operation current Ie at AC-15, 230 V (EF001385) | 4 A |
| Type of electric connection (EF003961) | Spring clamp connection |
| Model (EF000010) | Clip-on |
| Mounting method (EF000003) | Front fastening |
| Lamp holder (EF000048) | None |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| 40DILE-C Y7-230263 230263 RU_230263.pdf | 318 Kbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
