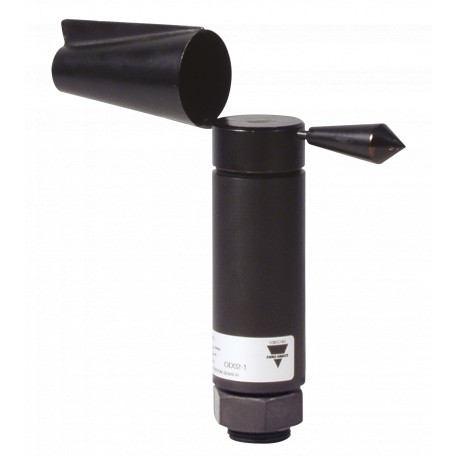

DWS-D-DAC13 CARLO GAVAZZI Параметры BOX выбранной системы Кабель датчика Ø40 соединение Функция Направление ..

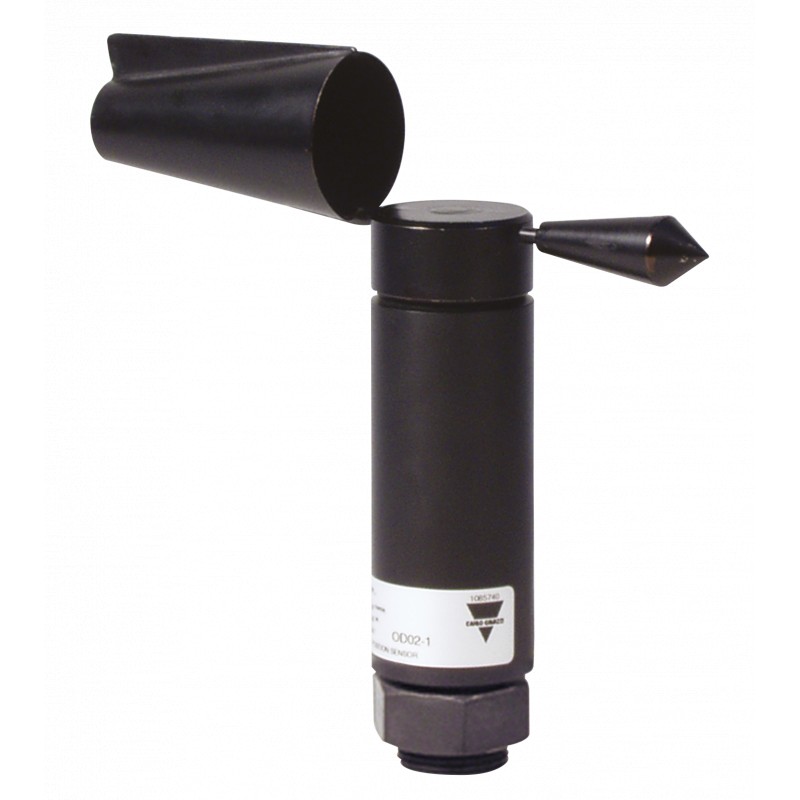

WindVane
ПВХ корпус, Ротор в blackpainted нержавеющей стали
Тип ДВС-д-DAC13
• Флюгер на относительное направление ветра
• Оптико-электронные системы обнаружения
• ФНП- & Тип NPN-выходы с открытым коллектором в одном корпусе
• Индикация 0 и 90 с интервалом
• 10 до 28 В постоянного тока Напряжение питания
• Все входы и выходы защищены от обратной полярности и переходных процессов
• Встроенный обогреватель
• Пыли уплотнения
Описание Продукта
Ключевые Заказ
ДВС-Д-DAC13
ДВС-д-DAC13 является относительным windvane designedmainly для ветряка промышленности для измерения относительного направления ветра.
Продукт содержит и транзисторным PNP - и NPN - выходы с открытым коллектором, в котором фиксированный ток switchedaccord - щения в выбранном направлении. Встроенный саморегулирующийся нагреватель снижает риск остекление. Нагреватель поставляется отдельно, которая
позволяет контролировать отопление.
В ДВС-д-DAC13 оснащена специально разработанным механизмом защиты, который защищает подшипники и электронных деталей от грязи и влажности.
В bodyofthesensoris изготовлен из черного ПВХ, и ротор производится из нержавеющей стали.
Динамический датчик ветра
Направление ветра цифрового выхода (будущее подтипы) Кабельное версию
Стандартная Длина кабеля в метрах полный*)
*) может быть задана заказчиком
Спецификации
Номинальное рабочее напряжение
UB12 до 24 VDC UC10 до 28 В постоянного тока
Потребляемый ток (без калорифера) прибл. 20 мА (все выходы выключены)
OutputSpecifications
Сигнал
NPN с открытым коллектором
постоянный ток sinkSquare волны 12.5 ма ± 2 ма PNP с открытым коллектором
источник постоянного тока прямоугольная волна 12.5 ма ± 2 ма
Выходная мощность£ 250 МВт
Нагрузки минимальное напряжение. 10 VDC Макс. 28 В постоянного тока
Напряжение dropTyp. 4.9 вольт
Общие Характеристики
Размеры
Флюгер length345 мм
ThreadExternal резьбы: М28 х 2 с одной гайкой
Материалы
Тело черный ПВХ ротора из нержавеющей стали
(Марки AISI 303), черный покрашенный
Подшипники Приборные шарикоподшипники, нержавеющая сталь
CableShielded серый ПВХ,
8 x 0,25 мм2
Ротор/корпус tighteningDust лабиринт
Среды
Степень защиты IP54
Окружающей среды humidity0 до 100% относительной влажности
Климатические высокими protectionAgainst влажности, соли и пыли
Температура окружающей среды
Рабочая температура от -20 до 60°C (-4 до +140°F) Температура хранения-20 до 60°C (-4 до +140°F)
Система отопления> от -20°C (> от -4°F) нагреватель PTC-элемент, Напряжение питания от 12 до 24 В переменного/постоянного тока
на отдельных проводах
Технические характеристики могут быть изменены без предварительного уведомления (02.12.03)1
