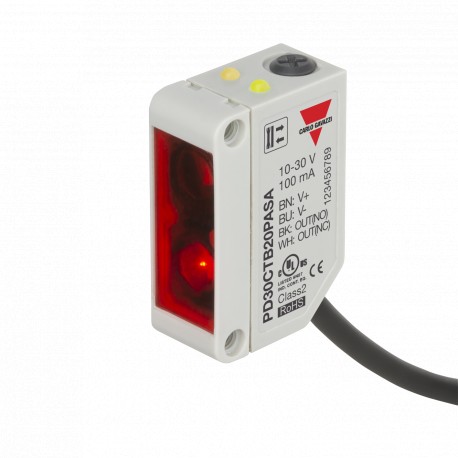

PD30CTB20PASA CARLO GAVAZZI Система прямого Reflex выбранные параметры с подавлением фона прямоугольной СФЕР..
PD30CTB20PASA
CARLO GAVAZZI
Система прямого Reflex выбранные параметры с подавлением фона прямоугольной СФЕРА BOX 200 ... 400 мм PNP ВЫХОД Соединительный кабель CC Материал Пластик Другие ДОСТИГАЕМОСТЬ BOX 200 мм 30 х 20 х 10,8 мм Дополнительный материал ABS 035N000 Top Потенциометр
Фотоэлемент подавления фона, миниатюрный, VCC пластик, с потенциометром сверху
Диффузно-отражающий фотоэлектрический датчик с регулируемым подавлением фона, диапазон: 0-200 мм, красный свет без полярности 625 нм, источник питания 10-30 В постоянного тока, выход PNP, N.O. и N.C., переключение света и темноты, кабельное соединение, корпус 10x30x20 мм
Датчики (сенсоры) > Световой сканер с скрытым фоном
Sensors > Photoelectric Sensors
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами CARLO GAVAZZI
Best sellers
▲Описание
▲Photoelectrics
Диффузное отражение, подавление фона
Тип PD30CTB20....СА
• Миниатюрный датчик диапазон
• Диапазон: 200 мм
• Регулировка чувствительности верхний потенциометр
• Модулированный, красным светом 625 нм
• Напряжение питания: от 10 до 30 В постоянного тока
• Выход: 100 ма NPN или PNP предустановленных
• Создавать и разрушать функция переключения
• Светодиодная индикация для выхода, стабильности и силы
• Защита: защита от обратной полярности, короткого замыкания и переходных процессов
• Превосходное представление EMC
• Цвет отл. соответствия
Описание Продукта
Заказ ключ PD30CTB20NASA
Семья ThePD30CTB20sensor вступает в компактном
10 х 30 х 20 мм усиленный
ПММА/корпус ABS.
Applicationswherehigh-АС Thesensorsareusefulin - curacydetectionas также требуется небольшой размер. Compacthousingandhigh powerLED производительность-Размер forexcellent соотношение.
Выбор Типа
Функция Thepotentiometer для регулировки чувствительности датчиков очень гибкий. Выходном Тип предустановки (NPN или PNP), и переключающий выход functionis No и NC выход.
Тип
Стиль корпуса корпус размер корпуса Материал корпуса
Принцип обнаружения расстояние срабатывания Тип выхода
Конфигурация выхода
Регулировка чувствительности
Корпус Подключение ассортименте заказ нет. Заказ нет. Ш x В x Г ЗП НПН ПНП
Делают перерыв и переключение и переключение
10 х 30 х 20 мм 200 мм CablePD 30 СТВ 20 NASAPD 30 СТВ 20 Паша
Спецификации
Номинальное рабочее расстояние (ЗП)до 200 мм, опорная цель, Кодак тестовая карта р27 на г. поставы, белого цвета, с коэффициентом отражения 90%, 100 x 100 мм
Максимальное расстояние обнаружения
@ 200 мм белый фон
Белый объект на 90% рефл. ≤ 200 мм серый объекта 18% рефл.≤ 200 мм черный объект 6% рефл. ≤ 200 мм
Слепая зона 10 мм
Чувствительность
Электрические adjustmment210 механической регулировкой 240
Температурный дрейф ≤ 0.05%/ ° с
Гистерезис (Ч) ≤ 10%
Номинальный вольт. (УБ )от 10 до 30 В постоянного тока (пульсация в комплекте)
Пульсация (Urpp) ≤ 10%
Выходной ток
Непрерывный (т. е.)≤ 100 ма кратковременной (я)≤ 100 ма
(Макс. грузоподъемность 100 НФ)
Нет питания на холостом ходу (IO) ≤ 20 мА при UBmax
≤ 40 ма @ UBmin
Минимальный рабочий ток (IM) в ≤ 0,5 ма
Остаточный ток (ИК )≤ 100 мкА
Падение напряжения (уд ) ≤ 2 в пост. тока @ т. е. Макс.
Защита от короткого замыкания, обратной полярности и переходных процессов
InGaAlP источник света, светодиод, 625 нм
Свет typeRed, модулированного
Излучатель угол± 2.5 º @ половина расстояния срабатывания
Рассеянный свет≤ 10,000 люкс Рабочая частота (F) ≤ 500 Гц Время отклика
Выкл-вкл (т)≤ 1 мс
Вкл-выкл (щеголь) ≤ 1 мс
Задержка при включении питания (ТВ)≤ 200 мс
Outputfunction
Открытый коллектор NPN или PNP датчика Тип
Выход функции functionn переключения.О'. и С. Н.
Технические характеристики могут быть изменены без предварительного уведомления (20.08.2014) 1
| Характеристика | Значение |
|---|---|
| Adjustment range (EF002300) | 25 mm |
| Triangulation (EF008296) | Background fade-out |
| Rated switching distance (EF008289) | 200 mm |
| Max. switching distance (EF007367) | 200 mm |
| Max. output current (EF001315) | 100 mA |
| With reflector (EF007448) | No |
| Analogue output 0 V ... 10 V (EF006807) | No |
| Analogue output 0 mA ... 20 mA (EF006808) | No |
| Analogue output 4 mA ... 20 mA (EF006810) | No |
| Analogue output -10 V ... +10 V (EF006809) | No |
| With other analogue output (EF007485) | No |
| Setting procedure (EF003994) | Manual adjustment |
| With communication interface analogue (EF007305) | No |
| With communication interface AS-Interface (EF007306) | No |
| With communication interface CANOpen (EF007307) | No |
| With communication interface DeviceNet (EF007308) | No |
| With communication interface Ethernet (EF007309) | No |
| With communication interface INTERBUS (EF007310) | No |
| With communication interface PROFIBUS (EF007311) | No |
| With communication interface RS-232 (EF007312) | No |
| With communication interface RS-422 (EF007313) | No |
| With communication interface RS-485 (EF007314) | No |
| With communication interface SSD (EF007315) | No |
| With communication interface SSI (EF007316) | No |
| Number of semiconductor outputs with signalling function (EF003945) | 2 |
| Number of protected semiconductor outputs (EF003951) | 2 |
| Type of electric connection (EF003961) | Cable |
| Type of switching output (EF003962) | PNP |
| Type of switch function (EF003963) | Anticoincidence |
| Construction type housing (EF004008) | Cuboid |
| Width sensor (EF007094) | 10 mm |
| Height of sensor (EF007283) | 20 mm |
| Length of sensor (EF007334) | 30 mm |
| Sensing mode (EF007503) | Light-/dark switching |
| Material of optical surface (EF004134) | Plastic |
| Housing material (EF001596) | Plastic |
| Max. output current at protected output (EF004035) | 100 mA |
| Min. reflector distance (EF004046) | 10 mm |
| Ambient temperature (EF002386) | -25 °C |
| Response time (EF004094) | 1 ms |
| Switching frequency (EF003587) | 500 Hz |
| Rated control supply voltage DC (EF003980) | 10 V |
| Voltage type (EF000187) | DC |
| Wavelength of the sensor (EF004132) | 625 nm |
| Type of light (EF004029) | Polarity free red light |
| Light dot (EF004030) | 28 mm² |
| AWG-number (EF007010) | 26 |
| Material of cable sheath (EF004136) | Polyvinyl chloride (PVC) |
| Degree of protection (IP) (EF005474) | IP67 |
Datasheet - PDF
