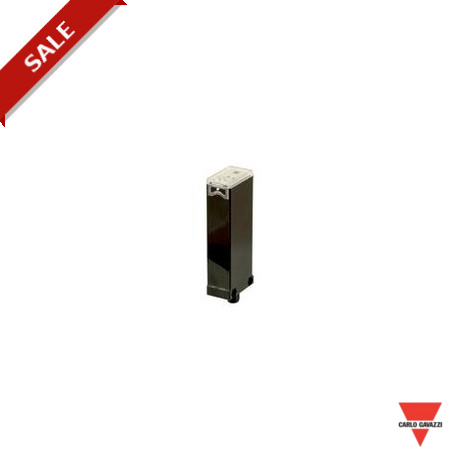

PD112CNB25BP CARLO GAVAZZI BOX прямоугольная ОБЛАСТЬ ПРИМЕНЕНИЯ 1 ... 5 м Соединительный кабель ВЫХОД NPN / ..
PD112CNB25BP
CARLO GAVAZZI
BOX прямоугольная ОБЛАСТЬ ПРИМЕНЕНИЯ 1 ... 5 м Соединительный кабель ВЫХОД NPN / PNP CC Материал Пластик Другие ОБЛАСТЬ ПРИМЕНЕНИЯ 2.5 м BOX 112 х 45 х 25 мм Дополнительный материал Входные PC тесты

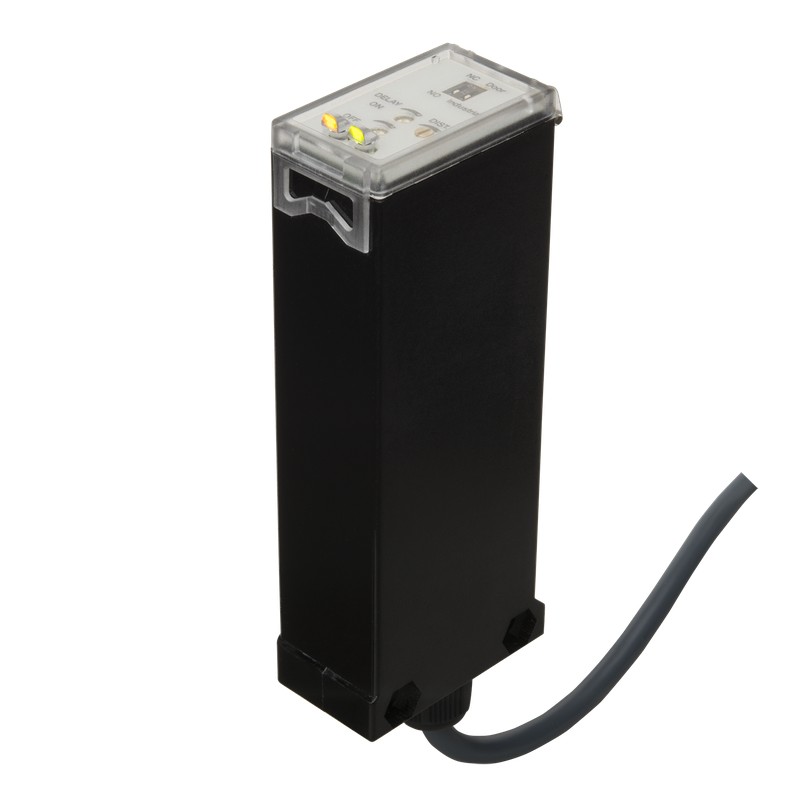

Фотоэлектрический датчик подавления фона, миниатюрный постоянного тока, расстояние установки, независимо от цвета объекта
Диффузно-отражающий фотоэлектрический датчик с регулируемым подавлением фона, диапазон: 0-2500 мм, инфракрасный модулированный свет 850 нм, источник питания 10-30 В постоянного тока, выход PNP/NPN, N.O. и N.C., переключение света и темноты, кабельное соединение, корпус 112x45x25 мм
Датчики (сенсоры) > Световой сканер с скрытым фоном
Sensors > Photoelectric Sensors
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами CARLO GAVAZZI
Best sellers
▲Описание
▲Photoelectrics подавлением заднего фона Тип PD112CNB25BP..
• Диапазон: 2500 мм
• Точные и стабильные регулировка расстояния
• Модулированный инфракрасный свет 850 нм
• Напряжение питания: от 10 до 30 В постоянного тока
• Выход: 200 ма, NPN или PNP предустановленных
• Сделать перерыв или функцию переключения по выбору
• Регулируемый / выключения, 1 – 16 сек.
• Индикация СИД выхода и питания
• Защита: защита от обратной полярности, короткого замыкания и переходных процессов
• Кабель и вилка версий
• Превосходное представление EMC
• Функция удаленного тестирования (немой)
Описание Продукта
Заказ ключ PD112CNB25BPM1
Датчик PD112CNB25 поставляется в 112 х 45 х 25 мм прочного поликарбоната (ПК) жилья. Датчики полезны долгосрочного inapplicationswhere и требуется высокая точность обнаружения.
Прочный корпус, сложные механические конструкции и наивысшей мощности СИД для отличная производительность в суровых условиях.
Датчик имеет входной тест для doormode,предназначен
remotelydisable(немой)эмитента и тем самым оценить регулятор двери thesensorfunctionfroma или, например, ПЛК. Но/НЗ выходном typeispreset (NPNand ФНП)с возможностью выбора switchingfunction.
2 выбираемые режимы построены в: ”Промышленный” для общей автоматизации и ”дверь” specificallyfor контроль двери и ворота.
Тип
Стиль корпуса корпус размер корпуса Материал корпуса определение длины принципе расстояние срабатывания Тип выхода
Конфигурация выхода
Тип подключения
Выбор Типа
HousingRange ConnectionOrdering нет. Ш x В x DSnNPN и PNP
Сделать перерыв или переключение
25 х 107.5 х45 mm500 - 2500 mmCable ПД 112 КСД 25 ВР
25 х 107.5 х45 mm500 - 2500 mmPlug ПД 112 КСД 25 BPM1
Спецификации
Номинальное рабочее расстояние (ЗП)от 50 до 2500 мм, ркомендации целевой Кодак
тестовая карта р27 на г. поставы, белый, 90%
светоотражающие, 200 x 200 мм
Фон adjustment500 до 2500 мм
(28 витков калибровочный винт)
Слепая зона 50 мм Температурный дрейф ≤ 0.2%/ЄС Номинальный вольт. (УБ )от 10 до 30 В постоянного тока
(пульсация включены)
Пульсация (Urpp ) ≤ 10%
Выходной ток
Непрерывный (т. е.) ≤ 200 ма
(Макс. грузоподъемность 100 НФ)
Нет питания на холостом ходу (IO)≤ 40 ма @ 24 В постоянного тока
Минимальный рабочий ток (IM) в 0,5 ма
Остаточный ток (ИК ) ≤ 100 мкА
Падение напряжения (уд ) ≤ 2.5 В постоянного тока 200 ма
Защита от короткого замыкания, обратной полярности и переходных процессов
Технологии gaalas источник света, светодиоды, 850 нм
Свет typeInfrared, модулированного
Угол зондирования
Отрасли± 1.9 º дверь ± 2.6 º
Окружающей среды light10,000 люкс
Свет spot60 мм @ 1.5 м
Рабочая частота
Промышленность 250 Гц
Door16.7 Гц
Время отклика
Выкл-вкл (т) Индустрия ≤ 2 мс вкл-выкл (щеголь ) отрасли ≤ 2 мс, выкл-вкл (т)дверь≤ 30 мс вкл-выкл (щеголь )дверь≤ 30 мс
Задержка при включении питания (ТВ) ≤ 50 мс
Задержка выхода
На задержки с 1-16
Выкл-delay1-16 с.
Функция выхода
NPN и PNPPreset
Нет функции/НЗ переключения выбирается с помощью DIP-переключателя
Технические характеристики могут быть изменены без предварительного уведомления (29.01.2009) 1
| Характеристика | Значение |
|---|---|
| Adjustment range (EF002300) | 500 mm |
| Triangulation (EF008296) | Background fade-out |
| Rated switching distance (EF008289) | 2500 mm |
| Max. switching distance (EF007367) | 2500 mm |
| Max. output current (EF001315) | 200 mA |
| With reflector (EF007448) | No |
| Analogue output 0 V ... 10 V (EF006807) | No |
| Analogue output 0 mA ... 20 mA (EF006808) | No |
| Analogue output 4 mA ... 20 mA (EF006810) | No |
| Analogue output -10 V ... +10 V (EF006809) | No |
| With other analogue output (EF007485) | No |
| Setting procedure (EF003994) | Manual adjustment |
| With communication interface AS-Interface (EF007306) | No |
| With communication interface CANOpen (EF007307) | No |
| With communication interface DeviceNet (EF007308) | No |
| With communication interface Ethernet (EF007309) | No |
| With communication interface INTERBUS (EF007310) | No |
| With communication interface PROFIBUS (EF007311) | No |
| With communication interface RS-232 (EF007312) | No |
| With communication interface RS-422 (EF007313) | No |
| With communication interface RS-485 (EF007314) | No |
| With communication interface SSD (EF007315) | No |
| With communication interface SSI (EF007316) | No |
| Number of semiconductor outputs with signalling function (EF003945) | 2 |
| Number of contact energized outputs with signalling function (EF003946) | 0 |
| Number of protected semiconductor outputs (EF003951) | 2 |
| Number of protected contact energized outputs (EF003952) | 0 |
| Type of electric connection (EF003961) | Cable |
| Type of switching output (EF003962) | PNP/NPN |
| Type of switch function (EF003963) | Programmable/configurable |
| Construction type housing (EF004008) | Cuboid |
| Width sensor (EF007094) | 25 mm |
| Height of sensor (EF007283) | 45 mm |
| Length of sensor (EF007334) | 112 mm |
| Sensing mode (EF007503) | Light-/dark switching |
| Material of optical surface (EF004134) | Plastic |
| Housing material (EF001596) | Plastic |
| Max. output current at protected output (EF004035) | 200 mA |
| Min. reflector distance (EF004046) | 50 mm |
| Ambient temperature (EF002386) | -25 °C |
| Response time (EF004094) | 2 ms |
| Switching frequency (EF003587) | 250 Hz |
| Type of safety according to IEC 61496-1 (EF004105) | 2 |
| Rated control supply voltage AC 50 Hz (EF003978) | 0 V |
| Rated control supply voltage DC (EF003980) | 10 V |
| Voltage type (EF000187) | DC |
| Wavelength of the sensor (EF004132) | 850 nm |
| Type of light (EF004029) | Infrared light |
| Light dot (EF004030) | 6340 mm² |
| AWG-number (EF007010) | 22 |
| Material of cable sheath (EF004136) | Polyvinyl chloride (PVC) |
| Suitable for safety functions (EF001597) | Yes |
| Degree of protection (IP) (EF005474) | IP67 |
Datasheet - PDF
