Реле Контроля
Правда RMS 3-фазы, чередование фаз/потеря - Ассиметрия
Типы DPB02, PPB02

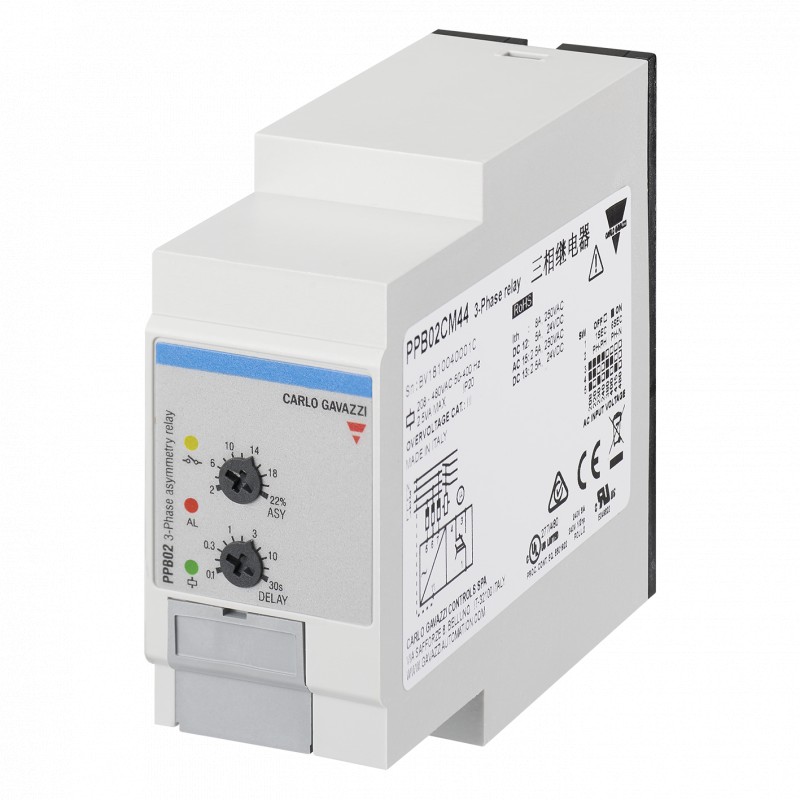

DPB02 PPB02
• СТРК 3-фазного чередования фаз, обрыва фазы и несимметрии реле контроля
• Определить, когда все 3 фазы присутствуют и правильной последовательности
• Определить, если уровень асимметрии ниже заданного значения
• Измерение собственного источника питания
• Выбор диапазона измерения с помощью DIP-переключателей
• Регулируемая асимметрии на относительной шкале
• Регулируемая функция задержки (от 0,1 до 30 секунд)
• Выход: 8 А реле spdt н. е.
• Для монтажа на DIN-рейку в соответствии с
Дин/стандарта EN 50 022 (DPB02) или подключаемый модуль (PPB02)
• 22.5 мм корпус Евронорм (DPB02)
или 36 плагин мм модуль (PPB02)
• Светодиодная индикация для реле, сигнализации и питания на
Ключевые DescriptionOrdering Продукта
ДПБ М23 02 с
3-фазный или 3-фазный+нейтраль напряжение реле контроля последовательности forphase, обрыв фазы и асимметрию со встроенной функцией задержки по времени.
Supplyranges from208 в
480VACcoveredbytwo нескольких реле напряжения.
Тип Функции Жилья
Номер деталя
Выход
Питания
Выбор Типа
Монтаж OutputSupply: 208 до 240 В питания переменного тока: 380 до 415 В переменного тока питания: 380 до 480 ВПТ
DIN-рейку однополюсный двухпозиционный ДПБ 02 с M23DPB 02 с М48
Плагин inSPDT ППБ 02 с М23 ППБ 02 с М48
InputSpecifications
Технические Характеристики Выходная
Вход
Л1, Л2, Л3, Н DPB02: клеммы Л1, Л2, Л3, Н PPB02: клеммы 5, 6, 7, 11
Измерить свои предложения
Примечание: Подсоедините нейтральный, только если он по своей природе на звезду-центр
Диапазоны измерения
208 до 240 VAC177 до 275 ∆ВПТ
380 до 480 ВПТ (DPB02CM48)323 до 550 ∆ВПТ
380 до 415 в ~ ∆(PPB02CM48)323 до 475 ВПТ
Диапазоны
Асимметрия 2 до 22%
от номинального напряжения
Реле OutputSPDT
Номинальное напряжение изоляции 250 В переменного тока
Контактные рейтинги (AgSnO2) µ
Резистивный loadsAC 1 8 А @ 250 В переменного тока 12 В постоянного тока 5 А @ 24 В постоянного тока
Небольшой индуктивной нагрузке АС 15 2.5 а @ 250 В переменного тока 13 2.5 а @ 24 В постоянного тока
Механические≥ 30 x 106 операций жизни
Электрическая долговечность≥ 105 операций
(в 8 А, 250 В, соѕ ϕ = 1)
Рабочая частота ≤ операций 7200/ч.
Диэлектрическая прочность
Диэлектрик kVAC напряжение2 (среднеквадратичное значение) Номинальное импульсное вольт. 4 кв (1.2/50 МКС)
Примечание: входное напряжение не должно превышать максимального номинального напряжения или падения ниже максимального номинального напряжения, о которых говорилось выше.
Технические характеристики могут быть изменены без предварительного уведомления (31.03.10)1
