> ABB>промышленное>S200M-UC>S202M-C10UC 2CDS272061R0104 ABB Автоматический выключатель S200MUC, 2P, C, 10A
Предыдущий товар Следующий продукт

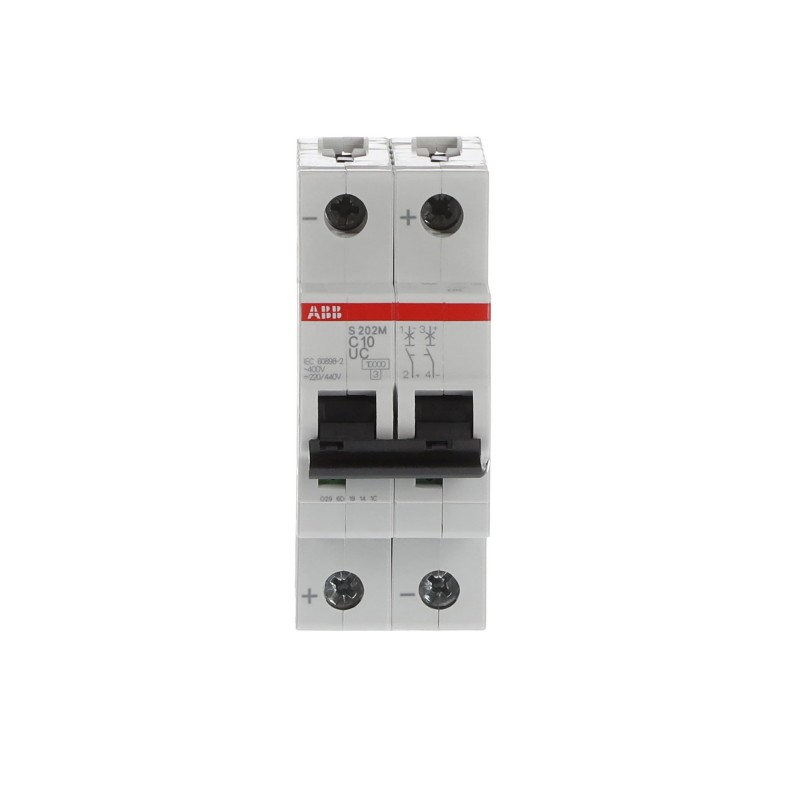

S202M-C10UC 2CDS272061R0104 ABB Автоматический выключатель S200MUC, 2P, C, 10A Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

S202M-C10UC 2CDS272061R0104 ABB Автоматический выключатель S200MUC, 2P, C, 10A

S202M-C10UC

2CDS272061R0104

ABB

Автоматический выключатель S200MUC, 2P, C, 10A

Миниатюрный автоматический выключатель - S200MUC - 2P - 10 A - C - (AC) 10 кА

Подробнее


промышленное > S200M-UC

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Миниатюрный автомат защити цепи С 200 м УЦ расширяет установленные
Система ABB про м компактный® ассортимент продукции с MCB для постоянного и переменного тока. С 200 м НЯК поражает своим диапазоном характеристик и, соответственно, большое количество согласований. Его высокий встроенный короткого замыкания отключающая способность по
весь модельный ряд, гибкая ac и DC применение и его одобрения и в соответствии со всеми основными международными и местными стандартами, сделать его по-настоящему уникальным.

Все нынешние системы ПРО м компактный® аксессуары может быть легко в сочетании с новой модельной линии. Будь то хранение или проектирование, планирование, установка и техническое обслуживание оборудования, в 200 м UC является простым и гибким решением.
+
–

Аксессуары

Показывают принадлежность изображений
Изображения Продукта

Просмотр Эскизов Elastislide Карусель
  • S202M-C10UC - image 0
ПредыдущиеДалее
Просмотр Эскизов Конце Elastislide Карусель
РГ-превью
и предыдущее изображение следующее изображение
и {{/если}} див> див> див> див> див>РГ-галерея/ Изображений Продукта
ИдентификаторКоличествоЕдиница ИзмеренияТипОписание
2CCA880100R0001
ОдинкусокКМВ-100ПСКМВ-100шт датчик
2CCA880101R0001
ОдинкусокКМВ-101PSКМВ-101PS датчик
2CCA880102R0001
ОдинкусокКМВ-102PSКМВ-102PS датчик
2CDS200909R0001
ОдинкусокS2C-А1S2C-А1 - шунт поездки
2CDS200909R0002
ОдинкусокS2C-А2S2C-А2 - шунт поездки
2CDS200912R0001
ОдинкусокS2C-H6RS2C-H6R - вспомогательный контакт
2CDS200918R0001
ОдинкусокS2C-НТS2C-НТ - ручные нейтральный
2CDS200922R0001
ОдинкусокS2C-С/H6RS2C-с/H6R - сигнальный / вспомогательный контакт
2CDS200936R0001
ОдинкусокS2C-H11LS2C-H11L - вспомогательный контакт
2CDS200936R0002
ОдинкусокS2C-H20LS2C-H20L - вспомогательный контакт
2CDS200936R0003
ОдинкусокS2C-H02LS2C-H02L - вспомогательный контакт
2CDS200946R0001
ОдинкусокS2C-Н6-11рS2C-Н6-11р - вспомогательный контакт
2CDS200946R0002
ОдинкусокS2C-Н6-20рS2C-Н6-20р - вспомогательный контакт
2CDS200946R0003
ОдинкусокS2C-H6-из микшерный пульт 02RS2C-H6-из микшерный пульт 02R - вспомогательный контакт
2CDS200970R0001
ОдинкусокS2C-Н01S2C-Н01 - вспомогательный контакт
2CDS200970R0002
ОдинкусокS2C-Н10S2C-Н10 - вспомогательный контакт
2CSS200911R0001
ОдинкусокS2C-UA В 12 В ПОСТОЯННОГО ТОКАS2C-УА 12 В постоянного тока - расцепитель пониженного напряжения
2CSS200911R0002
ОдинкусокS2C-UA В 24 В ПЕРЕМЕННОГО ТОКАS2C-UA в 24 В AC - отпуск Недонапряжения
2CSS200911R0003
ОдинкусокS2C-UA В 48 АСS2C-UA в 48 В переменного тока - расцепитель минимального напряжения
2CSS200911R0004
ОдинкусокS2C-UA В 110 В ПЕРЕМЕННОГО ТОКАS2C-ПС 110 АС - отпуск Недонапряжения
2CSS200911R0005
ОдинкусокS2C-UA ДЛЯ 230 В ПЕРЕМЕННОГО ТОКАS2C-UA для 230 переменного тока - отпуск Недонапряжения
2CSS200911R0006
ОдинкусокS2C-UA В 400 ПЕРЕМЕННОГО ТОКАS2C-UA в 400 В AC - отпуск Недонапряжения
2CSS200911R0007
ОдинкусокS2C-UA В 24 В DCS2C-UA в 24 В постоянного тока - расцепитель минимального напряжения
2CSS200911R0008
ОдинкусокS2C-UA В 48 В DCS2C-UA в 48 В DC - отпуск Недонапряжения
2CSS200911R0009
ОдинкусокS2C-ПС 110 ПОСТОЯННОГО ТОКАS2C-ПС 110 постоянного тока - отпуск Недонапряжения
2CSS200911R0010
ОдинкусокS2C-UA В 230 В ПОСТОЯННОГО ТОКАS2C-UA в 230 В DC - отпуск Недонапряжения
2CSS200998R0001
ОдинкусокS2C-ВРS2C-ВР - механическое размыкающее устройство
2CSS200999R0001
ОдинкусокS2C-ЕСТЬS2C-есть - разъем-базы
2CSS201997R0013
ОдинкусокS2C-СМ1S2C-СМ1 - управляющее устройство двигателя
2CSS203997R0013
ОдинкусокS2C-СМ2/3S2C-см2/3 - управляющее устройство двигателя
2CSS204997R0013
ОдинкусокS2C-СМ4S2C-СМ4 - управляющее устройство двигателя
GHS2001901R0003
ОдинкусокS2C-DH ПОS2C-DH по - механических аксессуаров

Заказ

  • Количество Минимального Заказа:
    1 шт
  • Номер Таможенного Тарифа:
    Восемьдесят пять миллионов триста шестьдесят две тысячи десять

Популярные Загрузки

  • Паспорт, Техническая Информация:
    2CDC002142D0207
  • Инструкции и руководства:
    2CDC002142D0207

Размеры

  • Чистая Ширина Изделия:
    Тридцать пятьмм
  • Продукт Чистая Глубина / Длина:
    Шестьдесят девятьмм
  • Продукт Чистая Высота:
    Восемьдесят восемьмм
  • Продукт Вес Нетто:
    0.25кг

Технические

  • Стандарты:
    МЭК/EN 60898-2
    МЭК/EN 60947-2
  • Количество полюсов:
    Два
  • Характеристика Срабатывания:
    С
  • Номинальный Ток (ЯН):
    10 а
  • Номинальное Рабочее Напряжение:
    соотв. МЭК 60898-1 400 В переменного тока
    соотв. МЭК 60898-1 440 В постоянного тока
    соотв. МЭК 60898-2 400 В переменного тока
    соотв. МЭК 60898-2 440 В постоянного тока
    соотв. с IEC 60947-2 440 V переменного тока
    соотв. с IEC 60947-2 440 V постоянного тока
  • Потери Мощности:
    3.38 Вт
    при номинальных эксплуатационных условиях на Полюс 1.69 Вт
  • Номинальное Напряжение Изоляции (Уя):
    соотв. МЭК/En 60664-1 484 в
  • Рабочее Напряжение:
    Максимальная (ВКЛ. Толерантности) 440 В переменного тока
    Максимальная (ВКЛ. Допуска) 500 в DC
    Максимум 440 В переменного тока
    Максимум 500 В постоянного тока
    Минимум 12 В переменного тока
    Минимум 12 В постоянного тока
  • Номинальная частота (F):
    Постоянного тока
    50 Гц
    60 Гц
  • Расклассифицированная Емкость Короткого Замыкания (ЯЦН):
    (253 В AC) 10 ка
    (400 В AC) 10 ка
    (440 В постоянного тока) 10 ка
  • Номинальное Предельное Короткое Замыкание Ломая Емкость (ЯКР):
    (220 В DC) 25 ка
    (440 В AC) 10 ка
    (440 В постоянного тока) 10 ка
  • Номинальный Сервис Короткое Замыкание Ломая Емкость (Яв CS):
    (220 В DC) 20 ка
  • Ограничивая Класс Энергопотребления:
    Три
  • Категория Перенапряжения:
    III в
  • Степень Загрязнения:
    Два
  • Номинальное Импульсное Выдерживаемое Напряжение (U Вчертенок):
    4 кв
    (6.2 KV уровень @ море)
    (5.0 кв @ 2000 м)
  • Диэлектрические Испытательное Напряжение:
    50 / 60 Гц, 1 мин: 2 кв
  • Материал Корпуса:
    Изоляция Группа I, цвет RAL 7035
  • Тип Привода:
    Изоляция группы II, черный, герметичный
  • Индикация Положения Контакта:
    Красный / зеленый
  • Степень защиты:
    Степень защиты IP20
  • Примечания:
    Пылевлагозащита IP40 в корпусе с крышкой; обратите внимание, полярность устройства
  • Электрическая Выносливость:
    20000 циклов переменного тока
  • Механическая Износостойкость (Нendu):
    Цикл 20000
  • Тип Терминала:
    Винтовые Клеммы
  • Винтового Типа Терминал:
    Безотказный двунаправленный цилиндра-подъемника терминал
  • Соединительная Способность:
    Шинопровод 10 / 10 мм2
    Гибкий с наконечником 0.75 ... 25 мм2
    Гибкий 0.75 ... 25 мм2
    Жесткая 0.75 ... 35 мм2
    Многожильный 35 мм2 0.75 ...
  • Момент Затяжки:
    2.8 Н·м
  • Рекомендуемый Драйвер Винта:
    Шлицевой 2
  • Монтаж на DIN-рейку:
    Рейку th35-7.5 (35 х 7,5 мм монтажная рейка) соотв. в МЭК 60715
    С th35-15 (35 x 15 мм монтажная рейка) соотв. в МЭК 60715
  • Монтажное Положение:
    Любой

Окружающей среды

  • Температура Окружающего Воздуха:
    Эксплуатации -25 ... +55 °С
    Хранения -40 ... +70 °С
  • Устойчивость к ударам в соотв. в соответствии с IEC 60068-2-27:
    25г / 2 амортизаторы / 13 мс
  • Устойчивость к вибрации в соотв. МЭК 60068-2-6:
    5 г, 20 циклов по 5 ... 150 ... 5 Гц при нагрузке 0.8 в
  • Условия Окружающей Среды:
    28 циклов
    с 55 °С / 90-96 %
    до 25 °C / 95-100 %

Техническая ул/ККА

  • Максимальное рабочее напряжение по UL/CSA для:
    480Y/277 В ПЕРЕМЕННОГО ТОКА
    500 В DC
  • Подключение емкости по UL/CSA для:
    Шинопровод 14-8 AWG кабель
    Дирижер 14-4 СРГ
  • Момент затяжки ул/КША:
    25 в·ЛБ
  • Прерывая оценкой соотв. в UL1077:
    (220 В AC) 10 ка
    (277 В AC) 6 ка
    (440 В постоянного тока) 10 ка
    (480Y / 277 В переменного тока) 10 ка
    (500 в DC) 10 ка

Сертификаты и декларации (номер документа)

  • Декларация соответствия - СЕ:
    2CDK400583D2702
  • Экологической Информации:
    2CDK400030D201
  • Инструкции и руководства:
    2CDC002142D0207

Информация Контейнер

  • Уровень Пакет 1 Единицы:
    5 шт.
  • Уровень Пакет 1 Ширина:
    92 мм
  • Уровень Пакет 1 Глубина / Длина:
    58 мм
  • Уровень Пакет 1 Высота:
    80 мм
  • Пакет Уровня 1 Вес Брутто:
    1.3 кг
  • Уровень пакет 1 код EAN:
    4013614424113
  • Уровень Пакет 2 Единицы:
    60 шт
  • Уровень Пакет 2 Ширина:
    275 мм
  • Уровень Пакет 2 Глубина / Длина:
    395 мм
  • Уровень Пакет 2 Высота:
    210 мм
  • Пакет Уровня 2 Вес Брутто:
    16 кг
  • Уровень пакет 2 НАЙТРОКС:
    4013614444463

Классификации

  • Объект Классификации Кода:
    Ф
  • Етим 4:
    EC000042 - миниатюрный выключатель (MCB)
  • Етим 5:
    EC000042 - миниатюрный выключатель (MCB)
  • Етим 6:
    EC000042 - миниатюрный выключатель (MCB)
  • Етим 7:
    EC000042 - миниатюрный выключатель (MCB)
  • екласс:
    7.0 27141901
  • СКТУООН:
    Тридцать девять миллионов сто двадцать одна тысяча шестьсот четырнадцать

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
