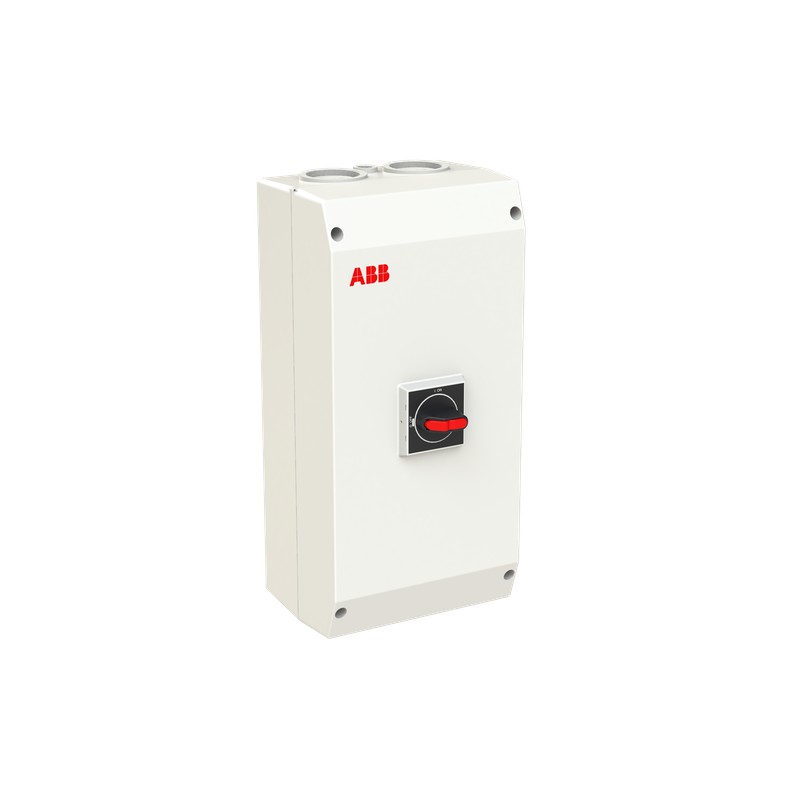

1SCA022812R7260 ABB Int. Выключатель в коробке OTP125B4M
1SCA022812R7260
ABB
Int. Выключатель в коробке OTP125B4M
Внутренний коробчатый разъединитель OTP125B4M
OTP125B4M Закрытый выключатель-разъединитель
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲| Круговое значение | |
|---|---|
| Шаблон отчетности по конфликтным минералам (CMRT) | 9АКК108467А5658 |
| Декларация REACH | 1СКК340076Д0201 |
| Информация о RoHS | 1СКК340075Д0201 |
| Закон о контроле за токсичными веществами (TSCA) | 1СКК340095Д0201 |
| упорядочение | |
| Минимальный объем заказа | 1 шт. |
| Номер таможенного тарифа | 85363030 |
| Страна происхождения | Финляндия (FI) |
| Популярные загрузки | |
| Техническое описание, Техническая информация | 1SCC340015C0201 |
| Инструкции и руководства | 1SCC340002М0012 |
| Механические чертежи | OTPK402014SM50.stp |
| Размеры | |
| Ширина нетто продукта | 200 мм |
| Высота нетто продукта | 400 мм |
| Глубина / длина нетто продукта | 140 мм |
| Вес нетто продукта | 2,3 кг |
| технический | |
| Номинальный рабочий ток AC-22A (Iми) | (380 ... 415 В) 125 А |
| (690 В) 125 А | |
| Номинальный рабочий ток AC-23A (Iми) | (380 ... 415 В) 90 А |
| (500 В) 70 А | |
| (690 В) 50 А | |
| Номинальная рабочая мощность AC-23A (Pми) | (380 ... 415 В) 45 кВт |
| (500 В) 45 кВт | |
| (690 В) 45 кВт | |
| Обычный тепловой ток (Iтем) | Полностью закрытый 125 A |
| Оценка теплоизоляционного напряжения (Uя) | в соответствии с IEC/EN 60664-1 750 В |
| Номинальное рабочее напряжение | Главный контур 750 В |
| Номинальная мощность короткого замыкания (Iсм) | (690 В переменного тока) 3,6 кА |
| Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw) | за 1 с 2,5 кА |
| Потери мощности | при номинальных рабочих условиях на полюс 6,3 Вт |
| Степень загрязнения | 3 |
| Цвет ручки | чёрный |
| Тип ручки | Дескриптор селектора |
| Стандарты | МЭК 60947-1, -3 |
| Количество полюсов | 4 |
| Нейтральный тип | Фиксированная и переключаемая нейтраль |
| Соединительная емкость главной цепи | Винтовой зажим 10... 70 мм² |
| Винтовой зажим / ПЭ клемма 4 шт., 10 ... 70 мм² | |
| Сечение кабеля | 10 ... 70 мм² |
| Длина зачистки проводов | 20 мм |
| Рекомендуемая отвертка | Главный контур шестигранник 4 |
| Положение ввода кабеля | Сверху и/или снизу |
| Кабельные розетки с каждой стороны | 2xM50+M16 / 2xM50+M16 |
| Степень защиты | в соответствии с IEC 60529 IP65 |
| Рейтинг ударопрочности | Корпус IK08 |
| Материал корпуса | пластмасса |
| Максимальное количество установленных вспомогательных контактов | 2 NO, 2 NC |
| Установленные вспомогательные контакты | 0 NO, 0 NC |
| Количество вспомогательных контактов NC | 0 |
| Количество вспомогательных контактов НЕТ | 0 |
| Момент затяжки | Главный контур 6 Н·м |
| Технический UL/CSA | |
| Длина зачистки проводов | 20 мм |
| Рекомендуемая отвертка | Главный контур шестигранник 4 |
| Момент затяжки | Главный контур 6 Н·м |
| экологический | |
| Статус RoHS | Следуя Директиве ЕС 2011/65/EU |
| Закон о контроле за токсичными веществами (TSCA) | 1СКК340095Д0201 |
| Сертификаты и декларации | |
| Сертификат BV | 1SCC340018D0204 |
| Декларация соответствия - CE | 1SCC340003D2704 |
| Сертификат DNV GL | 1SCC340045D0203 |
| Декларация REACH | 1СКК340076Д0201 |
| Информация о контейнерах | |
| Единицы 1-го уровня пакета | коробка 1 шт. |
| Ширина пакета 1-го уровня | 213 мм |
| Уровень пакета 1 Глубина / Длина | 417 мм |
| Высота пакета 1-го уровня | 197 мм |
| Вес брутто пакета 1-го уровня | 2,5 кг |
| Пакет EAN уровня 1 | 6417019274881 |
| Классификации | |
| Классификационный код объекта | кью |
| ИДВТ 7 | EC000216 - Разъединитель выключателя |
| ИДВТ 8 | EC000216 - Разъединитель выключателя |
| ИДВТ 9 | EC000216 - Выключатель-разъединитель (низковольтный) |
| УНСПСК | 39122205 |
| Код детализированной категории IDEA (IGCC) | 5166 >> Предохранительный выключатель |
| eКласс | V11.1 : 27371403 |
| Категория WEEE | 5. Малое оборудование (без внешнего измерения более 50 см) |
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as maintenance-/service switch (EF006986) | Yes |
| Version as safety switch (EF006985) | No |
| Version as emergency stop installation (EF006959) | No |
| Version as reversing switch (EF009408) | No |
| Number of switches (EF005586) | 1 |
| Max. rated operation voltage Ue AC (EF007355) | 750 V |
| Rated operating voltage (EF001435) | 750 V |
| Rated permanent current Iu (EF001389) | 125 A |
| Rated permanent current at AC-23, 400 V (EF011777) | 90 A |
| Rated short-time withstand current lcw (EF007050) | 2.5 kA |
| Rated operation power at AC-23, 400 V (EF007027) | 45 kW |
| Switching power at 400 V (EF009166) | 45 kW |
| Number of poles (EF001391) | 4 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Voltage release optional (EF007491) | No |
| Device construction (EF008240) | Complete device in housing |
| Suitable for front mounting 4-hole (EF007247) | No |
| Suitable for front mounting centre (EF007248) | No |
| Suitable for distribution board installation (EF007262) | Yes |
| Colour control element (EF007167) | Black |
| Type of control element (EF006976) | Long turning handle |
| Interlockable (EF006281) | Yes |
| Degree of protection (IP), front side (EF003118) | IP65 |
| Degree of protection (NEMA) (EF011959) | Other |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
