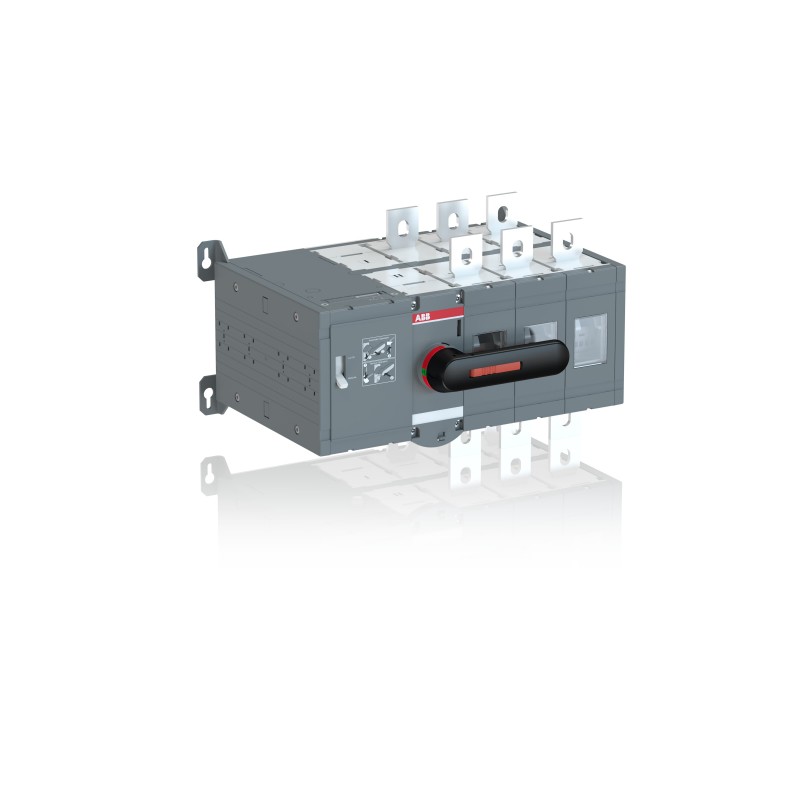

1SCA022873R1050 ABB Int. Коммутатор Двигатель OTM630E3CM110V Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022873R1050 ABB Int. Коммутатор Двигатель OTM630E3CM110V

1SCA022873R1050

ABB

Int. Коммутатор Двигатель OTM630E3CM110V

КОММУТАТОР ДВИГАТЕЛЕЙ OTM630E3CM110V

OTM630E3CM110V МОТОРИЗОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ C/O

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $3,135.99
Цена за единицу: $3,135.99
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Круговое значение
Шаблон отчетности по конфликтным минералам (CMRT)9АКК108467А5658
Инструкции по окончанию срока службы1СКК303059М0201
Информация об окружающей среде1СЦК303036Д0202
Декларация REACH1SCC011021D0201
Информация о RoHS1SCC011020D0201
упорядочение
Минимальный объем заказа1 шт.
Номер таможенного тарифа85365080
Страна происхожденияФинляндия (FI)
Популярные загрузки
Техническое описание, Техническая информация1SCC303003C0201
Инструкции и руководства1SCC303002M0204
Инструкции по окончанию срока службы1СКК303059М0201
Размеры
Ширина нетто продукта411 мм
Высота нетто продукта250 мм
Глубина / длина нетто продукта299 мм
Вес нетто продукта22 кг
технический
Номинальный рабочий ток AC-21A (Iми)(380 ... 415 В) 630 А
(500 В) 630 А
(690 В) 630 А
Номинальный рабочий ток AC-22A (Iми)(380 ... 415 В) 630 А
(500 В) 630 А
(690 В) 630 А
Номинальный рабочий ток AC-23A (Iми)(380 ... 415 В) 630 А
(500 В) 630 А
(690 В) 630 А
Номинальный рабочий ток AC-31B (Iми)(380 ... 415 В) 630 А
Номинальный рабочий ток AC-33B (Iми)(380 ... 415 В) 630 А
Номинальная рабочая мощность AC-23A (Pми)(380 ... 415 В) 355 кВт
(500 В) 400 кВт
(690 В) 630 кВт
Обычный тепловой ток свободного воздуха (IЙ)Θ = 40 °C 630 А
Обычный тепловой ток (Iтем)Полностью закрытый 630 A
Рейтинговый импульс выдерживает напряжение (Uшалун)12 кВ
Оценка теплоизоляционного напряжения (Uя)1000 V
Номинальное рабочее напряжение1000 V
Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw)за 1 с 20 килоампер RMS
Рабочее напряжение двигателя110 ... 125 В AC/DC
Потери мощности25 Вт
Степень загрязнения3
Цвет ручкичёрный
Тип ручкиРучка прямого монтажа
Механизм управления переключателямиМеханизм на конце переключателя
Расстояние между фазамиСтандарт
Положение линейных клеммВерхний вх - нижний выход, нижний вх - верхний выход
Режим работыПередняя эксплуатация
Тип монтажаМонтаж основания
Количество полюсов3
Степень защитыВходная IP20
Тип переходаоткрытый
экологический
Статус RoHSВ соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
Информация об окружающей среде1СЦК303036Д0202
Сертификаты и декларации
Декларация соответствия - CE1СКК303033Д0201
Декларация REACH1SCC011021D0201
Информация о контейнерах
Единицы 1-го уровня пакета1 шт.
Ширина пакета 1-го уровня310 мм
Уровень пакета 1 Глубина / Длина560 мм
Высота пакета 1-го уровня330 мм
Вес брутто пакета 1-го уровня22,08 кг
Пакет EAN уровня 16417019339610
Классификации
Классификационный код объектакью
ИДВТ 7EC000216 - Разъединитель выключателя
ИДВТ 8EC000216 - Разъединитель выключателя
ИДВТ 9EC000216 - Выключатель-разъединитель (низковольтный)
УНСПСК39122214
Код детализированной категории IDEA (IGCC)Коммутатор контроллера 5208 >>
eКлассV11.1 : 27371403
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)
Номер Е (Финляндия)3641760

ETIM for 1SCA022873R1050 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Max. rated operation voltage Ue AC (EF007355) 1000 V
Rated operating voltage (EF001435) 1000 V
Rated permanent current at AC-23, 400 V (EF011777) 630 A
Rated permanent current at AC-21, 400 V (EF009165) 630 A
Rated short-time withstand current lcw (EF007050) 20 kA
Rated operation power at AC-23, 400 V (EF007027) 355 kW
Switching power at 400 V (EF009166) 355 kW
Number of poles (EF001391) 3
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) Yes
Voltage release optional (EF007491) No
Device construction (EF008240) Built-in device plug-in technique
Suitable for front mounting 4-hole (EF007247) Yes
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Suitable for intermediate mounting (EF007264) No
Colour control element (EF007167) Black
Type of control element (EF006976) Long turning handle
Interlockable (EF006281) Yes
Type of electrical connection of main circuit (EF006819) Other
Degree of protection (IP), front side (EF003118) IP20
Degree of protection (NEMA) (EF011959) 1

Datasheet - PDF

▲
