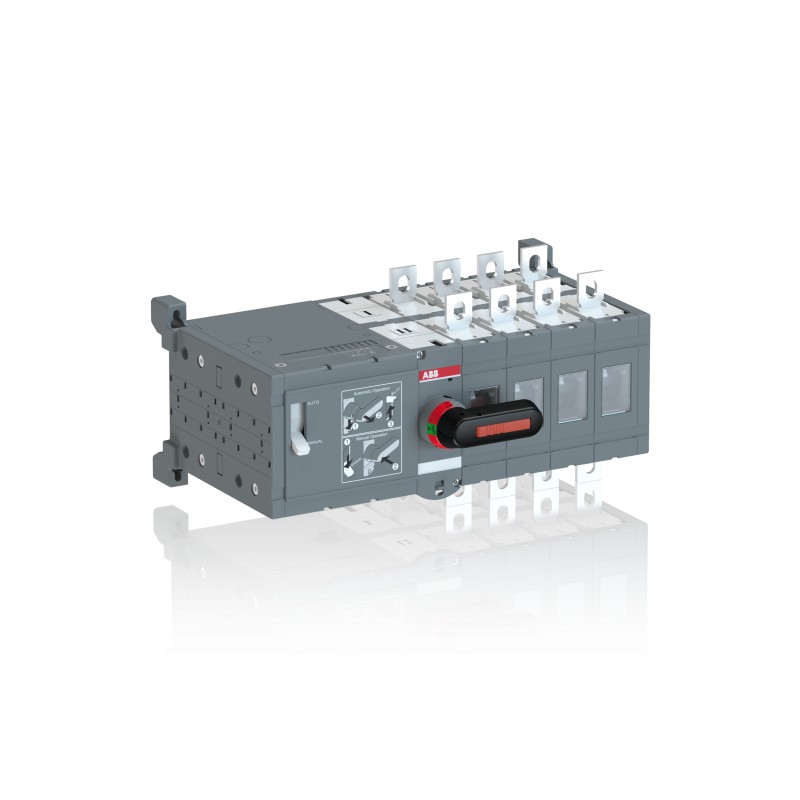

1SCA022846R1080 ABB Int. Коммутатор Двигатель OTM160E4CM110V Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022846R1080 ABB Int. Коммутатор Двигатель OTM160E4CM110V

1SCA022846R1080

ABB

Int. Коммутатор Двигатель OTM160E4CM110V

КОММУТАТОР ДВИГАТЕЛЕЙ OTM160E4CM110V

OTM160E4CM110V МОТОРИЗОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ C/O

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $1,329.50
Цена за единицу: $1,329.50
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Круговое значение
Шаблон отчетности по конфликтным минералам (CMRT)9АКК108467А5658
Инструкции по окончанию срока службы1СКК303057М0201
Информация об окружающей среде1СЦК303036Д0202
Декларация REACH1SCC011021D0201
Информация о RoHS1SCC011020D0201
упорядочение
Минимальный объем заказа1 шт.
Номер таможенного тарифа85365080
Страна происхожденияФинляндия (FI)
Популярные загрузки
Техническое описание, Техническая информация1SCC303003C0201
Инструкции и руководства1SCC303002M0204
Инструкции по окончанию срока службы1СКК303057М0201
Размеры
Ширина нетто продукта307 мм
Высота нетто продукта150 мм
Глубина / длина нетто продукта197 мм
Вес нетто продукта5 кг
технический
Номинальный рабочий ток AC-21A (Iми)(380 ... 415 В) 160 А
(500 В) 160 А
(690 В) 160 А
Номинальный рабочий ток AC-22A (Iми)(380 ... 415 В) 160 А
(500 В) 160 А
(690 В) 160 А
Номинальный рабочий ток AC-23A (Iми)(380 ... 415 В) 160 А
(500 В) 160 А
(690 В) 160 А
Номинальный рабочий ток AC-31B (Iми)(380 ... 415 В) 160 А
Номинальный рабочий ток AC-33B (Iми)(380 ... 415 В) 160 А
Номинальная рабочая мощность AC-23A (Pми)(380 ... 415 В) 90 кВт
(500 В) 110 кВт
(690 В) 160 кВт
Обычный тепловой ток свободного воздуха (IЙ)Θ = 40 °C 160 А
Обычный тепловой ток (Iтем)Полностью закрытый 160 A
Рейтинговый импульс выдерживает напряжение (Uшалун)12 кВ
Оценка теплоизоляционного напряжения (Uя)1000 V
Номинальное рабочее напряжение1000 V
Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw)за 1 с 8 килоампер RMS
Рабочее напряжение двигателя110 ... 125 В AC/DC
Потери мощности2.4 Вт
Степень загрязнения3
Цвет ручкичёрный
Тип ручкиРучка прямого монтажа
Четвертая поул-позицияПравая сторона
Тип четвертого полюсаКоммутируемый - Одновременная функция
Механизм управления переключателямиМеханизм на конце переключателя
Расстояние между фазамиСтандарт
Положение линейных клеммВерхний вх - нижний выход, нижний вх - верхний выход
Режим работыПередняя эксплуатация
Тип монтажаМонтаж основания
Количество полюсов4
Степень защитыВходная IP20
Тип переходаоткрытый
экологический
Статус RoHSВ соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
Информация об окружающей среде1СЦК303036Д0202
Сертификаты и декларации
Декларация соответствия - CE1SCC303031D0201
Декларация REACH1SCC011021D0201
Информация о контейнерах
Единицы 1-го уровня пакета1 шт.
Ширина пакета 1-го уровня215 мм
Уровень пакета 1 Глубина / Длина395 мм
Высота пакета 1-го уровня215 мм
Вес брутто пакета 1-го уровня6,4 кг
Пакет EAN уровня 16417019296784
Классификации
Классификационный код объектакью
ИДВТ 7EC000216 - Разъединитель выключателя
ИДВТ 8EC000216 - Разъединитель выключателя
ИДВТ 9EC000216 - Выключатель-разъединитель (низковольтный)
eКлассV11.1 : 27371403
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)
Номер Е (Финляндия)3641705

ETIM for 1SCA022846R1080 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Max. rated operation voltage Ue AC (EF007355) 1000 V
Rated operating voltage (EF001435) 1000 V
Rated permanent current at AC-23, 400 V (EF011777) 160 A
Rated permanent current at AC-21, 400 V (EF009165) 160 A
Rated short-time withstand current lcw (EF007050) 8 kA
Rated operation power at AC-23, 400 V (EF007027) 90 kW
Switching power at 400 V (EF009166) 90 kW
Number of poles (EF001391) 4
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) Yes
Voltage release optional (EF007491) No
Device construction (EF008240) Built-in device plug-in technique
Suitable for front mounting 4-hole (EF007247) Yes
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Suitable for intermediate mounting (EF007264) No
Colour control element (EF007167) Black
Type of control element (EF006976) Long turning handle
Interlockable (EF006281) Yes
Type of electrical connection of main circuit (EF006819) Other
Degree of protection (IP), front side (EF003118) IP20
Degree of protection (NEMA) (EF011959) 1

Datasheet - PDF

▲
