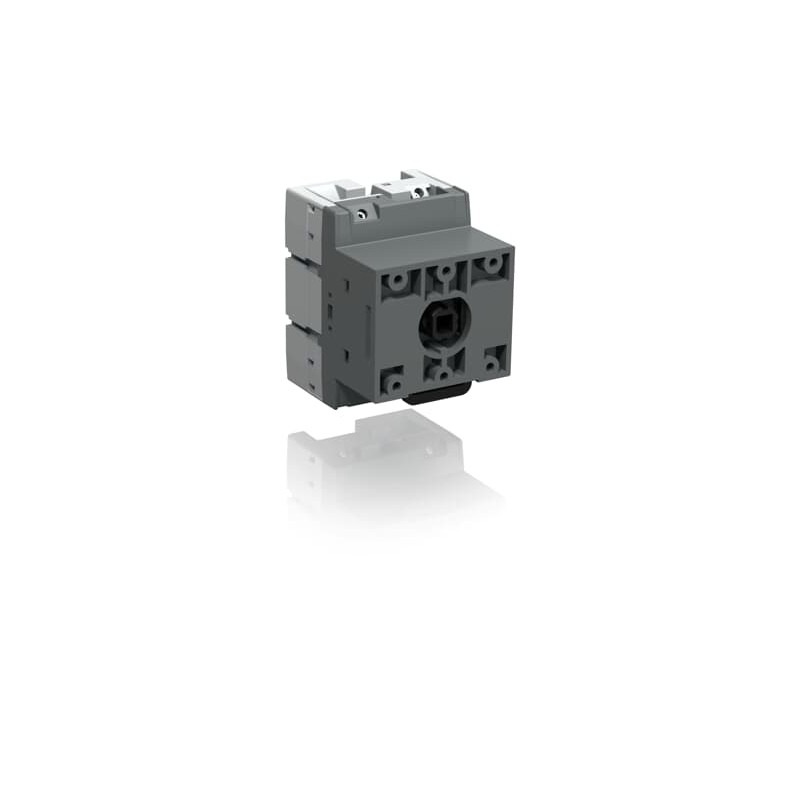

1SCA123845R1001 ABB Выключатель разъединитель ТОКА OTDC32FT2 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA123845R1001 ABB Выключатель разъединитель ТОКА OTDC32FT2

1SCA123845R1001

ABB

Выключатель разъединитель ТОКА OTDC32FT2

Разъединитель OTDC32FT2 постоянного тока

OTDC32FT2 Выключатель-разъединитель постоянного тока

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $81.77
Цена за единицу: $81.77
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Круговое значение
Шаблон отчетности по конфликтным минералам (CMRT)9АКК108467А5658
Информация об окружающей средеНа.А.
Целевая цель «Групповые отходы на свалку»UL 2799 Доступна проверка отсутствия отходов на свалке
Декларация REACH1SCC301240D0201
Информация о RoHS1SCC301239D0201
Закон о контроле за токсичными веществами (TSCA)1СКК301321Д0201
упорядочение
Минимальный объем заказа1 шт.
Номер таможенного тарифа85363030
Страна происхожденияЭстония (EE)
Популярные загрузки
Техническое описание, Техническая информация1СЦ301022С0201
Инструкции и руководства1СКК301079М0206
Механические чертежиOTDC16-32FT2_palikkamalli.igs
1СКК307023Ф0002
1СКК307024Ф0002
Размеры
Размер рамы продуктаХС
Ширина нетто продукта52,5 мм
2.1 дюймы
Высота нетто продукта69 мм
2.7 дюйма
Глубина / длина нетто продукта64 мм
2.5 дюйма
Вес нетто продукта0,1 кг
0,3 фунта
технический
Номинальный рабочий ток DC-21B (Iми)(660 В) 32 А
(1000 В) 20 А
Обычный тепловой ток свободного воздуха (IЙ)Θ = 40 °C 45 A
Обычный тепловой ток (Iтем)Полностью закрытый 45 А
Рейтинговый импульс выдерживает напряжение (Uшалун)8 кВ
Оценка теплоизоляционного напряжения (Uя)1000 V
Номинальное рабочее напряжение1000 V
Номинальная мощность короткого замыкания (Iсм)(1000 В постоянного тока) 0,8 кА
Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw)(1000 В постоянного тока) 0,8 кА
за 1 с 0,8 кА
Потери мощностипри номинальных рабочих условиях на полюс 0,5 Вт
Степень загрязнения3
Тип ручкиРучка и вал не входят в комплект поставки
Положительный момент открывания (прямое открывание)0.4 ... 0,8 Н·м
Диаметр вала6 мм
0,24 дюйма
Механизм управления переключателямиМеханизм поверх переключателя
Положение линейных клеммВерхний вхо - Нижний выход
Нижний вх - Верхний выход
Режим работыФронтальный
СтандартыМЭК 60947-1, -3
Специальные функцииНет
Тип монтажаДверной монтаж
Количество контуров1
Количество полюсов2
Сечение кабеля2.5 ... 16 мм²
Степень защитыВходная IP20
Тип терминалаВинт терминалы
использованиеФотоэлектрический
Категория использованияПереключение резистивных нагрузок, в том числе умеренных перегрузок - эпизодическое срабатывание (DC-21B)
экологический
Статус RoHSВ соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
Информация об окружающей средеНа.А.
Закон о контроле за токсичными веществами (TSCA)1СКК301321Д0201
Сертификаты и декларации
Сертификат CCCCQC2012010302579872
Декларация соответствия - CE1SCC301192D2704
Декларация о соответствии - UKCA1SCC301313D0201
Сертификат DNV GL1SCC301231D0201
Декларация REACH1SCC301240D0201
Информация о контейнерах
Единицы 1-го уровня пакетакоробка 1 шт.
Ширина пакета 1-го уровня90 мм
3.5 дюйма
Уровень пакета 1 Глубина / Длина54 мм
2.1 дюймы
Высота пакета 1-го уровня90 мм
3.5 дюйма
Вес брутто пакета 1-го уровня0,2 кг
0,4 фунта
Пакет EAN уровня 16417019545646
Классификации
Классификационный код объектакью
ИДВТ 7EC000216 - Разъединитель выключателя
ИДВТ 8EC000216 - Разъединитель выключателя
ИДВТ 9EC000216 - Выключатель-разъединитель (низковольтный)
eКлассV11.1 : 27371403
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)
Номер Е (Финляндия)3601396

ETIM for 1SCA123845R1001 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Rated operating voltage (EF001435) 1000 V
Rated permanent current Iu (EF001389) 45 A
Number of poles (EF001391) 2
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Built-in device fixed built-in technique
Suitable for front mounting 4-hole (EF007247) No
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Suitable for intermediate mounting (EF007264) No
Interlockable (EF006281) No
Type of electrical connection of main circuit (EF006819) Screw connection
Degree of protection (IP), front side (EF003118) IP20
Degree of protection (NEMA) (EF011959) 1
