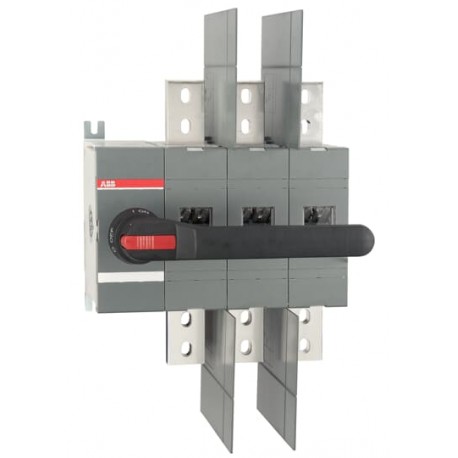

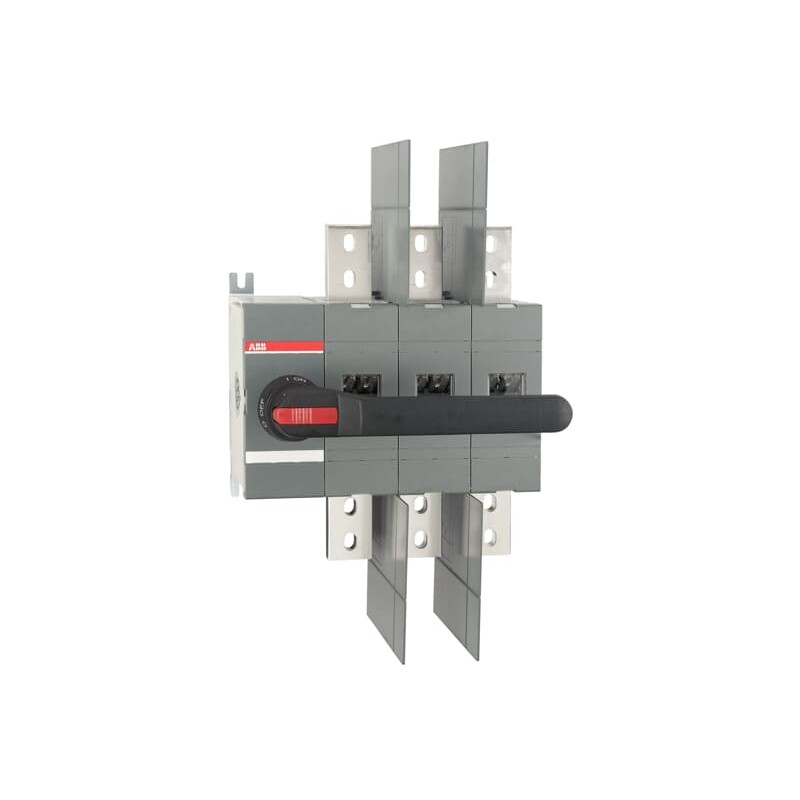

1SCA105665R1001 ABB Выключатель разъединитель OT800U03P
1SCA105665R1001
ABB
Выключатель разъединитель OT800U03P
Разъединитель OT800U03P
OT800U03P ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲| Круговое значение | |
|---|---|
| Шаблон отчетности по конфликтным минералам (CMRT) | 9АКК108467А5658 |
| Инструкции по окончанию срока службы | 1СКК301120М0201 |
| Информация об окружающей среде | 1SCC301233D0201 |
| Экологическая декларация продукции - EPD | 1СКК301300Д0201 |
| Декларация REACH | 1SCC011021D0201 |
| Информация о RoHS | 1SCC011020D0201 |
| Закон о контроле за токсичными веществами (TSCA) | 1СКК011025Д0201 |
| Экологическая прозрачность | |
| Экологическая декларация продукции - EPD | 1СКК301300Д0201 |
| упорядочение | |
| Минимальный объем заказа | 1 шт. |
| Номер таможенного тарифа | 85365080 |
| Страна происхождения | Финляндия (FI) |
| Популярные загрузки | |
| Техническое описание, Техническая информация | 1SCC301020C0201 |
| Инструкции и руководства | 1SCC301047M0213 |
| Механические чертежи | 1SCC301502F0001 |
| 1SCC301501F0001 | |
| OT800-1200U03.stp | |
| OT1600E03.igs | |
| Экологическая декларация продукции - EPD | 1СКК301300Д0201 |
| Инструкции по окончанию срока службы | 1СКК301120М0201 |
| Размеры | |
| Ширина нетто продукта | 334,5 мм |
| Высота нетто продукта | 372 мм |
| Глубина / длина нетто продукта | 151,5 мм |
| Вес нетто продукта | 15.7 кг |
| технический | |
| Номинальный рабочий ток AC-22A (Iми) | (380 ... 415 В) 1600 А |
| (500 В) 1600 А | |
| (690 В) 1600 А | |
| Номинальный рабочий ток AC-23A (Iми) | (380 ... 415 В) 1250 А |
| (500 В) 1250 А | |
| (690 В) 1250 А | |
| Номинальная рабочая мощность AC-23A (Pми) | (380 ... 415 В) 710 кВт |
| (500 В) 900 кВт | |
| (690 В) 1200 кВт | |
| Обычный тепловой ток (Iтем) | Полностью закрытый 800 А |
| Рейтинговый импульс выдерживает напряжение (Uшалун) | 12 кВ |
| Оценка теплоизоляционного напряжения (Uя) | в соответствии с IEC/EN 60664-1 1000 В |
| Номинальное рабочее напряжение | Главная трасса 1000 V |
| Номинальная мощность короткого замыкания (Iсм) | (690 В) 110 кА |
| Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw) | за 1 с 50 кА |
| Потери мощности | при номинальных рабочих условиях на полюс 29 Вт |
| Степень загрязнения | 3 |
| Цвет ручки | чёрный |
| Тип ручки | Ручка и вал в комплекте |
| Механизм управления переключателями | Механизм на конце переключателя |
| 03 (левая сторона) | |
| Расстояние между фазами | Стандарт |
| Положение линейных клемм | Верхний вхо - Нижний выход |
| Нижний вх - Верхний выход | |
| Режим работы | Передняя эксплуатация |
| Стандарты | МЭК 60947-3 / УЛ 98 / ККА С22.2 NO4 |
| Специальные функции | Нет |
| Тип монтажа | Монтаж основания |
| Количество полюсов | 3 |
| Степень защиты | Передний IP00 |
| Тип терминала | Луговые терминалы |
| Момент затяжки | согласно IEC 60947-1 56,5 Н·м |
| Механическая прочность | 6000 |
| Тип блокировки | да |
| Технический UL/CSA | |
| Максимальное рабочее напряжение UL/CSA | 600 В |
| Рейтинг ампера | 800 А |
| Номинальная мощность UL/CSA | (согласно UL 240 V) 250 л.с. |
| (согласно UL 480 V) 500 л.с. | |
| (согласно UL 600 V) 500 л.с. | |
| Момент затяжки | согласно IEC 60947-1 56,5 Н·м |
| экологический | |
| Статус RoHS | В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г. |
| Информация об окружающей среде | 1SCC301233D0201 |
| Закон о контроле за токсичными веществами (TSCA) | 1СКК011025Д0201 |
| Сертификаты и декларации | |
| Декларация соответствия - CE | 1СЦ301155Д2704 |
| Декларация REACH | 1SCC011021D0201 |
| Сертификат UL | Сертификат ULus OT800-1200 |
| Информация о контейнерах | |
| Единицы 1-го уровня пакета | коробка 1 шт. |
| Ширина пакета 1-го уровня | 400 мм |
| Уровень пакета 1 Глубина / Длина | 435 мм |
| Высота пакета 1-го уровня | 170 мм |
| Вес брутто пакета 1-го уровня | 18,5 кг |
| Пакет EAN уровня 1 | 6417019395975 |
| Классификации | |
| Классификационный код объекта | кью |
| ИДВТ 7 | EC000216 - Разъединитель выключателя |
| ИДВТ 8 | EC000216 - Разъединитель выключателя |
| ИДВТ 9 | EC000216 - Выключатель-разъединитель (низковольтный) |
| УНСПСК | 39122233 |
| Код детализированной категории IDEA (IGCC) | 5290 >> Разъединитель |
| eКласс | V11.1 : 27371403 |
| Категория WEEE | 5. Малое оборудование (без внешнего измерения более 50 см) |
| Номер Е (Финляндия) | 3660862 |
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as maintenance-/service switch (EF006986) | Yes |
| Version as safety switch (EF006985) | No |
| Version as emergency stop installation (EF006959) | No |
| Version as reversing switch (EF009408) | No |
| Number of switches (EF005586) | 1 |
| Max. rated operation voltage Ue AC (EF007355) | 1000 V |
| Rated operating voltage (EF001435) | 1000 V |
| Rated permanent current Iu (EF001389) | 800 A |
| Rated permanent current at AC-23, 400 V (EF011777) | 1250 A |
| Rated short-time withstand current lcw (EF007050) | 50 kA |
| Rated operation power at AC-23, 400 V (EF007027) | 710 kW |
| Switching power at 400 V (EF009166) | 710 kW |
| Number of poles (EF001391) | 3 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Voltage release optional (EF007491) | No |
| Device construction (EF008240) | Complete device in housing |
| Suitable for front mounting 4-hole (EF007247) | No |
| Suitable for front mounting centre (EF007248) | No |
| Suitable for distribution board installation (EF007262) | Yes |
| Colour control element (EF007167) | Black |
| Type of control element (EF006976) | Long turning handle |
| Interlockable (EF006281) | No |
| Type of electrical connection of main circuit (EF006819) | Bolt connection |
| Degree of protection (IP), front side (EF003118) | IP00 |
| Degree of protection (NEMA) (EF011959) | Other |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
