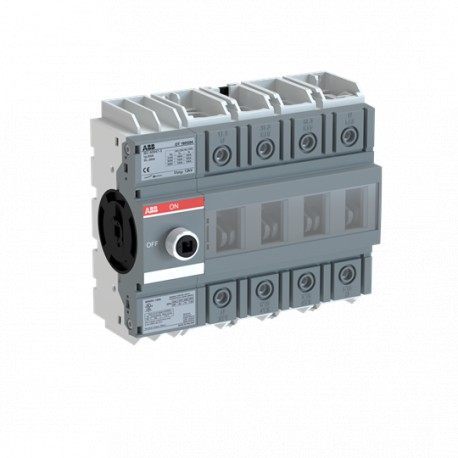

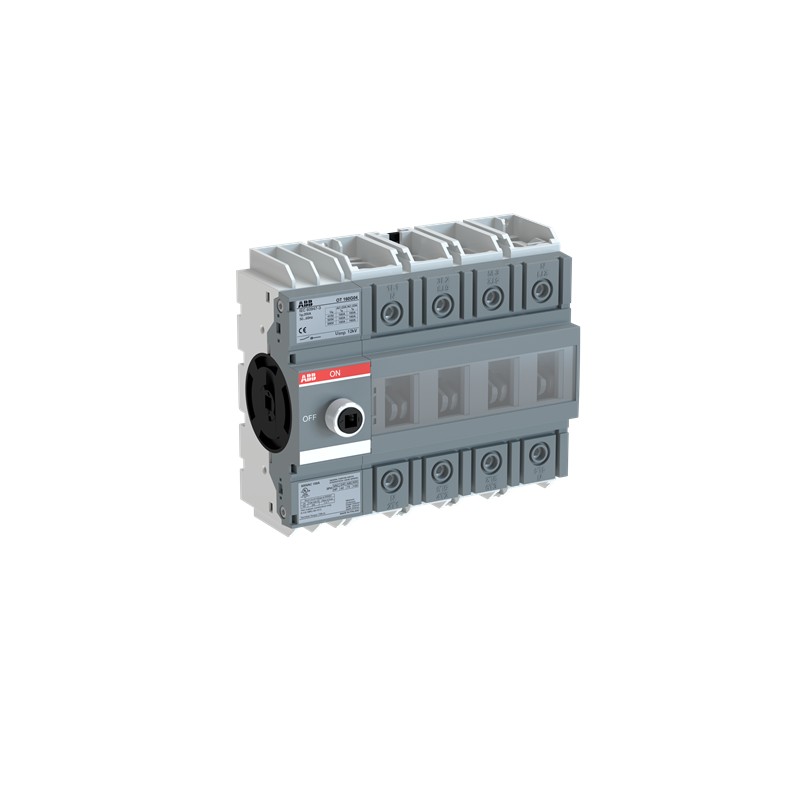

1SCA135135R1001 ABB Выключатель разъединитель OT160G04
1SCA135135R1001
ABB
Выключатель разъединитель OT160G04
Отсоедините OT160G04 выключателя
OT160G04 ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲| Круговое значение | |
|---|---|
| Шаблон отчетности по конфликтным минералам (CMRT) | 9АКК108467А5658 |
| Инструкции по окончанию срока службы | 1СКК301116М0201 |
| Информация об окружающей среде | 1СКК301267Д0201 |
| Экологическая декларация продукции - EPD | 1СКК301281Д0201 |
| Декларация REACH | 1SCC011021D0201 |
| Информация о RoHS | 1SCC011020D0201 |
| Закон о контроле за токсичными веществами (TSCA) | 1СКК011025Д0201 |
| Экологическая прозрачность | |
| Экологическая декларация продукции - EPD | 1СКК301281Д0201 |
| упорядочение | |
| Минимальный объем заказа | 1 шт. |
| Номер таможенного тарифа | 85365080 |
| Страна происхождения | Финляндия (FI) |
| Популярные загрузки | |
| Техническое описание, Техническая информация | 1SCC301020C0201 |
| Инструкции и руководства | 1SCC301089M0204 |
| Механические чертежи | OT160G4_model.igs |
| Экологическая декларация продукции - EPD | 1СКК301281Д0201 |
| Инструкции по окончанию срока службы | 1СКК301116М0201 |
| Размеры | |
| Ширина нетто продукта | 150 мм |
| Высота нетто продукта | 130 мм |
| Глубина / длина нетто продукта | 73 мм |
| Вес нетто продукта | 1 кг |
| технический | |
| Номинальный рабочий ток AC-21A (Iми) | (380 ... 415 В) 160 А |
| (500 В) 160 А | |
| (690 В) 160 А | |
| Номинальный рабочий ток AC-22A (Iми) | (380 ... 415 В) 160 А |
| (500 В) 160 А | |
| (690 В) 160 А | |
| Номинальный рабочий ток AC-23A (Iми) | (380 ... 415 В) 160 А |
| (500 В) 160 А | |
| (690 В) 160 А | |
| Номинальная рабочая мощность AC-23A (Pми) | (220 ... 240 В) 45 кВт |
| (400 ... 415 В) 75 кВт | |
| (500 В) 90 кВт | |
| (690 В) 132 кВт | |
| Обычный тепловой ток свободного воздуха (IЙ) | Θ = 40 °C 160 А |
| Обычный тепловой ток (Iтем) | Полностью закрытый 160 A |
| Рейтинговый импульс выдерживает напряжение (Uшалун) | 12 кВ |
| Оценка теплоизоляционного напряжения (Uя) | в соответствии с IEC/EN 60664-1 1000 В |
| Номинальное рабочее напряжение | Главная трасса 1000 V |
| Номинальная мощность короткого замыкания (Iсм) | (690 В) 12 кА |
| Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw) | за 1 с 4 кА |
| Номинальный условный ток короткого замыкания (Inc) | (предохранитель 200 А, 500 В) 100 кА |
| (предохранитель 200 А, 690 В) 50 кА | |
| Потери мощности | при номинальных рабочих условиях на полюс 6,5 Вт |
| Степень загрязнения | 3 |
| Тип ручки | Ручка и вал не входят в комплект поставки |
| Четвертая поул-позиция | Правая сторона |
| Тип четвертого полюса | Коммутируемый - Одновременная функция |
| Механизм управления переключателями | Механизм на конце переключателя |
| 04 (левая сторона) | |
| Расстояние между фазами | Стандарт |
| Положение линейных клемм | Верхний вхо - Нижний выход |
| Нижний вх - Верхний выход | |
| Режим работы | Передний и боковой управляемый |
| Стандарты | МЭК 60947-3 / УЛ 98 / ККА С22.2 NO4 |
| Специальные функции | Нет |
| Тип монтажа | Монтаж основания |
| Количество полюсов | 4 |
| Сечение кабеля | К.е. 10 ... 70 мм² |
| Степень защиты | Входная IP20 |
| Тип терминала | Винт терминалы |
| Момент затяжки | согласно IEC 60947-1 6 Н·м |
| Механическая прочность | 20000 |
| Тип блокировки | Нет |
| Технический UL/CSA | |
| Максимальное рабочее напряжение UL/CSA | 600 В |
| Рейтинг ампера | 125 А |
| Номинальная мощность UL/CSA | (240 В переменного тока) Однофазный 20 л.с. |
| (440 ... 480 В переменного тока) Однофазный 30 л.с. | |
| Момент затяжки | согласно IEC 60947-1 6 Н·м |
| Момент затяжки UL/CSA | 53 дюйма·фунт |
| экологический | |
| Статус RoHS | В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г. |
| Информация об окружающей среде | 1СКК301267Д0201 |
| Закон о контроле за токсичными веществами (TSCA) | 1СКК011025Д0201 |
| Сертификаты и декларации | |
| Сертификат A2L – IEC | 1СКК301336Д0201 |
| Сертификат ATEX | Сертификация не требуется |
| Декларация соответствия - CE | 1СЦ301210Д2701 |
| Сертификат DNV GL | 1СЦ301174Д0204 |
| Декларация REACH | 1SCC011021D0201 |
| Сертификат UL | Сертификат cULus OT160G |
| Сертификат VDE | Сертификация не требуется |
| Информация о контейнерах | |
| Единицы 1-го уровня пакета | коробка 1 шт. |
| Ширина пакета 1-го уровня | 160 мм |
| 6.3 дюйма | |
| Уровень пакета 1 Глубина / Длина | 244 мм |
| 9.6 дюйма | |
| Высота пакета 1-го уровня | 96 мм |
| 3.8 дюйма | |
| Вес брутто пакета 1-го уровня | 1,1 кг |
| 2,4 фунта | |
| Пакет EAN уровня 1 | 6417019638362 |
| Классификации | |
| Классификационный код объекта | кью |
| ИДВТ 7 | EC000216 - Разъединитель выключателя |
| ИДВТ 8 | EC000216 - Разъединитель выключателя |
| ИДВТ 9 | EC000216 - Выключатель-разъединитель (низковольтный) |
| УНСПСК | 39122233 |
| Код детализированной категории IDEA (IGCC) | 5293 >> Выключатель-разъединитель |
| eКласс | V11.1 : 27371403 |
| Категория WEEE | 5. Малое оборудование (без внешнего измерения более 50 см) |
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as maintenance-/service switch (EF006986) | Yes |
| Version as safety switch (EF006985) | No |
| Version as emergency stop installation (EF006959) | No |
| Version as reversing switch (EF009408) | No |
| Number of switches (EF005586) | 1 |
| Max. rated operation voltage Ue AC (EF007355) | 1000 V |
| Rated operating voltage (EF001435) | 1000 V |
| Rated permanent current Iu (EF001389) | 160 A |
| Rated permanent current at AC-23, 400 V (EF011777) | 160 A |
| Rated permanent current at AC-21, 400 V (EF009165) | 160 A |
| Rated short-time withstand current lcw (EF007050) | 4 kA |
| Rated operation power at AC-23, 400 V (EF007027) | 75 kW |
| Switching power at 400 V (EF009166) | 75 kW |
| Conditioned rated short-circuit current Iq (EF001444) | 50 kA |
| Number of poles (EF001391) | 4 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Voltage release optional (EF007491) | No |
| Device construction (EF008240) | Complete device in housing |
| Suitable for front mounting 4-hole (EF007247) | No |
| Suitable for front mounting centre (EF007248) | No |
| Type of control element (EF006976) | Long turning handle |
| Interlockable (EF006281) | No |
| Type of electrical connection of main circuit (EF006819) | Screw connection |
| Degree of protection (IP), front side (EF003118) | IP20 |
| Degree of protection (NEMA) (EF011959) | Other |
