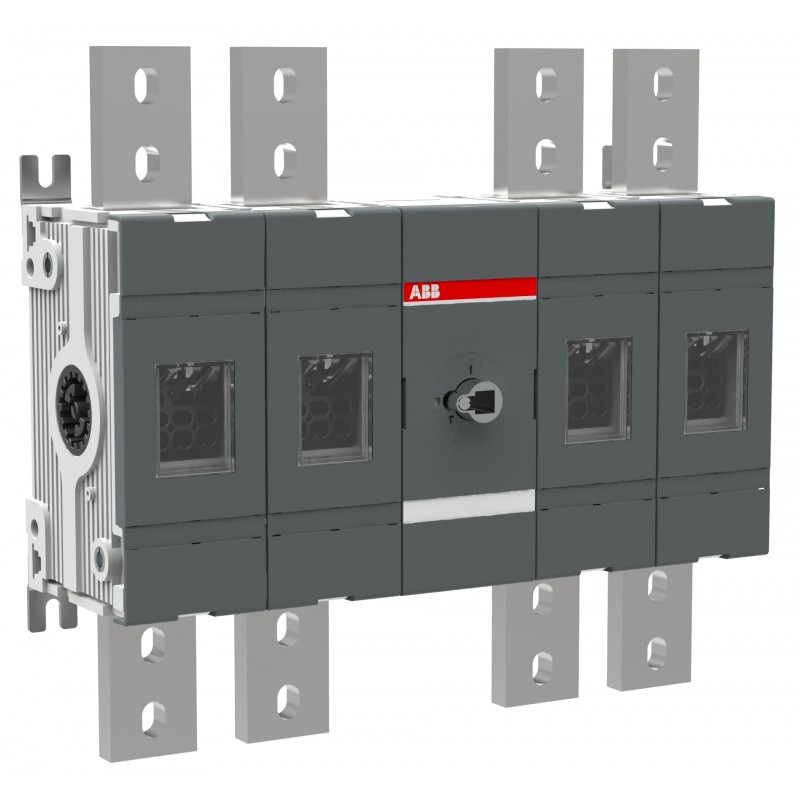

1SCA101545R1001 ABB Выключатель разъединитель OT1600E22P
1SCA101545R1001
ABB
Выключатель разъединитель OT1600E22P
Отключение выключателя OT1600E22P
OT1600E22 ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲| Круговое значение | |
|---|---|
| Шаблон отчетности по конфликтным минералам (CMRT) | 9АКК108467А5658 |
| Инструкции по окончанию срока службы | 1СКК301120М0201 |
| Информация об окружающей среде | 1SCC301233D0201 |
| Экологическая декларация продукции - EPD | 1СКК301300Д0201 |
| Декларация REACH | 1SCC011021D0201 |
| Информация о RoHS | 1SCC011020D0201 |
| Закон о контроле за токсичными веществами (TSCA) | 1СКК011025Д0201 |
| Экологическая прозрачность | |
| Экологическая декларация продукции - EPD | 1СКК301300Д0201 |
| упорядочение | |
| Минимальный объем заказа | 1 шт. |
| Номер таможенного тарифа | 85365080 |
| Страна происхождения | Финляндия (FI) |
| Популярные загрузки | |
| Техническое описание, Техническая информация | 1SCC301020C0201 |
| Инструкции и руководства | 1SCC301047M0213 |
| Механические чертежи | 1СКК301510Ф0001 |
| 1СКК301509Ф0001 | |
| OT1600E22.igs | |
| Экологическая декларация продукции - EPD | 1СКК301300Д0201 |
| Инструкции по окончанию срока службы | 1СКК301120М0201 |
| Размеры | |
| Ширина нетто продукта | 414,5 мм |
| Высота нетто продукта | 372 мм |
| Глубина / длина нетто продукта | 167 мм |
| Вес нетто продукта | 21.6 кг |
| технический | |
| Номинальный рабочий ток AC-21A (Iми) | (380 ... 415 В) 1600 А |
| (500 В) 1600 А | |
| (690 В) 1600 А | |
| (1000 В) 1600 А | |
| Номинальный рабочий ток AC-22A (Iми) | (380 ... 415 В) 1600 А |
| (500 В) 1600 А | |
| (690 В) 1600 А | |
| Номинальный рабочий ток AC-23A (Iми) | (380 ... 415 В) 1250 А |
| (500 В) 1250 А | |
| (690 В) 1250 А | |
| Номинальная рабочая мощность AC-23A (Pми) | (400 ... 415 В) 710 кВт |
| (500 В) 900 кВт | |
| (690 В) 1200 кВт | |
| Обычный тепловой ток свободного воздуха (IЙ) | Θ = 40 °C 1600 А |
| Обычный тепловой ток (Iтем) | Полностью закрытый 1600 A |
| Рейтинговый импульс выдерживает напряжение (Uшалун) | 12 кВ |
| Оценка теплоизоляционного напряжения (Uя) | в соответствии с IEC/EN 60664-1 1000 В |
| Номинальное рабочее напряжение | Главная трасса 1000 V |
| Номинальная мощность короткого замыкания (Iсм) | (690 В) 92 кА |
| Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw) | за 1 с 50 кА |
| Потери мощности | при номинальных рабочих условиях на полюс 48 Вт |
| Степень загрязнения | 3 |
| Тип ручки | Ручка и вал не входят в комплект поставки |
| Четвертая поул-позиция | Правая сторона |
| Тип четвертого полюса | Коммутируемый - Одновременная функция |
| Механизм управления переключателями | Механизм между полюсами |
| 22 (Между полюсами) | |
| Расстояние между фазами | Стандарт |
| Положение линейных клемм | Верхний вхо - Нижний выход |
| Нижний вх - Верхний выход | |
| Режим работы | Передняя эксплуатация |
| Стандарты | МЭК 60947-3 |
| Специальные функции | Нет |
| Тип монтажа | Монтаж основания |
| Количество полюсов | 4 |
| Степень защиты | Передний IP00 |
| Тип терминала | Луговые терминалы |
| Момент затяжки | согласно МЭК 60947-1 50 ... 75 Н·м |
| Механическая прочность | 6000 |
| Тип блокировки | Нет |
| Технический UL/CSA | |
| Момент затяжки | согласно МЭК 60947-1 50 ... 75 Н·м |
| экологический | |
| Статус RoHS | В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г. |
| Информация об окружающей среде | 1SCC301233D0201 |
| Закон о контроле за токсичными веществами (TSCA) | 1СКК011025Д0201 |
| Сертификаты и декларации | |
| Сертификат A2L – IEC | 1СКК301338Д0201 |
| Декларация соответствия - CE | 1СЦ301155Д2704 |
| Сертификат DNV GL | 1SCC301184D0203 |
| Декларация REACH | 1SCC011021D0201 |
| Информация о контейнерах | |
| Единицы 1-го уровня пакета | коробка 1 шт. |
| Ширина пакета 1-го уровня | 400 мм |
| Уровень пакета 1 Глубина / Длина | 435 мм |
| Высота пакета 1-го уровня | 170 мм |
| Вес брутто пакета 1-го уровня | 22.6 кг |
| Пакет EAN уровня 1 | 6417019364261 |
| Классификации | |
| Классификационный код объекта | кью |
| ИДВТ 7 | EC000216 - Разъединитель выключателя |
| ИДВТ 8 | EC000216 - Разъединитель выключателя |
| ИДВТ 9 | EC000216 - Выключатель-разъединитель (низковольтный) |
| УНСПСК | 39122233 |
| Код детализированной категории IDEA (IGCC) | 5290 >> Разъединитель |
| eКласс | V11.1 : 27371403 |
| Категория WEEE | 5. Малое оборудование (без внешнего измерения более 50 см) |
| Номер Е (Финляндия) | 3661776 |
