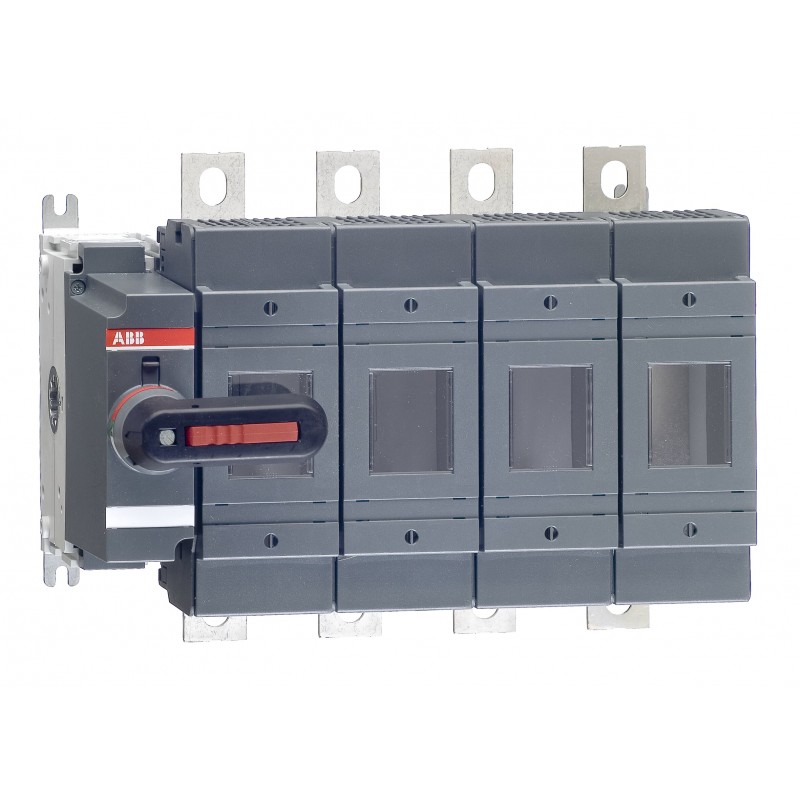

1SCA022783R1220 ABB Выключатель предохранитель OS200D04FK Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022783R1220 ABB Выключатель предохранитель OS200D04FK

1SCA022783R1220

ABB

Выключатель предохранитель OS200D04FK

Предохранитель OS200D04FK

OS200D04FK ПРЕДОХРАНИТЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ

Подробнее


Низковольтное оборудование > Выключатель нагрузки (рубильник) с плавкими предохранителями

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $431.50
Цена за единицу: $431.50
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Круговое значение
Шаблон отчетности по конфликтным минералам (CMRT)9АКК108467А5658
Экологическая декларация продукции - EPD1СКК311197Д0201
Целевая цель «Групповые отходы на свалку»UL 2799 Доступна проверка отсутствия отходов на свалке
Декларация REACH1SCC011021D0201
Информация о RoHS1SCC011020D0201
Закон о контроле за токсичными веществами (TSCA)1СКК011025Д0201
Экологическая прозрачность
Экологическая декларация продукции - EPD1СКК311197Д0201
упорядочение
Минимальный объем заказа1 шт.
Номер таможенного тарифа85365080
Страна происхожденияФинляндия (FI)
Популярные загрузки
Техническое описание, Техническая информация1SCC311013C0201
Инструкции и руководства1SCC311012М0219
Экологическая декларация продукции - EPD1СКК311197Д0201
Размеры
Ширина нетто продукта220 мм
Высота нетто продукта199 мм
Глубина / длина нетто продукта149 мм
Вес нетто продукта3,9 кг
8,6 фунта
технический
Номинальный рабочий ток AC-21A (Iми)(500 В) 200 А
(690 В) 200 А
Номинальный рабочий ток AC-22A (Iми)(380 ... 415 В) 200 А
(500 В) 200 А
(690 В) 200 А
Номинальный рабочий ток AC-23A (Iми)(380 ... 415 В) 200 А
(500 В) 200 А
(690 В) 200 А
Номинальная рабочая мощность AC-23A (Pми)(220 ... 240 В) 60 кВт
(400 В) 110 кВт
(415 В) 110 кВт
(500 В) 132 кВт
(690 В) 200 кВт
Обычный тепловой ток свободного воздуха (IЙ)Θ = 40 °C 200 A
Обычный тепловой ток (Iтем)Полностью закрытый 200 A
Рейтинговый импульс выдерживает напряжение (Uшалун)12 кВ
Оценка теплоизоляционного напряжения (Uя)1000 V
Номинальное рабочее напряжениеГлавная цепь 690 V AC
Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw)за 1 с 8 килоампер RMS
Номинальный условный ток короткого замыкания (Inc)(690 В) 80 кА
Потери мощностипри номинальных рабочих условиях на полюс 8 Вт
Степень загрязнения3
Тип ручкиРучка прямого монтажа в комплекте
Тип четвертого полюсаКоммутируемый - Плавкая опора
Механизм управления переключателями04 (левая сторона)
Положение линейных клеммВерхний вх - нижний выход, нижний вх - верхний выход
Размер предохранителяНХ0
Система предохранителейШУМ
Режим работыФронтальный
СтандартыМЭК 60947-3
Тип монтажаМонтаж основания
Количество полюсов4
Тип терминалаЛуговые терминалы
Ширина клеммы20 мм
Момент затяжки15 ... 22 Н·м
Рейтинговый ток (Iн)Главный контур 200 A
Технический UL/CSA
Момент затяжки15 ... 22 Н·м
экологический
Статус RoHSВ соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
Закон о контроле за токсичными веществами (TSCA)1СКК011025Д0201
Сертификаты и декларации
Сертификат A2L – IEC1СКК311209Д0201
Сертификат CCCCCC OS200-250 2016
Декларация соответствия - CE1СЦ311091Д2704
Сертификат DNV GL1СЦ311123Д0203
Декларация REACH1SCC011021D0201
Сертификат ULСертификация не требуется
Информация о контейнерах
Единицы 1-го уровня пакетакоробка 1 шт.
Ширина пакета 1-го уровня270 мм
10.6 дюйма
Уровень пакета 1 Глубина / Длина310 мм
12.2 дюйма
Высота пакета 1-го уровня200 мм
7.9 дюйма
Вес брутто пакета 1-го уровня4,2 кг
9,2 фунта
Пакет EAN уровня 16417019254678
Классификации
Классификационный код объектакью
ИДВТ 7EC001040 - Разъединитель выключателя предохранителей
ИДВТ 8EC001040 - Разъединитель выключателя предохранителей
ИДВТ 9EC001040 - Разъединитель выключателя предохранителей
УНСПСК39122233
Код детализированной категории IDEA (IGCC)5291 >> Разъединитель предохранителей
eКлассV11.1 : 27371401
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)

ETIM for 1SCA022783R1220 Low-voltage industrial controls and switchgear (EC001040)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as safety switch (EF006985) Yes
Max. rated operation voltage Ue AC (EF007355) 1000 V
Rated permanent current Iu (EF001389) 200 A
Rated operation power at AC-23, 400 V (EF007027) 200 kW
Conditioned rated short-circuit current Iq (EF001444) 80 kA
Rated short-time withstand current lcw (EF007050) 8 kA
Suitable for fuses (EF006692) NH0
Number of poles (EF001391) 4
Type of electrical connection of main circuit (EF006819) Bolt connection
Cable entry (EF000537) Other
Equipped with connectors (EF011696) Yes
Suitable for floor mounting (EF007243) No
Suitable for front mounting (EF007246) No
Suitable for busbar mounting (EF007259) Yes
Type of control element (EF006976) Long turning handle
Position control element (EF009410) Left
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Version as emergency stop installation (EF006959) No
