> ABB>Контакторы и реле перегрузки>AF305B-30-22RT-12 1SFL587062R1222 ABB Контактор АФ305Б-30-22РТ-12
Предыдущий товар Следующий продукт

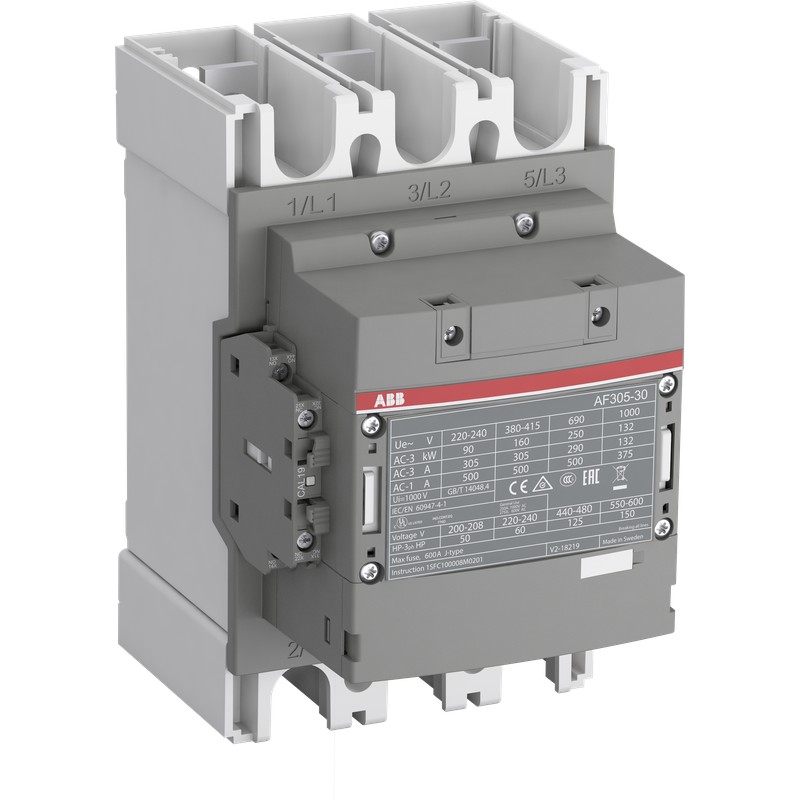

AF305B-30-22RT-12 1SFL587062R1222 ABB Контактор АФ305Б-30-22РТ-12 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

AF305B-30-22RT-12 1SFL587062R1222 ABB Контактор АФ305Б-30-22РТ-12

AF305B-30-22RT-12

1SFL587062R1222

ABB

Контактор АФ305Б-30-22РТ-12

Подробнее


Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


упорядочение
Минимальный объем заказа1 шт.
Номер таможенного тарифа85364900
Популярные загрузки
Техническое описание, Техническая информация1СБК100214С0202
Технический паспорт, Техническая информация (Часть 2)1САК200017М0002
Инструкции и руководства1SFC100008M0201
Габаритный чертеж САПР2CDC001079B0201
Размеры
Ширина нетто продукта140 мм
Глубина / длина нетто продукта180 мм
Высота нетто продукта225 мм
Вес нетто продукта3,9 кг
Размерная диаграмма1СФБ535001Г1060
технический
Количество основных контактов НЕТ3
Количество основных контактов NC0
Количество вспомогательных контактов НЕТ2
Количество вспомогательных контактов NC2
Количество полюсов3P
СтандартыIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60077-1 (применимые части), IEC 60077-2 (применимые части), EN 50155 (применимые части), TR CU 001/2011, IEC 61373, Для подтверждения соответствия применимым частям на основе вашей заявки и комбинации, пожалуйста, проконсультируйтесь с вашими торговыми представителями ABB.
Номинальное рабочее напряжениеГлавная трасса 1000 V
Номинальная частота (f)Основная схема 50 / 60 Гц
Оценка операционного текущего AC-1 (Iми)(1000 В) 40 °C 375 А
(1000 В) 60 °C 325 А
(1000 В) 70 °C 260 А
(690 В) 40 °C 500 А
(690 В) 60 °C 400 А
(690 В) 70 °C 325 А
Оценка операционного текущего AC-3 (Iми)(415 В) 55 °C 305 А
(440 В) 55 °C 305 А
(500 В) 55 °C 290 А
(690 В) 55 °C 290 А
(1000 В) 55 °C 100 А
(380 / 400 В) 55 °C 305 А
(220 / 230 / 240 В) 55 °C 305 A
Оценка операционного текущего DC-1 (Iми)(100 В) 1 полюс, 40 °C 500 A
(100 В) 1 полюс, 60 °C 400 A
(100 В) 1 полюс, 70 °C 325 A
(110 В) 1-полюсный, 40 °C 500 A
(110 В) 1-полюсный, 60 °C 400 A
(110 В) 1-полюсный, 70 °C 325 A
(110 В) 2 полюса последовательно, 40 °C 500 A
(110 В) 2 полюса последовательно, 60 °C 400 A
(110 В) 2 полюса последовательно, 70 °C 325 A
(110 В) 3 полюса последовательно, 40 °C 500 A
(110 В) 3 полюса серии, 60 °C 400 A
(110 В) 3 полюса последовательно, 70 °C 325 A
(175 В) 2 полюса последовательно, 40 °C 500 A
(175 В) 2 полюса последовательно, 60 °C 400 A
(175 В) 2 полюса последовательно, 70 °C 325 A
(200 В) 2 полюса последовательно, 40 °C 500 A
(200 В) 2 полюса последовательно, 60 °C 400 A
(200 В) 2 полюса последовательно, 70 °C 325 A
(220 В) 2 полюса последовательно, 40 °C 500 A
(220 В) 2 полюса последовательно, 60 °C 400 A
(220 В) 2 полюса последовательно, 70 °C 325 A
(220 В) 3 полюса последовательно, 40 °C 500 A
(220 В) 3 полюса последовательно, 60 °C 400 A
(220 В) 3 полюса последовательно, 70 °C 325 A
(260 В) 3 полюса последовательно, 40 °C 500 A
(260 В) 3 полюса серии, 60 °C 400 A
(260 В) 3 полюса последовательно, 70 °C 325 A
(300 В) 3 полюса последовательно, 40 °C 500 A
(300 В) 3 полюса последовательно, 60 °C 400 A
(300 В) 3 полюса последовательно, 70 °C 325 A
(340 В) 3 полюса последовательно, 40 °C 500 A
(340 В) 3 полюса последовательно, 60 °C 400 A
(340 В) 3 полюса последовательно, 70 °C 325 A
(72 В) 1-полюсный, 40 °C 500 A
(72 В) 1-полюсный, 60 °C 400 A
(72 В) 1-полюсный, 70 °C 325 A
(72 В) 2 полюса последовательно, 40 °C 500 A
(72 В) 2 полюса последовательно, 60 °C 400 A
(72 В) 2 полюса серии, 70 °C 325 A
(72 В) 3 полюса последовательно, 40 °C 500 A
(72 В) 3 полюса последовательно, 60 °C 400 A
(72 В) 3 полюса последовательно, 70 °C 325 A
(90 В) 1 полюс, 40 °C 500 A
(90 В) 1 полюс, 60 °C 400 A
(90 В) 1 полюс, 70 °C 325 A
Рейтинговый операционный ток DC-3 (Iми)(110 В) 2 полюса последовательно, 40 °C 400 A
(110 В) 2 полюса последовательно, 60 °C 400 A
(110 В) 2 полюса последовательно, 70 °C 325 A
(110 В) 3 полюса последовательно, 40 °C 400 A
(110 В) 3 полюса серии, 60 °C 400 A
(110 В) 3 полюса последовательно, 70 °C 325 A
(220 В) 3 полюса последовательно, 40 °C 400 A
(220 В) 3 полюса последовательно, 60 °C 400 A
(220 В) 3 полюса последовательно, 70 °C 325 A
(72 В) 2 полюса последовательно, 40 °C 400 A
(72 В) 2 полюса последовательно, 60 °C 400 A
(72 В) 2 полюса серии, 70 °C 325 A
(72 В) 3 полюса последовательно, 40 °C 400 A
(72 В) 3 полюса последовательно, 60 °C 400 A
(72 В) 3 полюса последовательно, 70 °C 325 A
Рейтинговый операционный ток DC-5 (Iми)(110 В) 2 полюса последовательно, 40 °C 400 A
(110 В) 2 полюса последовательно, 60 °C 400 A
(110 В) 2 полюса последовательно, 70 °C 325 A
(110 В) 3 полюса последовательно, 40 °C 400 A
(110 В) 3 полюса серии, 60 °C 400 A
(110 В) 3 полюса последовательно, 70 °C 325 A
(220 В) 3 полюса последовательно, 40 °C 400 A
(220 В) 3 полюса последовательно, 60 °C 400 A
(220 В) 3 полюса последовательно, 70 °C 325 A
(72 В) 2 полюса последовательно, 40 °C 400 A
(72 В) 2 полюса последовательно, 60 °C 400 A
(72 В) 2 полюса серии, 70 °C 325 A
(72 В) 3 полюса последовательно, 40 °C 400 A
(72 В) 3 полюса последовательно, 60 °C 400 A
(72 В) 3 полюса последовательно, 70 °C 325 A
Оценка оперативной мощности AC-3 (Pми)(415 В) 160 кВт
(440 В) 160 кВт
(500 В) 200 кВт
(690 В) 250 кВт
(1000 В) 132 кВт
(380 / 400 В) 160 кВт
(220 / 230 / 240 В) 90 кВт
Номинальная отключающая способность AC-3e8,5 х Ie AC-3e
Номинальная производительность AC-310 x Ie AC-3
Номинальная производительность AC-3e12 х Ie AC-3e
Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw)при температуре окружающей среды 40 °C, в свободном воздухе, при холодном состоянии 10 с 500 А
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 15 минут 1409 A
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 мин 3050 A
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 с 2440 А
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 30 с 996 А
Оценка теплоизоляционного напряжения (Uя)acc. в IEC 60947-4-1 и VDE 0110 (Gr.C) 1000 V
acc. к UL/CSA 600 V
Максимальная электрическая частота переключения(AC-1) 300 циклов в час
(AC-3) 300 циклов в час
Механическая прочность5 миллионов
Максимальная частота механического переключения300 циклов в час
Эксплуатационные пределы катушки(acc. к IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (при θ ≤ 70 градусов по Цельсию)
Высокое напряжение цепи управления (Uдо)50 Гц / 60 Гц 48 ... 130 В
Dc Операция 48 ... 130 В
Расход катушкиУдержание на максимальном номинальном напряжении цепи управления 50 Гц 17 В·А
Удержание на максимальном номинальном напряжении цепи управления 60 Гц 17 В·А
Втягивание при максимальном номинальном напряжении цепи управления 50 Гц 340 В·А
Втягивание при максимальном номинальном напряжении цепи управления 60 Гц 340 В·А
Подтяжка при максимальном номинальном напряжении управляющего контура DC 360 В·А
Втягивание при максимальном номинальном напряжении цепи управления DC 360 Вт
Потери мощности19 Вт
при номинальных рабочих условиях на полюс 19 Вт
Соединительная емкость главной цепиГибкий 2 x 70 ... 185 мм²
Жесткий медный кабель 2 x 70 ... 185 мм²
Вспомогательная цепь соединительной емкостиГибкий с Ferrule 2x 0,75 ... 2,5 мм2
Гибкий с изолированным Ferrule 2x 0.75 ... 2,5 мм2
Гибкий 2x0.75 ... 2,5 мм²
Твердые 2 х 1 ... 4 мм2
Застрявшие 2 х 1 .... 4 мм2
Емкость подключенияГибкий 2 x 70 ... 185 мм²
Жесткий медный кабель 2 x 70 ... 185 мм²
Степень защитыприсоединение к IEC 60529, IEC 60947-1, EN 60529 Вспомогательные терминалы IP40
присоединиться к IEC 60529, IEC 60947-1, EN 60529 Coil Терминалы IP20
согласно IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP00
Момент затяжкиКабельный наконечник 9 Н·м
Главный контур 22 ... 43 Н·м
Тип терминалаОсновная схема: Бары
Наименование продуктаКонтактор блока
Технический UL/CSA
Максимальное рабочее напряжение UL/CSAГлавная цепь 600 V
Рейтинг общего использования UL/CSA(1000 В переменного тока) 400 А
Номинальная мощность UL/CSA(200 ... 208 В переменного тока) Трехфазный 100 л.с.
(220 ... 240 В переменного тока) Трехфазный 125 л.с.
(440 ... 480 В переменного тока) Трехфазный 250 л.с.
(550 ... 600 В переменного тока) Трехфазный 300 л.с.
Использование двигателя с полной нагрузкой(200 ... 208 В переменного тока) Трёхфазный 285 А
(220 ... 240 В переменного тока) Трёхфазный 312 A
(440 ... 480 В переменного тока) Трёхфазный 302 A
(550 ... 600 В переменного тока) Трёхфазный 289 А
экологический
Температура окружающего воздухаБлизко к контактору, оснащенному термореле O/L (0,85 ... 1.1 Uc) -25 ... 55 °C
Близко к контактору для хранения -40... 70 °С
Максимально допустимая рабочая высотаБез дерации 3000 м
Соответствие материалов
Шаблон отчетности по конфликтным минералам (CMRT)9АКК108467А5658
Декларация REACH2СМТ2021-006202
Декларация RoHS2СМТ2021-006277
Закон о контроле за токсичными веществами (TSCA)2СМТ2023-006525
WEEE B2C / B2BБизнес для бизнеса
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)
АББ ЭкоСолюшнс
АББ ЭкоСолюшнсда
Целевая группа ABB по сбору отходов на свалкеНеопасные отходы отправляются на свалку, где нет альтернативного варианта в пределах 100 км от объекта
Инструкции по разборке в конце срока службы1СФК100112М0002
Экологическая декларация продукции - EPD1СФК100104Д0201
Повышение энергоэффективности для клиентовЭффективность продукта - продукт считается более энергоэффективным по сравнению с аналогичным продуктом на рынке или более старыми продуктами из той же линейки
Уровень пригодности продукта к вторичной переработке в соответствии с EN45555Расчет на замыкание контуров ресурсов - Стандарт EN45555 - 76,3 %
Устойчивое содержание материалов в продукте (масс. %)Переработанный металл - 33 %
Сертификаты и декларации
Сертификат A2L – UL9АКК108468А6695
Сертификат CBСЭ-89316
Сертификат CQCCQC2014010304676670
Декларация о соответствии - CCC2020980304001305
Декларация соответствия - CE2СМТ2015-005440
Декларация о соответствии - UKCA2СМТ2020-006124
Сертификат EAC9АКК107046А8618
Сертификат UR20150602-E36588_2
Информация о контейнерах
Единицы 1-го уровня пакетакоробка 1 шт.
Ширина пакета 1-го уровня263 мм
Уровень пакета 1 Глубина / Длина203 мм
Высота пакета 1-го уровня289 мм
Вес брутто пакета 1-го уровня4,6 кг
Пакет EAN уровня 17320500509784
Внешние классификации и стандарты
Классификационный код объектакью
ИДВТ 7EC000066 - Контактор питания, переключение переменного тока
ИДВТ 8EC000066 - Контактор питания, переключение переменного тока
ИДВТ 9EC000066 - Контактор питания, переключение переменного тока
eКлассV11.0 : 27371003
УНСПСК39121529
Код детализированной категории IDEA (IGCC)4755 >> контакторы
