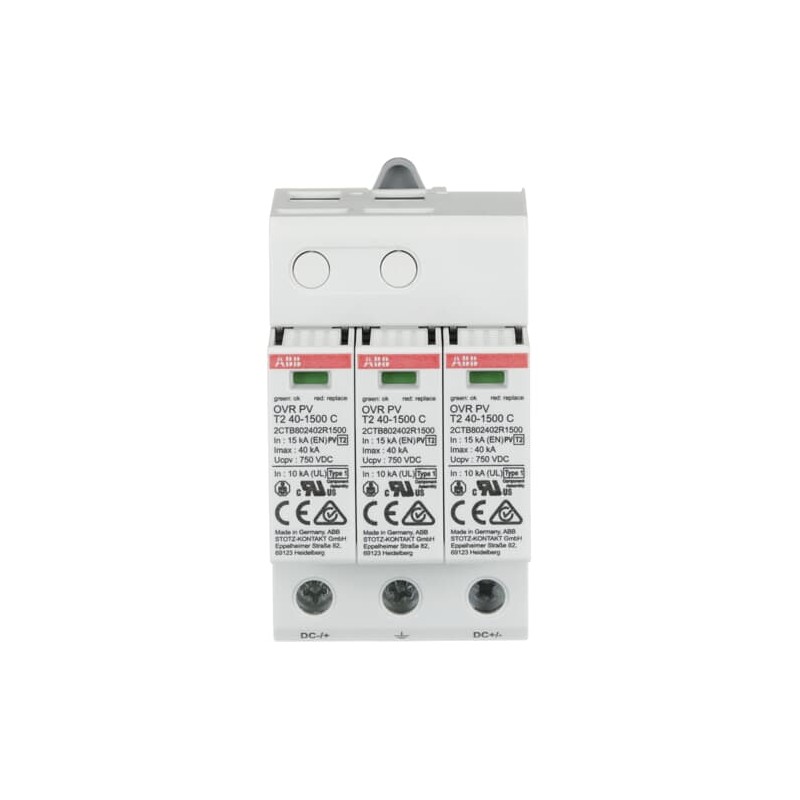

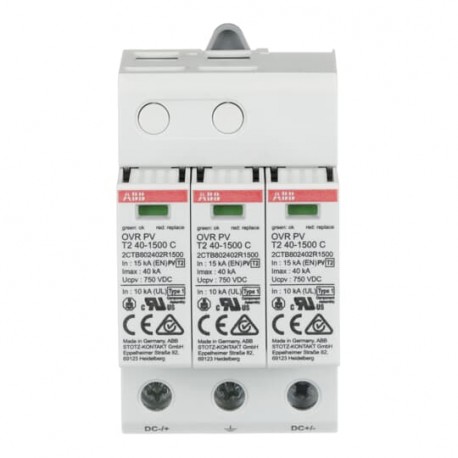

2CTB802400R1500 ABB Прот. конверт. ОВР ПВ Т2 40-1500
2CTB802400R1500
ABB
Прот. конверт. ОВР ПВ Т2 40-1500
Устройство защиты от перенапряжений
Заземление и молниезащита > Устройство защиты от перенапряжения для систем энергоснабжения
Другие модульные устройства
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲| технический | |
|---|---|
| Подходит для | Для защиты систем от переходного перенапряжения (молнии) |
| Номинальное напряжение постоянного тока | 1500 В |
| Максимальное непрерывное рабочее напряжение (Uдо) | (L-PE) 1500 В |
| (Л-Л) 1500 В | |
| (Л-Н) 0 В | |
| (N-PE) 0 В | |
| Максимальное напряжение точки мощности (MPP) | 1500 В |
| Оценка емкости для нарушения короткого замыкания (Ics) | 10 кА |
| Ток разряда | Номинальная (8 / 20 мкс) 20 кА |
| I (макс., 8 / 20 мкс) 40 кА | |
| Устойчивость к короткому замыканию Icc | 10 кА |
| Класс разрядника | II |
| Количество защищаемых опор | 2 |
| Количество полюсов | 3P |
| Стандартная коробка передач | Зрительный |
| Версия | Плагин |
| Предоставляемые опции | Солнечный |
| Функция профилактического обслуживания | Нет |
| Индикатор состояния | да |
| Размер предохранителя | 3 модульных интервала |
| электрический | |
| Оценка напряжения (UР) | 1500 В постоянного тока |
| Уровень защиты по напряжению (вверх) | 5 кВ |
| Технический UL/CSA | |
| Максимальное непрерывное рабочее напряжение UL/CSA (MCOV) | (L-PE) 1500 В |
| (Л-Л) 1500 В | |
| (Л-Н) 0 В | |
| (N-PE) 0 В | |
| Класс защиты по напряжению UL/CSA (VPR) | Сжиженный нефтяной газ 4 кВ |
| Ll 4 кВ | |
| Соответствие материалов | |
| Декларация RoHS | 9АКК108466А0826 |
| Информация о RoHS | В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г. |
| Дата RoHS | 20230707 |
| Декларация REACH | 9АКК107492А1906 |
| Информация о REACH | Ложный - не содержит веществ > 0,1 процент по массе |
| ДАТА ДОСТИЖЕНИЯ | 20231212 |
| Шаблон отчетности по конфликтным минералам (CMRT) | 9АКК108468А3363 |
| Категория WEEE | 5. Малое оборудование (без внешнего измерения более 50 см) |
| WEEE B2C / B2B | Бизнес для потребителя |
| экологический | |
| Степень защиты | IP20 |
| Максимально допустимая рабочая высота | Без понижения 2000 м |
| Размеры | |
| Ширина нетто продукта | 54 мм |
| Высота нетто продукта | 90 мм |
| Глубина / длина нетто продукта | 66 мм |
| Вес нетто продукта | 0.329 кг |
| упорядочение | |
| Единицы 1-го уровня пакета | коробка 1 шт. |
| Вес брутто пакета 1-го уровня | 0.398 кг |
| Номер Е (Норвегия) | 1682468 |
| Сертификаты и декларации | |
| Декларация соответствия - CE | 9АКК108466А0826 |
| Сертификат UL | 9АКК108466А1952 |
| Установка | |
| Инструкции и руководства | 9АКК107992А4589 |
| Тип монтажа | DIN-рейка |
| Популярные загрузки | |
| Техническое описание, Техническая информация | 9АКК107992А4592 |
| Механические чертежи | 9АКК108466А2019 |
| 9АКК108466А5300 | |
| 9АКК108466А5301 | |
| Внешние классификации и стандарты | |
| ИДВТ 9 | EC000941 - Устройство защиты от перенапряжений для систем электропитания |
| ИДВТ 10 | EC000941 - Устройство защиты от перенапряжений для систем электропитания |
| eКласс | Версия 11.0 : 27130805 |
| Классификационный код объекта | 141ПКС |
| Стандарты | МЭК 61643-31 |
| UL14419 Ed5 | |
| Характеристика | Значение |
|---|---|
| System configuration DC (EF009926) | Yes |
| System configuration IT (EF009927) | No |
| System configuration TN (EF009928) | No |
| System configuration TN-C (EF009929) | No |
| System configuration TN-C-S (EF009933) | No |
| System configuration TN-S (EF009930) | No |
| System configuration TT (EF009931) | No |
| System configuration other (EF009932) | No |
| Number of conductors (without earthing) (EF001148) | 2 |
| Nominal discharge surge current (8/20) (EF004214) | 20 kA |
| Max. discharge surge current (8/20) (EF012274) | 20 kA |
| Nominal voltage DC (EF004221) | 1500 V |
| Max. continuous voltage AC (EF004198) | 1500 V |
| Max. continuous voltage DC (EF004777) | 1500 V |
| Max. PV-voltage (EF008795) | 1500 V |
| Voltage protection level (EF003525) | 5 kV |
| Short-circuit breaking capacity (Isccr) (EF012627) | 10 kA |
| Integrated short-circuit protection (EF016000) | No |
| Integrated backup fuse (EF008797) | No |
| Leakage-current free (EF016002) | No |
| Mounting method (EF000003) | Other |
| Construction size (EF002566) | 3 modular spacing |
| Max. conductor cross section solid (solid, stranded) (EF008827) | 35 mm² |
| Max. conductor cross section flexible (fine-strand) (EF008828) | 25 mm² |
| With remote signalling contact (EF000422) | No |
| Signalling at the device (EF004241) | Optic |
| Category type 2 (EF004230) | Yes |
| Degree of protection (IP) (EF005474) | IP20 |
