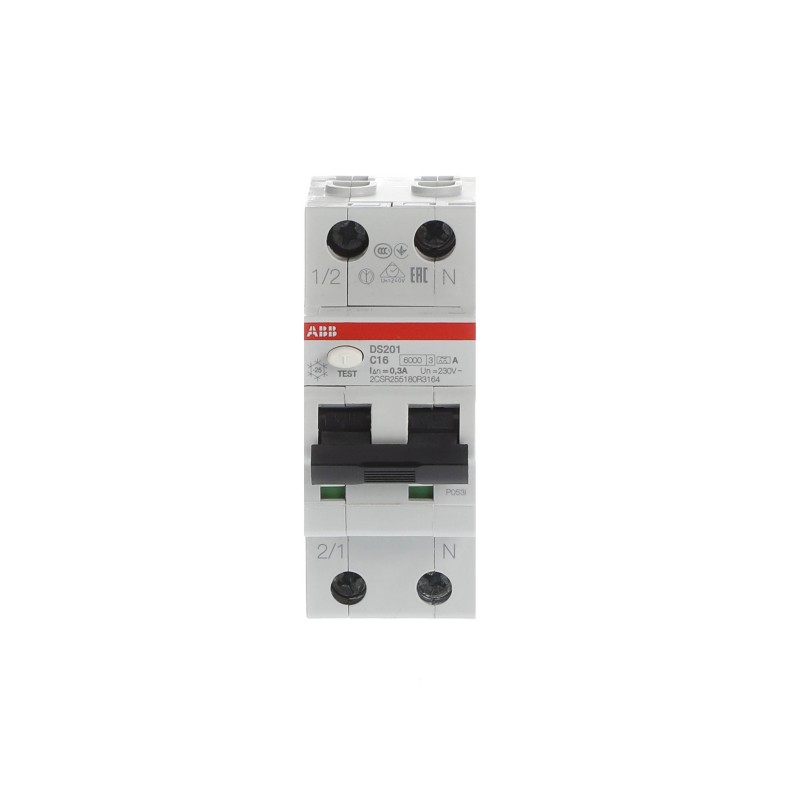

2CSR255180R3164 ABB I.com.DS200 1п+Н C 16А А 10 кА 300 мА
2CSR255180R3164
ABB
I.com.DS200 1п+Н C 16А А 10 кА 300 мА
I.com.DS200 1p-N C 110A A 10kA 300mA
Серия DS201 — это 1P-N RCBO шириной в два модуля для защиты конечных пользователей от перегрузок и короткого замыкания; защита от воздействия синусоидальных чередующихся и прямых пульсирующих тока разломов земли; защита от косвенных контактов и дополнительная защита от прямых контактов (с чувствительностью 30 мА).
Автоматические выключатели и предохранители > Автоматический выключатель дифференциального тока (дифавтомат, АВДТ)
Третичный / Промышленное
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Related products
▲Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
DS201 C16 A300
Идентификатор продукта:
2CSR255180R3164
Ean:
8012542886815
Описание каталога:
DS201 C16 A300 - RCBO
Длинное описание:
Серия DS201 — это 1P-N RCBO шириной в два модуля для защиты конечных пользователей от перегрузок и короткого замыкания; защита от воздействия синусоидальных чередующихся и прямых пульсирующих тока разломов земли; защита от косвенных контактов и дополнительная защита от прямых контактов (с чувствительностью 30 мА).
Технические
Стандарты:
IEC/EN 61009-1, IEC/EN 61009-2-1
Тип остаточного тока:
Тип
Количество поляков:
2
Количество защищенных поляков:
1
Рейтинговый ток (IN):
16 A
Оценка текущей чувствительности:
0,3 А
Оценка напряжения (UR):
230 V
Оценка теплоизоляционного напряжения (UЯ):
500 В
Категория переготовки:
Iii
Степень загрязнения:
2
Тест-напряжение (Ut):
110 ... 264 V
Оценка частоты (f):
50 ... 60 Гц
Оценка емкости короткого замыкания (ICn):
6 кА
Оценка Ultimate короткого замыкания Нарушение емкости (iCu):
10 кА
Оценка емкости для нарушения короткого замыкания (ICs):
7,5 кА
Оценка остаточной способности к разрыву (I м):
RU 61009-1 6000 A
IEC 61009-1 6000 A
Первичный импульс выдерживает напряжение:
4 кВ
Диэлектрический тест напряжения:
2,5 кВ
Характеристика отключения:
C
Класс энергоограничения:
3
Тип жилья:
Изоляционная группа I - II, RAL 7035
Тип привода:
Toggle - Изоляционная группа II, Черный RAL 9005, запечатывание в ON-OFF позиции
Указание позиции контакта:
Красный ON / Зеленый OFF
Показания о неисправностях:
Синий флаг на переключатель
Электрическая выносливость:
10000 цикл
Механическая выносливость (Nэнду):
Цикл 20000 года
Степень защиты:
Терминалы IP20
IP40 жилищного строительства
Сопротивление Шок acc. к IEC 60068-2-27:
25г / 2 удара / 13 мс
Сопротивление вибрациям acc. к IEC 60068-2-6:
0,1 мм или 1 г - 20 циклов при 5... 150... 5 Гц
Условия окружающей среды:
28 циклов
с 55 КК / 90-96 %
и 25 КК / 95-100 %
Справочная температура окружающего воздуха:
30 КК
Тип терминала:
Винт терминалы
Тип винтового терминала:
Failsafe Двуна направление Цилиндр-лифт Терминал
Размер кабеля:
25 мм2
Соединительной емкости:
Басбар 10/10 мм2
Застрявшие 0,75 ... 25 мм2
Гибкий с Ferrule 0.75 ... 16 мм2
Гибкий 0,75 ... 16 мм2
Затягивание крутящего момента:
2,8 Нм
Длина проволоки:
12 мм
Тип монтажа:
на железной дороге DIN EN 60715 (35 мм) с помощью монтажа клипа
Позиция монтажа:
Любой
Подключение к источнику питания:
Произвольные
Позиция нейтральных терминалов:
Направо
Потеря мощности:
3,3 Вт
Количество модульных интервалов на DIN Rail:
2
Тип аксессуара:
Вспомогательный контакт
Контакт сигнала / вспомогательный контакт
Шунт поездки
Вспомогательный контакт для нижней примерки
Освобождение под напряжением
Освобождение перегружаемых
Моторное операционное устройство
Экологических
Температура окружающего воздуха:
Операция -25...55 градусов по Цельсию
Технический UL/CSA
Текущий рейтинг короткого замыкания (SCCR):
0,3 А
Размеры
Чистая ширина продукта:
0,035 м
Чистая высота продукта:
0,085 м
Чистая глубина продукта / Длина:
0,069 м
Чистый вес продукта:
0,200 кг
Информация о контейнерах
Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
40 мм
Пакет Уровень 1 Высота:
106 мм
Пакет Уровень 1 Глубина / Длина:
80 мм
Пакет Уровень 1 Валовой вес:
225 г
Пакет Уровень 1 EAN:
8012542886815
Пакет Уровня 2 Единицы:
5 шт.
Уровень пакета 2 Ширина:
200 мм
Пакет Уровень 2 Высота:
106 мм
Уровень упаковки 2 Глубина / Длина:
80 мм
Пакет Уровень 2 Валовой вес:
1125 г
Пакет Уровень 2 EAN:
8012542769712
Заказ
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85363010
E-Number (Швеция):
2100464
E-Number (Финляндия):
3211172
Сертификаты и декларации (номер документа)
Декларация соответствия - CE:N n9AKK106713A5588
Экологическая информация:N n2CSC422002K2701
Инструкции и руководства:N n9AKK107492A6006
Информация RoHS:N n2CSC422002K2701
Популярные загрузки
Лист данных, техническая информация:N n9AKK107492A6187
Инструкции и руководства:N n9AKK107492A6006
Классификации
Код классификации объектов:
Q
ИДВТ 6:
EC000905 - Выключатель цепи утечки Земли
ИДВТ 7:
EC000905 - Выключатель цепи утечки Земли
| Характеристика | Значение |
|---|---|
| Number of poles (total) (EF008618) | 2 |
| Number of protected poles (EF005548) | 1 |
| Rated voltage (EF000228) | 240 V |
| Rated insulation voltage Ui (EF001366) | 500 V |
| Rated impulse withstand voltage Uimp (EF011980) | 4 kV |
| Rated current (EF000227) | 16 A |
| Rated fault current (EF002358) | 0.3 A |
| Leakage current type (EF002560) | A |
| Current limiting class (EF002568) | 3 |
| Rated short-circuit breaking capacity according to EN 61009 (EF012628) | 6 kA |
| Rated short-circuit breaking capacity according to IEC 60947-2 (EF006065) | 10 kA |
| Rated short-circuit breaking capacity Icn according to EN 61009-1 (EF011981) | 6 kA |
| Disconnection characteristic (EF012587) | Undelayed |
| Voltage type (EF000187) | AC |
| Frequency (EF005455) | 50/60 Hz |
| Release characteristic (EF000889) | C |
| Concurrently switching neutral conductor (EF005997) | Yes |
| With interlocking device (EF007385) | No |
| Over voltage category (EF002569) | 3 |
| Pollution degree (EF002570) | 2 |
| Ambient temperature during operating (EF007515) | -25 °C |
| Width in number of modular spacings (EF002950) | 2 |
| Built-in depth (EF000218) | 69 mm |
| Anti-nuisance tripping version (EF009497) | No |
| Degree of protection (IP) (EF005474) | IP20 |
| Connectable conductor cross section multi-wired (EF007343) | 0.75 mm² |
