2CDS382001R0084 ABB Международный S302P-C8 2p 8A C 25kA Увеличить

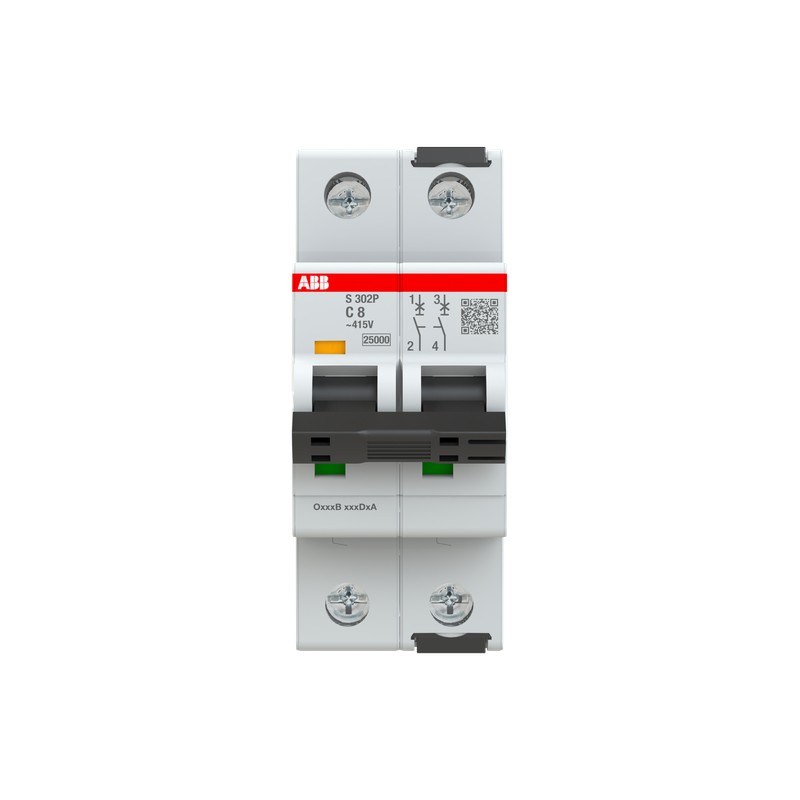

Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

2CDS382001R0084 ABB Международный S302P-C8 2p 8A C 25kA

2CDS382001R0084

ABB

Международный S302P-C8 2p 8A C 25kA

S302P-C8 Миниатюрный автоматический выключатель - 2P - C - 8 A

Подробнее


Автоматические выключатели и предохранители > Миниатюрный выключатель (MCB)

промышленное

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $177.80
Цена за единицу: $177.80
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    С302П-С8
  • Идентификатор продукта:
    2КДС382001R0084
  • EAN:
    4016779078979
  • Описание каталога:
    S302P-C8 Миниатюрный автоматический выключатель - 2P - C - 8 A
  • Длинное описание:
    McB серии S300P обеспечивает защиту промышленных установок от перегрузки и короткого замыкания. Этот продукт производится в соответствии с международными стандартами IEC и UL, для рынков, где он необходим.
+
–

принадлежности

ИдентификаторописаниетипКоличествоЕдиница измерения
2КДС200922R0001
Сигнал S2C-S/H6R / Вспомогательный контактS2C-S/H6R1кусок
2КДС200912R0001
S2C-H6R Вспомогательный контактС2С-Х6Р1кусок
2КДС200936R0001
S2C-H11L Вспомогательный контактС2С-Н11Л1кусок
2КДС200936R0002
S2C-H20L Вспомогательный контактS2C-H20L1кусок
2КДС200936R0003
S2C-H02L Вспомогательный контактС2С-Х02Л1кусок
2КДС200946R0001
S2C-H6-11R Вспомогательный контактС2С-Н6-11Р1кусок
2КДС200946R0002
S2C-H6-20R Вспомогательный контактС2С-Н6-20Р1кусок
2КДС200946R0003
S2C-H6-02R Вспомогательный контактС2С-Н6-02Р1кусок
2КДС200909R0001
Шунтирование S2C-A1С2С-А11кусок
2КДС200909R0002
Шунтирование S2C-A2С2С-А21кусок
2КС200911R0001
S2C-UA 12 DC Пониженное напряжениеS2C-UA 12 DC1кусок
2КС200911R0002
S2C-UA 24 AC Пониженное напряжениеS2C-UA 24 AC1кусок
2КС200911R0003
S2C-UA 48 AC Пониженное напряжениеS2C-UA 48 AC1кусок
2КС200911R0004
S2C-UA 110 AC Пониженное напряжениеS2C-UA 110 AC1кусок
2КС200911R0005
S2C-UA 230 AC Пониженное напряжениеS2C-UA 230 AC1кусок
2CSS200911R0006
S2C-UA 400 AC Пониженное напряжениеS2C-UA 400 AC1кусок
2CSS200911R0007
S2C-UA 24 DC Пониженное напряжениеS2C-UA 24 постоянного тока1кусок
2КС200911R0008
S2C-UA 48 DC Пониженное напряжениеS2C-UA 48 DC1кусок
2КС200911R0009
S2C-UA 110 DC Пониженное напряжениеS2C-UA 110 постоянного тока1кусок
2CSS200911R0010
S2C-UA 230 DC Пониженное напряжениеS2C-UA 230 постоянного тока1кусок
2CSS201997R0013
S2C-CM1 Устройство управления двигателемС2С-СМ11кусок
2CSS203997R0013
S2C-CM2/3 Устройство управления двигателемС2С-СМ2/31кусок
2CSS204997R0013
S2C-CM4 Устройство управления двигателемС2С-СМ41кусок
GHS2001901R0003
S2C-DH Механические аксессуарыS2C-DH1кусок
2КС200998R0001
S2C-BP Механическое устройство отключенияС2С-ВР1кусок
2CSS200999R0001
База плагина S2C-ESTS2C-EST1кусок
2КДС200918Р0001
S2C-NT Нейтраль с ручным управлениемС2С-НТ1кусок
2CCA880100R0001
CMS-100PS ДатчикCMS-100PS1кусок
2CCA880101R0001
CMS-101PS ДатчикCMS-101ПС1кусок
2CCA880102R0001
CMS-102PS ДатчикCMS-102PS1кусок

технический

  • Стандарты:
    CSA 22.2 No 235
    IEC/EN 60898-1
    IEC/EN 60947-2
    УЛ 1077
  • Характеристика отключения:
    до
  • Оценка оперативного напряжения:
    согласно IEC 60898-1 415 В переменного тока
    согласно IEC 60947-2 415 В переменного тока
  • Оперативное напряжение:
    Максимум (включая допуск) 457 В переменного тока
    Максимум 457 В переменного тока
    Минимум 12 V AC
    Минимум 12 V DC
  • Оценка теплоизоляционного напряжения (Uя):
    в соответствии с IEC/EN 60664-1 500 В
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    6 кВ
  • Диэлектрический тест напряжения:
    50/60 Гц, 1 мин: 2 кВ
  • Тип входного напряжения:
    AC/DC
  • Рейтинговый ток (Iн):
    8 A
  • Номинальная емкость короткого замыкания:
    (AC) 25 кА
  • Оценка Ultimate короткого замыкания Нарушение емкости (iкуб):
    (415 В переменного тока) 25 кА
    (440 В переменного тока) 15 кА
  • Оценка частоты (f):
    50 Гц
    60 Гц
  • потери мощности:
    3,2 Вт
    при номинальных рабочих условиях на полюс 1,6 Вт
  • Подключение к источнику питания:
    произвольный
  • Указание позиции контакта:
    Красный ON / Зеленый OFF
  • Электрическая выносливость:
    Цикл переменного тока 20000
  • Механическая выносливость:
    Цикл 20000 года
  • Количество поляков:
    2
  • Количество защищенных поляков:
    2
  • Категория переготовки:
    IV
  • Затягивание крутящего момента:
    2,8 Нм
  • Тип винтового терминала:
    Failsafe Двуна направление Цилиндр-лифт Терминал
  • Маркировка привода:
    Ввод / Вывод
  • Актуатор Материал:
    Изоляционная группа II, Черный, Sealable
  • Материал для жилищного строительства:
    Изоляционная группа I, RAL 7035
  • Монтаж на DIN Rail:
    TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
    TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
  • Позиция монтажа:
    любой
  • Рекомендуемый водитель винта:
    Позидрив 2
  • Доступные аксессуары:
    да
  • Соединительной емкости:
    Басбар 10 / 10 мм2
    Гибкий с Ferrule 0.75 ... 25 мм2
    Гибкий 0,75 ... 25 мм2
    Строгий 0,75 ... 35 мм2
    Застрявшие 0,75 ... 35 мм2
  • Размер установки:
    acc. к DIN 43880 1
  • Длина проволоки:
    14 мм
  • Тип терминала:
    Винт терминалы

экологический

  • Температура окружающего воздуха:
    При эксплуатации -40 ... +70 °C
    Хранение -55 ... +70 °C
  • Степень защиты:
    IP20
    Корпус с крышкой IP40
  • Степень загрязнения:
    3
  • Условия окружающей среды:
    28 циклов
    с 55 КК / 90-96 %
    и 25 КК / 95-100 %
  • Сопротивление вибрациям acc. к IEC 60068-2-6:
    5g, 20 циклов на 5 ... 150 ... 5 Гц с нагрузкой 0,8 в
  • Сопротивление Шок acc. к IEC 60068-2-27:
    25g / 3 удара / 18 мс
  • Статус RoHS:
    Следуя Директиве ЕС 2011/65/EU
  • Экологическая информация:
    9АКК107991А3226
  • Декларация REACH:
    9АКК107492А1906

Технический UL/CSA

  • Максимальное операционное напряжение UL/CSA:
    125 В постоянного тока
    480Y / 277 В переменного тока
    480Y/277 V AC
  • Прерывание рейтинга acc. до UL1077:
    (125 В постоянного тока) 10 кА
    (480Y / 277 V AC) 10 кА
  • Соединительную емкость UL/CSA:
    Басбар 14-8 AWG
    Дирижер 14-4 AWG
  • Ужесточение крутящего момента UL/CSA:
    18 дюймов·фунтов

Размеры

  • Ширина в количестве модульных интервалов:
    2
  • Чистая ширина продукта:
    35миллиметр
  • Чистая высота продукта:
    88миллиметр
  • Чистая глубина продукта / Длина:
    69миллиметр
  • Чистый вес продукта:
    0.248кг
  • Вес нетто полюса:
    0,124 кг
  • Встроенная глубина (t2):
    69 мм

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 5 шт
  • Уровень пакета 1 Ширина:
    92 мм
  • Пакет Уровень 1 Высота:
    80 мм
  • Пакет Уровень 1 Глубина / Длина:
    183 мм
  • Пакет Уровень 1 Валовой вес:
    1,29 кг
  • Пакет Уровень 1 EAN:
    4016779082464
  • Пакет Уровня 2 Единицы:
    картон 60 шт
  • Уровень пакета 2 Ширина:
    275 мм
  • Пакет Уровень 2 Высота:
    210 мм
  • Уровень упаковки 2 Глубина / Длина:
    400 мм
  • Пакет Уровень 2 Валовой вес:
    15,4 кг
  • Пакет Уровень 2 EAN:
    4016779092210

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85362010
  • Страна происхождения:
    Германия (ГЕРМАНИЯ)

Сертификаты и декларации (номер документа)

Популярные загрузки

Классификации

  • ИДВТ 7:
    EC000042 - Миниатюрный выключатель (MCB)
  • ИДВТ 8:
    EC000042 - Миниатюрный выключатель (MCB)
  • Дерево каталога EPLAN:
    Электротехника / Устройства защиты / Общее
  • Определение функции EPLAN:
    Автоматический выключатель / Двойной автоматический выключатель / Двойной автоматический выключатель 1_2_3_4
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)
  • WEEE B2C / B2B:
    Бизнес для бизнеса
  • CN8:
    8536 20 10
  • UNSPSC:
    39121603
  • eКласс:
    V11.0 : 27141901
  • Гранулярный код категории IDEA (IGCC):
    4897 >> Миниатюрные автоматические выключатели
  • Код классификации объектов:
    фа

ETIM for 2CDS382001R0084 Circuit breakers and fuses (EC000042)
Характеристика Значение
Built-in depth (EF000218) 69 mm
Release characteristic (EF000889) C
Number of poles (total) (EF008618) 2
Number of protected poles (EF005548) 2
Rated current (EF000227) 8 A
Rated voltage (EF000228) 415 V
Rated insulation voltage Ui (EF001366) 500 V
Rated impulse withstand voltage Uimp (EF011980) 6 kV
Voltage type (EF000187) AC/DC
Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V (EF009555) 25 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V (EF009557) 50 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V (EF009558) 25 kA
Frequency (EF000416) 50 Hz
Flush-mounted installation (EF007517) No
Concurrently switching neutral conductor (EF005997) No
Over voltage category (EF002569) 4
Pollution degree (EF002570) 3
Additional equipment possible (EF008148) Yes
Width in number of modular spacings (EF002950) 2.0
Degree of protection (IP) (EF005474) IP20
Ambient temperature during operating (EF007515) -40 °C
Connectable conductor cross section multi-wired (EF007343) 0.75 mm²
Connectable conductor cross section solid-core (EF007337) 0.75 mm²
Explosion-proof (EF004663) No

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
