> ABB>промышленное>2CDS272061R0204 ABB S202M-C20UC 2p 20A UCC 10kA
Предыдущий товар Следующий продукт

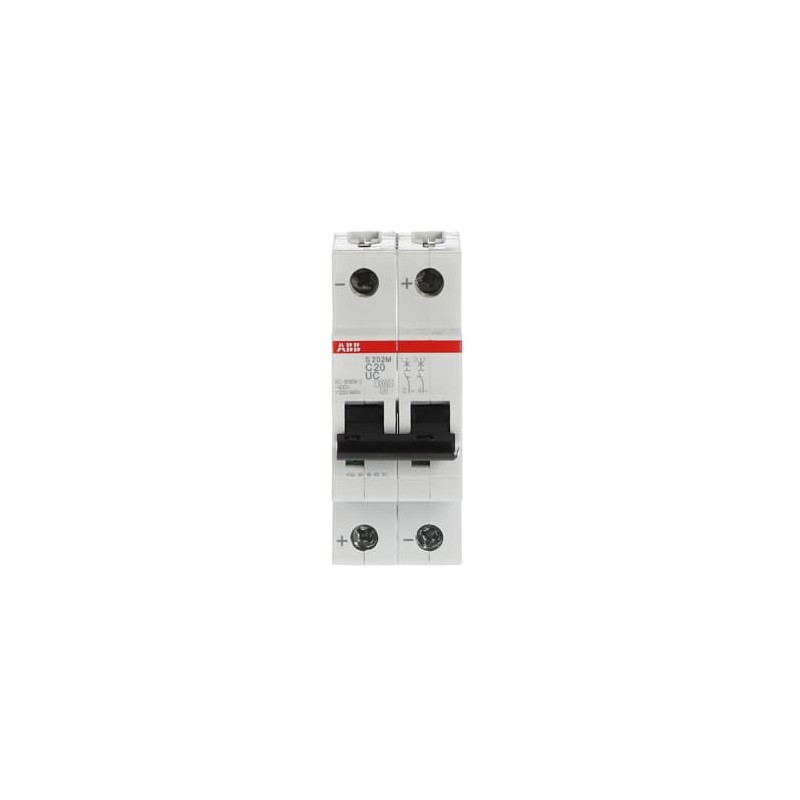

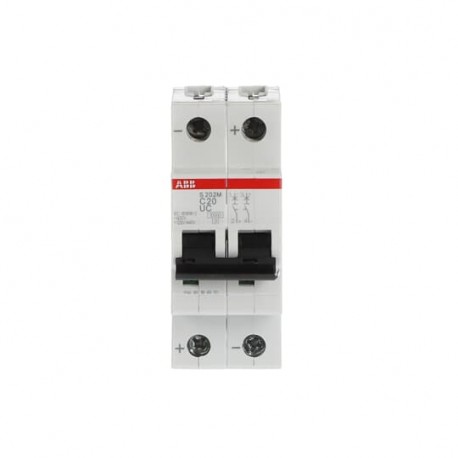

2CDS272061R0204 ABB S202M-C20UC 2p 20A UCC 10kA Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

2CDS272061R0204 ABB S202M-C20UC 2p 20A UCC 10kA

2CDS272061R0204

ABB

S202M-C20UC 2p 20A UCC 10kA

S202M-C20UC Миниатюрный автоматический выключатель - 2P - C - 20 А

Подробнее


промышленное

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    С202М-К20УК
  • Идентификатор продукта:
    2CDS272061R0204
  • EAN:
    4013614433023
  • Описание каталога:
    S202M-C20UC Миниатюрный автоматический выключатель - 2P - C - 20 А
  • Длинное описание:
    Миниатюрный автоматический выключатель S 200 M UC расширяет установленные
    Линейка компактных® продуктов ABB System pro M с MCB для применения в постоянном и переменном токах. S 200 M UC впечатляет своим диапазоном производительности и, соответственно, большим количеством допусков. Его высокая встроенная отключающая способность к короткому замыканию по всему
    Весь модельный ряд, гибкое применение переменного и постоянного тока, а также одобрение и соответствие всем основным международным и местным стандартам делают его поистине уникальным.

    Все современные компактные® аксессуары System pro M можно легко комбинировать с новой модельной линейкой. Будь то складирование или проектирование, планирование, установка или техническое обслуживание вашего оборудования, S 200 M UC является простым и гибким решением.
+
–

принадлежности

ИдентификаторописаниетипКоличествоЕдиница измерения
2КДС200922R0001
Сигнал S2C-S/H6R / Вспомогательный контактS2C-S/H6R1кусок
2КДС200912R0001
S2C-H6R Вспомогательный контактС2С-Х6Р1кусок
2КДС200936R0001
S2C-H11L Вспомогательный контактС2С-Н11Л1кусок
2КДС200936R0002
S2C-H20L Вспомогательный контактS2C-H20L1кусок
2КДС200936R0003
S2C-H02L Вспомогательный контактС2С-Х02Л1кусок
2КДС200946R0001
S2C-H6-11R Вспомогательный контактС2С-Н6-11Р1кусок
2КДС200946R0002
S2C-H6-20R Вспомогательный контактС2С-Н6-20Р1кусок
2КДС200946R0003
S2C-H6-02R Вспомогательный контактС2С-Н6-02Р1кусок
2КДС200909R0001
Шунтирование S2C-A1С2С-А11кусок
2КДС200909R0002
Шунтирование S2C-A2С2С-А21кусок
2КС200911R0001
S2C-UA 12 DC Пониженное напряжениеS2C-UA 12 DC1кусок
2КС200911R0002
S2C-UA 24 AC Пониженное напряжениеS2C-UA 24 AC1кусок
2КС200911R0003
S2C-UA 48 AC Пониженное напряжениеS2C-UA 48 AC1кусок
2КС200911R0004
S2C-UA 110 AC Пониженное напряжениеS2C-UA 110 AC1кусок
2КС200911R0005
S2C-UA 230 AC Пониженное напряжениеS2C-UA 230 AC1кусок
2CSS200911R0006
S2C-UA 400 AC Пониженное напряжениеS2C-UA 400 AC1кусок
2CSS200911R0007
S2C-UA 24 DC Пониженное напряжениеS2C-UA 24 постоянного тока1кусок
2КС200911R0008
S2C-UA 48 DC Пониженное напряжениеS2C-UA 48 DC1кусок
2КС200911R0009
S2C-UA 110 DC Пониженное напряжениеS2C-UA 110 постоянного тока1кусок
2CSS200911R0010
S2C-UA 230 DC Пониженное напряжениеS2C-UA 230 постоянного тока1кусок
2CSS201997R0013
S2C-CM1 Устройство управления двигателемС2С-СМ11кусок
2CSS203997R0013
S2C-CM2/3 Устройство управления двигателемС2С-СМ2/31кусок
2CSS204997R0013
S2C-CM4 Устройство управления двигателемС2С-СМ41кусок
GHS2001901R0003
S2C-DH Механические аксессуарыS2C-DH1кусок
2КС200998R0001
S2C-BP Механическое устройство отключенияС2С-ВР1кусок
2CSS200999R0001
База плагина S2C-ESTS2C-EST1кусок
2КДС200918Р0001
S2C-NT Нейтраль с ручным управлениемС2С-НТ1кусок
2CCA880100R0001
CMS-100PS ДатчикCMS-100PS1кусок
2CCA880101R0001
CMS-101PS ДатчикCMS-101ПС1кусок
2CCA880102R0001
CMS-102PS ДатчикCMS-102PS1кусок

технический

  • Стандарты:
    IEC/EN 60898-2
    IEC/EN 60947-2
  • Характеристика отключения:
    до
  • Оценка оперативного напряжения:
    согласно IEC 60898-1 400 В переменного тока
    согласно IEC 60898-1 440 В постоянного тока
    согласно IEC 60898-2 400 В переменного тока
    согласно IEC 60898-2 440 В постоянного тока
    согласно IEC 60947-2 440 В переменного тока
    согласно IEC 60947-2 440 В постоянного тока
  • Оперативное напряжение:
    Максимум (включая допуск) 440 В переменного тока
    Максимум (включая допуск) 500 В постоянного тока
    Минимум 12 V AC
    Минимум 12 V DC
  • Оценка теплоизоляционного напряжения (Uя):
    в соответствии с IEC/EN 60664-1 484 V
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    4 кВ
    при 2000 м 5 кВ
    на уровне моря 6,2 кВ
  • Диэлектрический тест напряжения:
    50/60 Гц, 1 мин: 2 кВ
  • Тип входного напряжения:
    AC/DC
  • Рейтинговый ток (Iн):
    20 А
  • Номинальная емкость короткого замыкания:
    (AC) 10 кА
    (230 V AC) 10 кА
    (253 V AC) 10 кА
    (400 В переменного тока) 10 кА
    (440 В постоянного тока) 10 кА
  • Оценка Ultimate короткого замыкания Нарушение емкости (iкуб):
    (220 В постоянного тока) 25 кА
    (230 В переменного тока) 15 кА
    (400 В переменного тока) 15 кА
    (440 В переменного тока) 10 кА
    (440 В постоянного тока) 10 кА
  • Номинальный условный ток короткого замыкания (Inc):
    (230 В) 15 кА
    (400 В) 15 кА
  • Оценка емкости для нарушения короткого замыкания (Ics):
    (220 В постоянного тока) 20 кА
  • Оценка частоты (f):
    50 / 60 Гц
    постоянный ток
  • потери мощности:
    4.52 Вт
    при номинальных рабочих условиях на полюс 2,26 Вт
  • Подключение к источнику питания:
    Пожалуйста, обратите внимание на полярность устройства
  • Указание позиции контакта:
    Красный ON / Зеленый OFF
  • Класс энергоограничения:
    3
  • Электрическая выносливость:
    Цикл переменного тока 20000
  • Механическая выносливость:
    Цикл 20000 года
  • Количество поляков:
    2
  • Количество защищенных поляков:
    2
  • Категория переготовки:
    III
  • Затягивание крутящего момента:
    2,8 Нм
  • Тип винтового терминала:
    Failsafe Двуна направление Цилиндр-лифт Терминал
  • Маркировка привода:
    Ввод / Вывод
  • Актуатор Материал:
    Изоляционная группа II, Черный, Sealable
  • Материал для жилищного строительства:
    Изоляционная группа I, RAL 7035
  • Предоставленные варианты:
    Универсальный ток
  • Монтаж на DIN Rail:
    TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
    TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
  • Позиция монтажа:
    любой
  • Рекомендуемый водитель винта:
    Позидрив 2
  • Доступные аксессуары:
    да
  • Замечания:
    Обратите внимание на полярность устройства
  • Соединительной емкости:
    Басбар 10 / 10 мм2
    Гибкий с Ferrule 0.75 ... 25 мм2
    Гибкий 0,75 ... 25 мм2
    Строгий 0,75 ... 35 мм2
    Застрявшие 0,75 ... 35 мм2
  • Размер установки:
    acc. к DIN 43880 1
  • Тип терминала:
    Винт терминалы

экологический

  • Температура окружающего воздуха:
    Операция -25 ...
    Хранение -40 ...
  • Справочная температура окружающего воздуха:
    30 КК
  • Степень защиты:
    IP20
    Корпус с крышкой IP40
  • Степень загрязнения:
    3
  • Условия окружающей среды:
    28 циклов
    с 55 КК / 90-96 %
    и 25 КК / 95-100 %
  • Сопротивление вибрациям acc. к IEC 60068-2-6:
    5g, 20 циклов на 5 ... 150 ... 5 Гц с нагрузкой 0,8 в
  • Сопротивление Шок acc. к IEC 60068-2-27:
    25g 2 ударов 13 мс
  • Статус RoHS:
    В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
  • Информация RoHS:
    2CDK400583D2704
  • Декларация REACH:
    9АКК107492А1906
  • Экологическая информация:
    2CDK400030D201
  • SCIP:
    cec6beff-be12-4313-bcef-0d0cbaa3ae87 Германия (DE)

Технический UL/CSA

  • Максимальное операционное напряжение UL/CSA:
    480Y/277 V AC
    500 V DC
  • Прерывание рейтинга acc. до UL1077:
    (220 V AC) 10 кА
    (277 В переменного тока) 6 кА
    (440 В постоянного тока) 10 кА
    (480Y / 277 V AC) 10 кА
    (500 В постоянного тока) 10 кА
  • Соединительную емкость UL/CSA:
    Басбар 14-8 AWG
    Дирижер 14-4 AWG
  • Ужесточение крутящего момента UL/CSA:
    25 и фунтов

Размеры

  • Ширина в количестве модульных интервалов:
    2
  • Чистая ширина продукта:
    35миллиметр
  • Чистая высота продукта:
    88миллиметр
  • Чистая глубина продукта / Длина:
    69миллиметр
  • Чистый вес продукта:
    0.25кг
  • Вес нетто полюса:
    0,125 кг
  • Встроенная глубина (t2):
    69 мм

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Пакет Уровня 1 Единицы:
    картон 5 шт
  • Пакет Уровень 1 Валовой вес:
    1,3 кг
  • Номер таможенного тарифа:
    85362010
  • E-Number (Финляндия):
    3210344
  • Страна происхождения:
    Германия (ГЕРМАНИЯ)

Сертификаты и декларации

  • Сертификационное агентство:
    эн
    НКВ
  • Декларация соответствия - CE:
    2CDK400583D2704

Популярные загрузки

Классификации

  • ИДВТ 8:
    EC000042 - Миниатюрный выключатель (MCB)
  • ИДВТ 9:
    EC000042 - Миниатюрный выключатель (MCB)
  • Дерево каталога EPLAN:
    Электротехника / Устройства защиты / Общее
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)
  • WEEE B2C / B2B:
    Бизнес для бизнеса
  • CN8:
    8536 20 10
  • UNSPSC:
    39121603
  • eКласс:
    V11.0 : 27141901
  • Гранулярный код категории IDEA (IGCC):
    4899 >> Миниатюрная модель с автоматическим выключателем (MCB)
  • Код классификации объектов:
    фа

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
