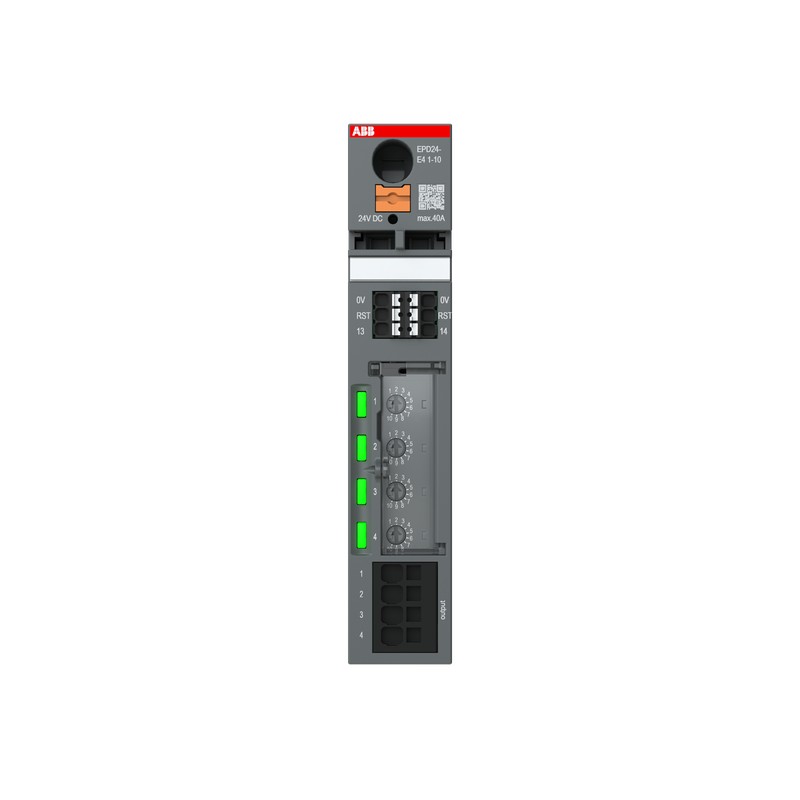

2CDE601102R0110 ABB Прот. EPD24-E4 1-10 Электроника Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

2CDE601102R0110 ABB Прот. EPD24-E4 1-10 Электроника

2CDE601102R0110

ABB

Прот. EPD24-E4 1-10 Электроника

Disp. Protec. Электронный. ЭПД24-Е4 1-10

EPD24-E4 1-10 Входные электронные устройства защиты для цепей нагрузки 24 В постоянного тока

Подробнее


Автоматические выключатели и предохранители > Device circuit breaker

Другие модульные устройства

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $321.60
Цена за единицу: $321.60
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    ЭПД24-Е4 1-10
  • Идентификатор продукта:
    2CDE601102R0110
  • EAN:
    4053546053135
  • Описание каталога:
    EPD24-E4 1-10 Входные электронные устройства защиты для цепей нагрузки 24 В постоянного тока
  • Длинное описание:
    Устройства защиты EPD24 расширяют ассортимент устройств ABB, монтируемых на DIN-рейку, с электронными модулями защиты от перегрузки по току для селективной защиты цепей нагрузки 24 В постоянного тока. Неисправности в отдельных ветвях, вызванные перегрузкой или коротким замыканием, обнаруживаются и выборочно отключаются, чтобы неисправность не влияла на другие пути тока нагрузки. Таким образом, становится возможным простое и быстрое устранение неполадок.
+
–

принадлежности

ИдентификаторописаниетипКоличествоЕдиница измерения
2CDE605300R0010
Перемычки EPD24 (1 комплект), перемычка питания для 24 В постоянного тока и 3 перемычки сигнала для 0 В, сигнал и сбросПеремычки EPD24 (1 комплект)4кусок
2CDE605300R0050
Перемычки EPD24 (5 комплектов) 5 перемычек питания для 24 В постоянного тока и 15 перемычек сигнала для 0 В, сигнал и сбросПеремычки EPD24 (5 комплектов)20кусок
2CDE605300R0250
Перемычки EPD24 (25 комплектов) 25 перемычек питания для 24 В постоянного тока и 75 перемычек сигнала для 0 В, сигнал и сбросПеремычки EPD24 (25 комплектов)100кусок

технический

  • Стандарты:
    КОС 22.2
    Признан UL 2367
    Внесен в список UL 508
  • Характеристика отключения:
    Электронный контроль времени
  • Оценка напряжения (UР):
    24 V DC
  • Оценка теплоизоляционного напряжения (Uя):
    Выходная цепь 30 В постоянного тока
  • Диапазон тока:
    1 A
    2 A
    3 A
    4 A
    5 A
    6 A
    8 A
    10 A
    7 A
    9 А
  • потери мощности:
    при номинальной нагрузке 5,6 Вт
  • Выходной сигнал:
    Выход группового сигнала 13-14; Рабочее состояние: 13; Беспотенциальный нормально разомкнутый контакт макс. 30 В постоянного тока/200 мА, мин. 10 В постоянного тока/1 мА.
  • Количество вспомогательных контактов НЕТ:
    1
  • Количество каналов:
    4
  • Индикация неисправности сигнала (LED):
    красный
  • Материал для жилищного строительства:
    Лепной
  • Сброс неисправности:
    Вручную
    Удалённый
  • Индикатор состояния:
    да
  • Дополнительная информация:
    Резервный предохранитель для EPD24 не требуется
  • Монтаж на DIN Rail:
    TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
  • Позиция монтажа:
    Только по вертикали
  • Рекомендуемый водитель винта:
    Прорезь для винтов
  • Доступные аксессуары:
    да
  • Выпуск:
    Коммутационный выход силового МОП-транзистора (принудительное переключение) без гальванической развязки
  • Замечания:
    Параллельное подключение выходов недопустимо
  • Номер RAL:
    RAL 7012 - Базальтовый серый
  • Цвет:
    темно-серый
  • Электромагнитная совместимость (ЭМС):
    Эмиссия - Класс B
    Иммунитет - класс А
  • Длина проволоки:
    Вспомогательная цепь 8 мм
    Для клемм N 8 мм
    Входная цепь 18 мм
    Выходной контур 10 мм
  • Время задержки включения:
    Каскадное включение после включения питания с каналом 1 24 В постоянного тока 100 мс
    Каскадное включение после включения питания с каналом 24 В постоянного тока 2 200 мс
    Каскадное включение после включения питания с каналом 24 В постоянного тока 3 300 мс
    Каскадное включение после включения питания с каналом 24 В постоянного тока 4 400 мс
  • Рабочая влажность (RHамб):
    96 ч/95% относительной влажности/40 °C
  • Эксплуатационное снижение номинальных характеристик:
    Снижение номинальных характеристик 60 °C ... 70 °C: 2 %/K на выход канала
  • Номинальный ток в зависимости от температуры:
    9АКК108468А1268
  • Устройство отключения при пониженном напряжении:
    Гистерезис тип. 2 В
    OFF при тип. Uin < 16 В постоянного тока
    ВКЛ при тип. Uin > 19 В постоянного тока
  • Индикация сигнала цепи нагрузки > 80 %:
    Зеленый / Оранжевый

экологический

  • Температура окружающего воздуха:
    При эксплуатации -25 ... +70 °C
    Хранение -40 ...
  • Степень защиты:
    IP20
  • Класс защиты:
    Заземленные или изолированные (класс III)
  • Степень загрязнения:
    2
  • Сопротивление вибрациям acc. к IEC 60068-2-6:
    2 г, 20 циклов по 10... 500 ... 10 Гц
  • Статус RoHS:
    В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
  • Информация RoHS:
    9АКК107492А1906
  • Декларация REACH:
    9АКК107492А1906

Технический UL/CSA

  • Соединительная емкость вспомогательного контура UL/CSA:
    Гибкий 24-16 AWG
    Жесткий 24-16 AWG

Размеры

  • Чистая ширина продукта:
    25миллиметр
  • Чистая высота продукта:
    130миллиметр
  • Чистая глубина продукта / Длина:
    108миллиметр
  • Чистый вес продукта:
    0.175кг
  • Диаграмма измерения:
    9АКК108467А0009

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Пакет Уровень 1 Валовой вес:
    0.303 кг
  • Номер таможенного тарифа:
    85363010
  • Страна происхождения:
    Германия (ГЕРМАНИЯ)

Сертификаты и декларации

Популярные загрузки

Классификации

  • ИДВТ 8:
    EC003538 - Устройство автоматического выключателя
  • ИДВТ 9:
    EC003538 - Устройство автоматического выключателя
  • Дерево каталога EPLAN:
    Электротехника / Устройства защиты / Общее
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)
  • WEEE B2C / B2B:
    Бизнес для потребителя
  • CN8:
    8536 30 10
  • UNSPSC:
    39121601
  • eКласс:
    V11.0 : 27141901
  • Код классификации объектов:
    фа

ETIM for 2CDE601102R0110 Circuit breakers and fuses (EC003538)
Характеристика Значение
Width (EF000008) 25 mm
Height (EF000040) 130 mm
Depth (EF000049) 108 mm
Ambient temperature during operating (EF007515) -25 °C
