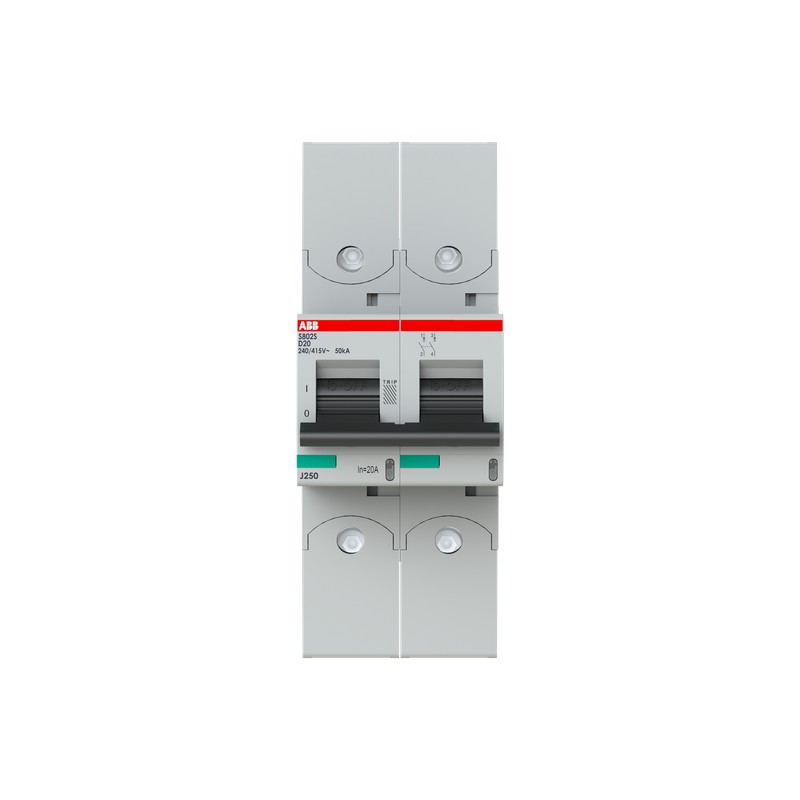

2CCS862002R0201 ABB Вн.авт. S802S-D20-R 2p 20A D 50кА Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

2CCS862002R0201 ABB Вн.авт. S802S-D20-R 2p 20A D 50кА

2CCS862002R0201

ABB

Вн.авт. S802S-D20-R 2p 20A D 50кА

S802S-D20-R - это 2-полюсный высокопроизводительный автоматический выключатель с D-Dharacteristic, с кольцевой клеммой и номинальным током 20 А. Это токоограничивающее устройство с максимальной отключающей способностью 50 кА при 240/415 В. Его можно использовать при напряжении до 400/690 В, а также в постоянном токе. Он имеет два различных механизма отключения: тепловой механизм отключения для защиты от перегрузки и электромеханический механизм отключения для защиты от короткого замыкания. S802S-D20-R соответствует стандартам IEC/EN 60898-1 и IEC/EN 60947-2 и позволяет использовать его в жилых, коммерческих и промышленных помещениях. Он имеет множество сертификатов, поэтому может использоваться по всему миру. Широкий ассортимент принадлежностей делает использование S802S-D20-R более комфортным. Благодаря быстрому затуханию дуги S802S-D20-R ваше приложение будет защищено.

Подробнее


Автоматические выключатели и предохранители > Миниатюрный выключатель (MCB)

промышленное

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $245.77
Цена за единицу: $245.77
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    С802С-Д20-Р
  • Идентификатор продукта:
    2ККС862002Р0201
  • EAN:
    7612271210205
  • Описание каталога:
    S802S-D20-R Высокопроизводительный MCB
  • Длинное описание:
    S802S-D20-R - это 2-полюсный высокопроизводительный автоматический выключатель с D-Dharacteristic, с кольцевой клеммой и номинальным током 20 А. Это токоограничивающее устройство с максимальной отключающей способностью 50 кА при 240/415 В. Его можно использовать при напряжении до 400/690 В, а также в постоянном токе. Он имеет два различных механизма отключения: тепловой механизм отключения для защиты от перегрузки и электромеханический механизм отключения для защиты от короткого замыкания. S802S-D20-R соответствует стандартам IEC/EN 60898-1 и IEC/EN 60947-2 и позволяет использовать его в жилых, коммерческих и промышленных помещениях. Он имеет множество сертификатов, поэтому может использоваться по всему миру. Широкий ассортимент принадлежностей делает использование S802S-D20-R более комфортным. Благодаря быстрому затуханию дуги S802S-D20-R ваше приложение будет защищено.

технический

  • Стандарты:
    IEC/EN 60947-2, IEC/EN 60898-1, UL 1077
  • Характеристика отключения:
    ре
  • Оценка напряжения (UР):
    в соответствии с IEC 60947-2 690 В переменного тока
    в соответствии с IEC 60947-2 250 В постоянного тока
    согласно IEC 60898-1 400 В переменного тока
  • Оценка оперативного напряжения:
    согласно IEC 60898-1 400 В
  • Оперативное напряжение:
    Максимум 230/400 В переменного тока
    Минимум 12 V AC
  • Оценка теплоизоляционного напряжения (Uя):
    в соответствии с IEC/EN 60664-1 690 В
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    8 кВ
  • Тип входного напряжения:
    AC/DC
  • Рейтинговый ток (Iн):
    20 А
  • Рейтинговый операционный ток (iми):
    20 А
  • Номинальная емкость короткого замыкания:
    (230 В) 25 кА
    (400 В) 25 кА
  • Оценка Ultimate короткого замыкания Нарушение емкости (iкуб):
    (415 В) 50 кА
    (690 В) 6 кА
  • Оценка емкости для нарушения короткого замыкания (Ics):
    (240 / 415 В переменного тока) 40 кА
    (254 / 440 В переменного тока) 22,5 кА
    (400 / 690 В переменного тока) 4 кА
    (125 В постоянного тока) 30 кА
  • Частота (фа):
    50...60 Гц
  • Оценка частоты (f):
    50/60 Гц
  • потери мощности:
    8,6 Вт
    при номинальных рабочих условиях на полюс 4,3 Вт
  • Указание позиции контакта:
    ВКЛ / ВЫКЛ / ПОЕЗДКА
  • Класс энергоограничения:
    3
  • Электрическая выносливость:
    Цикл 10000
  • Механическая выносливость:
    Цикл 10000
  • Количество защищенных поляков:
    2
  • Количество поляков:
    2
  • Категория переготовки:
    IV
  • Затягивание крутящего момента:
    3,5 Нм
    31 дюйм·фунт
  • Тип выпуска:
    ре
  • Маркировка привода:
    Ввод / Вывод
  • Материал для жилищного строительства:
    Изоляционная группа I, RAL 7035
  • Предоставленные варианты:
    Клемма Ringlug
  • Монтаж на DIN Rail:
    TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
    TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
  • Позиция монтажа:
    любой
  • Рекомендуемый водитель винта:
    Позидрив 2
  • Доступные аксессуары:
    да
  • Замечания:
    Соединение сверху и снизу
    Подключение только к CU
    IP40 в корпусе с крышкой
    Клемма сепаратора с пленным винтом
  • Соединительной емкости:
    Гибкий 0 ... 50 мм²
    Жесткая 0 ... 70 мм²
  • Тип терминала:
    Винт терминалы

Соответствие материалов

экологический

  • температура окружающей среды:
    -25...60 градусов по Цельсию
  • Температура окружающего воздуха:
    Эксплуатация -25... 60 °С
  • Справочная температура окружающего воздуха:
    по IEC60947-2 30 °C
    по EN60898-1 30 °C
  • Степень защиты:
    IP20
  • Степень загрязнения:
    3
  • Устойчивость к вибрациям:
    1 мм 2 - 13,2 Гц
    0,7 г при нагрузке 100% x т.е. 13,2 - 100 Гц
  • Экологическая информация:
    2CCY413207D0203

Технический UL/CSA

  • Прерывание рейтинга acc. до UL1077:
    (480 Г / 277 В переменного тока) 14 кА
    (600 Г / 347 В переменного тока) 6 кА

Размеры

  • Ширина в количестве модульных интервалов:
    3
  • Чистая ширина продукта:
    54миллиметр
  • Чистая высота продукта:
    142миллиметр
  • Чистая глубина продукта / Длина:
    82.5миллиметр
  • Чистый вес продукта:
    490соль
  • Встроенная глубина (t2):
    82,5 мм

упорядочение

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Пакет Уровень 1 Валовой вес:
    530 г

Сертификаты и декларации

Установка

Популярные загрузки

Классификации

  • ИДВТ 8:
    EC000042 - Миниатюрный выключатель (MCB)
  • ИДВТ 9:
    EC000042 - Миниатюрный выключатель (MCB)
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)
  • WEEE B2C / B2B:
    Бизнес для бизнеса
  • CN8:
    85362020
  • eКласс:
    V11.0 : 27141901
  • Код классификации объектов:
    фа

ETIM for 2CCS862002R0201 Circuit breakers and fuses (EC000042)
Характеристика Значение
Built-in depth (EF000218) 82.5 mm
Release characteristic (EF000889) D
Number of poles (total) (EF008618) 2
Number of protected poles (EF005548) 2
Rated current (EF000227) 20 A
Rated voltage (EF000228) 400 V
Rated insulation voltage Ui (EF001366) 690 V
Rated impulse withstand voltage Uimp (EF011980) 8 kV
Voltage type (EF000187) AC/DC
Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V (EF009555) 25 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V (EF009557) 30 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V (EF009558) 50 kA
Frequency (EF000416) 50 Hz
Current limiting class (EF002568) 3
Flush-mounted installation (EF007517) No
Concurrently switching neutral conductor (EF005997) No
Over voltage category (EF002569) 4
Pollution degree (EF002570) 3
Additional equipment possible (EF008148) Yes
Width in number of modular spacings (EF002950) 3
Degree of protection (IP) (EF005474) IP20
Ambient temperature during operating (EF007515) -25 °C
Connectable conductor cross section multi-wired (EF007343) 0 mm²
Connectable conductor cross section solid-core (EF007337) 0 mm²
Explosion-proof (EF004663) No

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
