> ABB>промышленное>2CCF019049R0001 ABB Внутренний ограничитель S803HV-SCL100-SR
ANUNCIAR
Предыдущий товар Следующий продукт

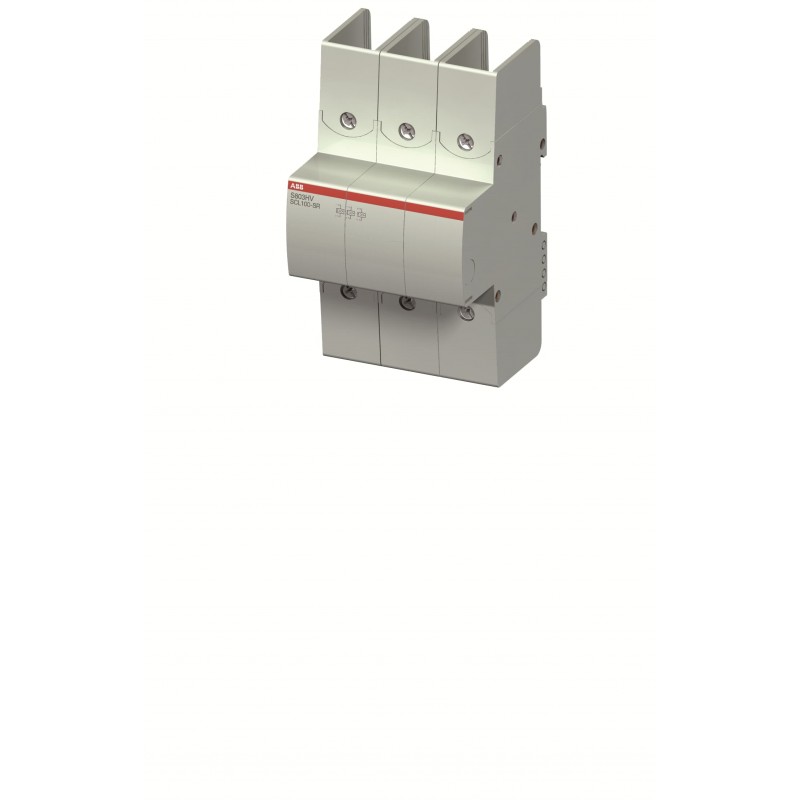

2CCF019049R0001 ABB Внутренний ограничитель S803HV-SCL100-SR Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

2CCF019049R0001 ABB Внутренний ограничитель S803HV-SCL100-SR

2CCF019049R0001

ABB

Внутренний ограничитель S803HV-SCL100-SR

S803HV-SCL100-SR Самовосстанавливающийся ограничитель короткого замыкания

Подробнее


Низковольтное оборудование > Ограничитель тока

промышленное

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $950.86
Цена за единицу: $950.86
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    S803HV-SCL100-SR
  • Идентификатор продукта:
    2CCF019049R0001
  • EAN:
    7612271437114
  • Описание каталога:
    S803HV-SCL100-SR Самовосстанавливающийся ограничитель короткого замыкания
  • Длинное описание:
    S803HV-SCL100-SR представляет собой самовосстанавливающийся ограничитель короткого замыкания. Он обеспечивает полную селективность для последующих высокопроизводительных микроконтроллеров S803HV-K. В случае последующего короткого замыкания S803HV-SCL-SR будет селективно реагировать на группу MCB S803HV-K, и сработает только неисправная цепь, в то время как все остальные ветви групповой защиты останутся работоспособными. После срабатывания нижестоящего устройства контакты ограничителя автоматически замыкаются. В комбинации S803HV-SCL-SR и S803HV-K максимальная отключающая способность составляет 15 кА при 1000 В переменного тока.

технический

  • Стандарты:
    IEC/EN 60947-2
  • Подходит для:
    С800НВ
  • Оценка оперативного напряжения:
    580/1000 В переменного тока
  • Оценка теплоизоляционного напряжения (Uя):
    1000 В переменного тока
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    8 кВ
  • Рейтинговый операционный ток (iми):
    100 А
  • Номинальный условный ток короткого замыкания (Inc):
    15 кА
  • Оценка емкости для нарушения короткого замыкания (Ics):
    (580 / 1000 В переменного тока) 10 кА
  • Оцененный непрерывный ток (iu):
    100 А
  • Оценка частоты (f):
    50...60 Гц
  • Кажущаяся выходная мощность:
    Вторичная обмотка 100000 В·А
  • потери мощности:
    23.4 Вт
    при номинальных рабочих условиях на полюс 7,8 Вт
  • Количество поляков:
    3
  • Затягивание крутящего момента:
    3,5 Нм
  • Тип монтажа:
    DIN-рейка
  • Материал для жилищного строительства:
    Изоляционная группа I, RAL 7035
  • Монтаж на DIN Rail:
    TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
    TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
  • Позиция монтажа:
    любой
  • Рекомендуемый водитель винта:
    Позидрив 2
  • Соединительной емкости:
    Гибкий 1 ... 50 мм²
    Застрял 1 ... 70 мм²
  • Тип терминала:
    Винт терминалы

экологический

  • Температура окружающего воздуха:
    При эксплуатации -25 ... +60 °C
    Хранение -40 ...
  • Степень защиты:
    согласно IEC 60529 IP20
  • Статус RoHS:
    Следуя Директиве ЕС 2011/65/EU
  • Информация RoHS:
    2CCC413015D0601
    9АКК107680А3903
  • Экологическая информация:
    2CCY413207D0203
  • Шаблон отчетности по конфликтным минералам (CMRT):
    9АКК108468А3363

Размеры

  • Чистая ширина продукта:
    81миллиметр
  • Чистая высота продукта:
    142миллиметр
  • Чистая глубина продукта / Длина:
    82.5миллиметр
  • Чистый вес продукта:
    770соль

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Пакет Уровень 1 Валовой вес:
    810 г
  • Номер таможенного тарифа:
    85362020
  • Страна происхождения:
    Швейцария (CH)

Сертификаты и декларации

Популярные загрузки

Классификации

  • ИДВТ 8:
    EC000239 - Ограничитель тока
  • ИДВТ 9:
    EC000239 - Ограничитель тока
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)
  • WEEE B2C / B2B:
    Бизнес для бизнеса
  • CN8:
    85362020
  • eКласс:
    V11.0 : 27370416
  • Код классификации объектов:
    фа

ETIM for 2CCF019049R0001 Low-voltage industrial controls and switchgear (EC000239)
Характеристика Значение
Mounting method (EF000003) DIN rail
Conditioned rated short-circuit current Iq (EF001444) 15 kA
Rated permanent current Iu (EF001389) 100 A
Short-circuit current limiter (EF007333) Yes

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
