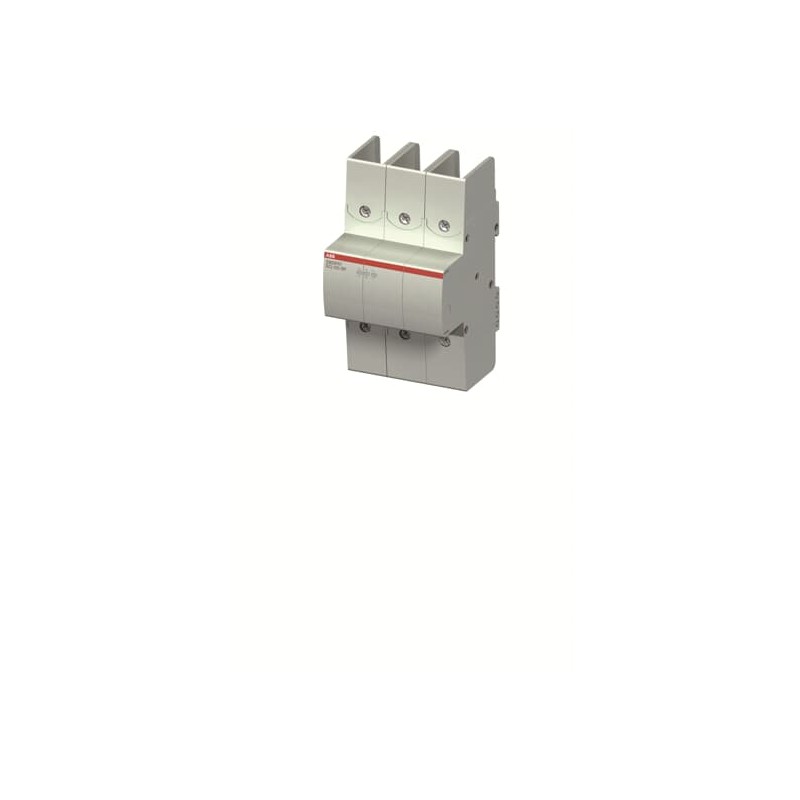

2CCF019048R0001 ABB Внутренний ограничитель S803HV-SCL63-SR

2CCF019048R0001

ABB

Внутренний ограничитель S803HV-SCL63-SR

S803HV-SCL63-SR Самосбрасывающий ограничитель короткого замыкания

Подробнее


промышленное

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    S803HV-SCL63-SR
  • Идентификатор продукта:
    2КФ019048Р0001
  • EAN:
    7612271437107
  • Описание каталога:
    S803HV-SCL63-SR Самосбрасывающий ограничитель короткого замыкания
  • Длинное описание:
    S803HV-SCL63-SR представляет собой самосбрасывающийся ограничитель короткого замыкания. Он обеспечивает полную селективность для нижестоящих S803HV-K высокопроизводительных MCB. В случае короткого замыкания S803HV-SCL-SR будет реагировать избирательно на группу S803HV-K MCB, и только неисправная цепь отключится, в то время как все остальные ветви в групповой защите останутся работоспособными. После срабатывания нижестоящего устройства контакты ограничителя автоматически закрываются. В комбинации S803HV-SCL-SR и S803HV-K максимальная разрывная способность составляет 15 кА при 1000 В переменного тока.

технический

  • Стандарты:
    IEC/EN 60947-2
  • Подходит для:
    С800НВ
  • Оценка оперативного напряжения:
    580/1000 В переменного тока
  • Оценка теплоизоляционного напряжения (Uя):
    1000 В переменного тока
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    8 кВ
  • Рейтинговый операционный ток (iми):
    63 A
  • Номинальный условный ток короткого замыкания (Inc):
    15 кА
  • Оценка емкости для нарушения короткого замыкания (Ics):
    (580 / 1000 В переменного тока) 10 кА
  • Оцененный непрерывный ток (iu):
    63 A
  • Оценка частоты (f):
    50...60 Гц
  • Кажущаяся выходная мощность:
    Вторичный 63000 В·А
  • потери мощности:
    17,1 Вт
    при номинальных рабочих условиях на полюс 5,7 Вт
  • Количество поляков:
    3
  • Затягивание крутящего момента:
    3,5 Нм
  • Тип монтажа:
    DIN железнодорожных
  • Материал для жилищного строительства:
    Изоляционная группа I, RAL 7035
  • Монтаж на DIN Rail:
    TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
    TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
  • Позиция монтажа:
    любой
  • Рекомендуемый водитель винта:
    Позидрив 2
  • Соединительной емкости:
    Гибкий 1 ... 50 мм²
    Застрял 1 ... 70 мм²
  • Тип терминала:
    Винт терминалы

экологический

  • Температура окружающего воздуха:
    При эксплуатации -25 ... +60 °C
    Хранение -40 ...
  • Степень защиты:
    согласно IEC 60529 IP20
  • Статус RoHS:
    Следуя Директиве ЕС 2011/65/EU
  • Экологическая информация:
    2CCY413207D0203

Размеры

  • Чистая ширина продукта:
    81миллиметр
  • Чистая высота продукта:
    142миллиметр
  • Чистая глубина продукта / Длина:
    82.5миллиметр
  • Чистый вес продукта:
    770соль

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    152 мм
  • Пакет Уровень 1 Высота:
    99 мм
  • Пакет Уровень 1 Глубина / Длина:
    86 мм
  • Пакет Уровень 1 Валовой вес:
    810 г
  • Пакет Уровень 1 EAN:
    7612271437107

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85362020
  • Страна происхождения:
    Швейцария (CH)
