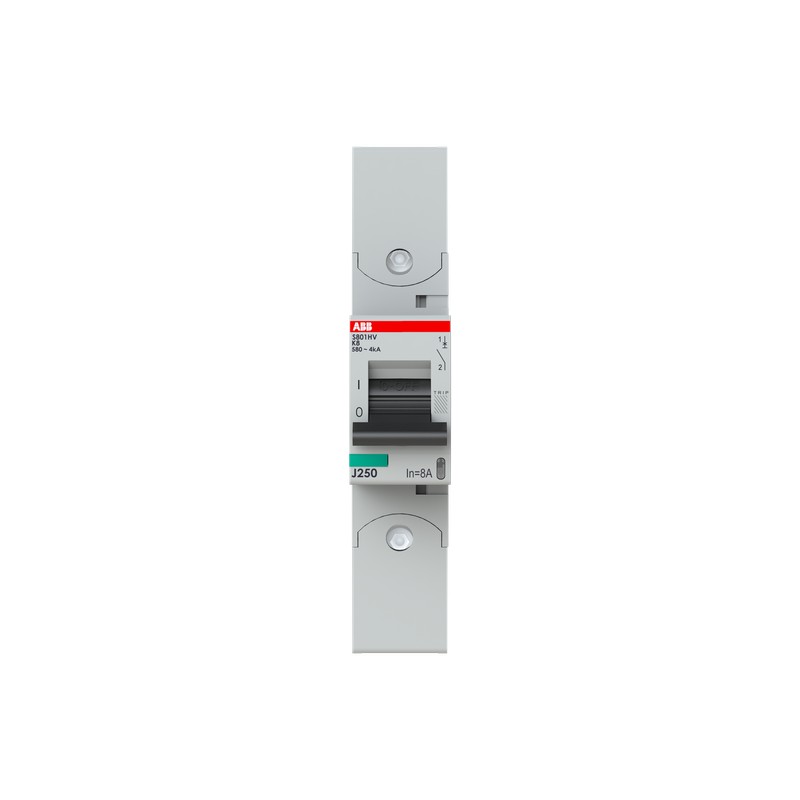

2CCF019006R0001 ABB Международный S801HV-K8 1p 8A Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

2CCF019006R0001 ABB Международный S801HV-K8 1p 8A

2CCF019006R0001

ABB

Международный S801HV-K8 1p 8A

S801HV-K8 Высокопроизводительный MCB

Подробнее


Автоматические выключатели и предохранители > Миниатюрный выключатель (MCB)

промышленное

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $337.78
Цена за единицу: $337.78
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    С801ХВ-К8
  • Идентификатор продукта:
    2КФ019006Р0001
  • EAN:
    7612271436964
  • Описание каталога:
    S801HV-K8 Высокопроизводительный MCB
  • Длинное описание:
    S801HV-K8 представляет собой 1-полюсный высокопроизводительный автоматический выключатель с K-характеристикой, с клеммой сепаратора, длинными разделительными пластинами и номинальным током 8 А. Это токоограничивающее устройство с максимальной разрывной способностью 4 кА при 580/1000 В. Он имеет два различных механизма срабатывания: механизм теплового отключения для защиты от перегрузки и электромеханический механизм отключения для защиты от короткого замыкания. S801HV-K8 соответствует стандарту IEC/EN 60947-2 и позволяет использовать его в промышленных целях. Его можно использовать по всему миру. Широкий ассортимент аксессуаров делает использование S801HV-K8 более комфортным. Благодаря быстрому затуханию дуги S801HV-K8 ваше приложение будет защищено.

технический

  • Стандарты:
    IEC/EN 60947-2, UL 1077
  • Характеристика отключения:
    к
  • Оценка напряжения (UР):
    согласно IEC 60947-2 580/1000 В переменного тока
    согласно IEC 60947-2 580 В переменного тока
  • Оценка оперативного напряжения:
    согласно IEC 60947-2 580/1000 В переменного тока
    согласно IEC 60947-2 580 В переменного тока
  • Оценка теплоизоляционного напряжения (Uя):
    в соответствии с IEC/EN 60664-1 1000 В переменного тока
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    8 кВ
  • Тип входного напряжения:
    переменный ток
  • Рейтинговый ток (Iн):
    8 A
  • Рейтинговый операционный ток (iми):
    8 A
  • Номинальная емкость короткого замыкания:
    (400 В) 2,5 кА
    (230 В) 2,5 кА
  • Оценка Ultimate короткого замыкания Нарушение емкости (iкуб):
    (580 / 1000 В ПЕРЕМЕННОГО ТОКА) 4 кА
    (230 В) 4 кА
    (400 В) 4 кА
  • Номинальный условный ток короткого замыкания (Inc):
    (230 В) 4 кА
    (400 В) 4 кА
  • Оценка емкости для нарушения короткого замыкания (Ics):
    (580 / 1000 В переменного тока) 2,5 кА
  • Частота (фа):
    60...60 Гц
  • Оценка частоты (f):
    50...60 Гц
  • потери мощности:
    1,7 Вт
    при номинальных рабочих условиях на полюс 1,7 Вт
  • Указание позиции контакта:
    ВКЛ / ВЫКЛ / ПОЕЗДКА
  • Класс энергоограничения:
    3
  • Количество поляков:
    1
  • Количество защищенных поляков:
    1
  • Категория переготовки:
    III
  • Затягивание крутящего момента:
    3,5 Нм
  • Тип выпуска:
    к
  • Маркировка привода:
    Ввод / Вывод
  • Материал для жилищного строительства:
    Изоляционная группа I, RAL 7035
  • Монтаж на DIN Rail:
    TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
    TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
  • Позиция монтажа:
    любой
  • Рекомендуемый водитель винта:
    Позидрив 2
  • Доступные аксессуары:
    да
  • Замечания:
    Соединение сверху и снизу
    Подключение только к CU
    IP40 в корпусе с крышкой
    Клемма сепаратора с пленным винтом
  • Соединительной емкости:
    Гибкость 0...50 мм²
    Жесткий 0...70 мм²
  • Тип терминала:
    Винт терминалы

экологический

  • температура окружающей среды:
    -25...60 градусов по Цельсию
  • Температура окружающего воздуха:
    Операция -25...60 градусов по Цельсию
  • Степень защиты:
    IP20
  • Степень загрязнения:
    2
  • Сопротивление вибрациям acc. к IEC 60068-2-6:
    2 - 13,2 Гц / 1 мм
    13,2 - 100 Гц / 0,7 г
    с нагрузкой 100% x Ie
  • Сопротивление Шок acc. к IEC 60068-2-27:
    5 г
    30 мс
  • Статус RoHS:
    Следуя Директиве ЕС 2011/65/EU
  • Экологическая информация:
    2CCY413207D0203

Размеры

  • Ширина в количестве модульных интервалов:
    1.5
  • Чистая ширина продукта:
    27миллиметр
  • Чистая высота продукта:
    142миллиметр
  • Чистая глубина продукта / Длина:
    82.5миллиметр
  • Чистый вес продукта:
    240соль
  • Встроенная глубина (t2):
    82,5 мм

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    152 мм
  • Пакет Уровень 1 Высота:
    99 мм
  • Пакет Уровень 1 Глубина / Длина:
    33 мм
  • Пакет Уровень 1 Валовой вес:
    310 г
  • Пакет Уровень 1 EAN:
    7612271436964

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85362010
  • Страна происхождения:
    Швейцария (CH)

Сертификаты и декларации (номер документа)

Популярные загрузки

Классификации

  • ИДВТ 7:
    EC000042 - Миниатюрный выключатель (MCB)
  • ИДВТ 8:
    EC000042 - Миниатюрный выключатель (MCB)
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)
  • WEEE B2C / B2B:
    Бизнес для бизнеса
  • CN8:
    85362020
  • eКласс:
    V11.0 : 27141901
  • Код классификации объектов:
    фа

ETIM for 2CCF019006R0001 Circuit breakers and fuses (EC000042)
Характеристика Значение
Built-in depth (EF000218) 82.5 mm
Release characteristic (EF000889) K
Number of poles (total) (EF008618) 1
Number of protected poles (EF005548) 1
Rated current (EF000227) 8 A
Rated insulation voltage Ui (EF001366) 1000 V
Rated impulse withstand voltage Uimp (EF011980) 8 kV
Voltage type (EF000187) AC
Frequency (EF000416) 50 Hz
Current limiting class (EF002568) 3
Flush-mounted installation (EF007517) No
Concurrently switching neutral conductor (EF005997) No
Over voltage category (EF002569) 3
Pollution degree (EF002570) 2
Additional equipment possible (EF008148) Yes
Width in number of modular spacings (EF002950) 1.5
Degree of protection (IP) (EF005474) IP20
Ambient temperature during operating (EF007515) -25 °C
Connectable conductor cross section multi-wired (EF007343) 0 mm²
Connectable conductor cross section solid-core (EF007337) 0 mm²
Explosion-proof (EF004663) No

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
