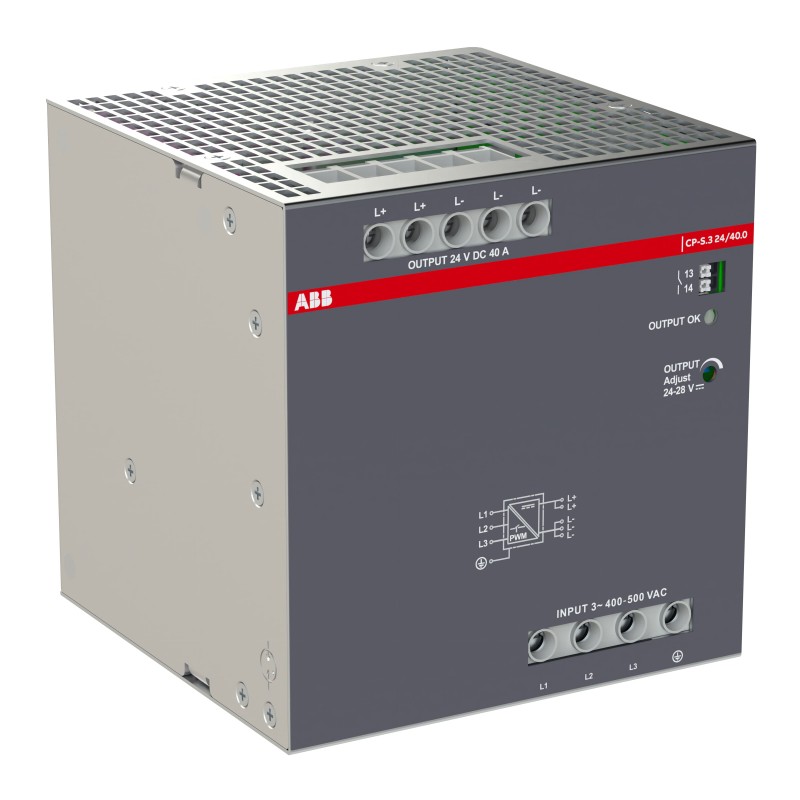

1SVR340867R1000 ABB Блок питания CP-S.3 24/40.0 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SVR340867R1000 ABB Блок питания CP-S.3 24/40.0

1SVR340867R1000

ABB

Блок питания CP-S.3 24/40.0

CP-S.3 24/40.0 Блок питания Вход: 3x400-500VAC Выход: DC 24V/40A

Подробнее


Низковольтное оборудование > Источник питания постоян. тока (DC)

Электронные реле

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $486.78
Цена за единицу: $486.78
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


упорядочение
Минимальный объем заказа1 шт.
Номер таможенного тарифа85044095
Популярные загрузки
Техническое описание, Техническая информация1SAC200439H0001
Инструкции и руководства1SVC340560M0000
Размерная диаграмма2CDC271005V0021
Монтажная схема2CDC272014F0b04
Размеры
Ширина нетто продукта125 мм
Высота нетто продукта129,4 мм
Глубина / длина нетто продукта126,8 мм
Вес нетто продукта2.15 кг
Информация о контейнерах
Ширина пакета 1-го уровня178 мм
Уровень пакета 1 Глубина / Длина168 мм
Высота пакета 1-го уровня188 мм
Вес брутто пакета 1-го уровня2,55 кг
Пакет EAN уровня 14053546170252
Единицы 1-го уровня пакетакоробка 1 шт.
Ширина пакета уровня 2350 мм
Уровень упаковки 2 Глубина / Длина555 мм
Высота 2-го уровня упаковки210 мм
Вес брутто 2-го уровня упаковки16,23 кг
Пакеты Единицы 2-го уровнякартон 6 шт
технический
функцияПитание в режиме переключения
Количество этапов3-фазный
Номинальное входное напряжение (UВ)3x 400 ... 500 В переменного тока
Входное напряжение (Uв)3 ~ 320 ... 575 В переменного тока
Номинальная частота (f)50/60 Гц
Номинальные частотные ограничения45 ... 66 Гц
Характеристики выходаU/I characterisitc curve или режим Hiccap с выбором
Номинальная выходная мощность960 Вт
Выходная мощность960 Вт
Номинальное выходное напряжение24 V DC
Выходное напряжение (Uвне)24 V DC
Номинальный выходной ток40 A
-25 °C ... +60 °C 40 A
Выходной ток40 A
Максимальный выходной ток (Iвне)60 А
Рейтинговый импульс выдерживает напряжение (Uшалун)Входная схема / выходная схема 8 кВ
Входная схема / PE 6 кВ
Входная схема / контакт реле 8 кВ
Выходная цепь / PE 0,8 кВ
Оценка теплоизоляционного напряжения (Uя)Входная схема / выходная схема 600 В
Входная схема / PE 300 В
Входная схема / контакт реле 600 В
Выходная схема / PE 50 В
Степень защитыIP20 жилищного строительства
Терминалы IP20
Степень загрязнения2
Подключение входной цепи пропускной способностиГибкий с феррулом 0.5 ... 10,0 мм²
Гибкий 0,5 ... 10,0 мм²
Жёсткий 0,5 ... 10,0 мм²
Подключение выходной цепи пропускной способностиГибкий с феррулом 0.5 ... 10 мм²
Гибкий 0,5 ... 10,0 мм²
Жёсткий 0,5 ... 10,0 мм²
Момент затяжкиВходная схема 2,03 Н·м
Выходная схема 2,03 Н·м
Длина зачистки проводов10 мм
Входной контур 10 мм
Выходной контур 10 мм
Рекомендуемая отверткаPH2
Входная схема / выходная схема PH2
Минимальная дальность монтажаДругое устройство того же типа, горизонтальное 25 мм
Другое устройство того же типа, вертикальное 50 мм
Монтажное положение1 ... 5
Монтаж на DIN-рейкуTH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
СтандартыМЭК/EN 61010-1
IEC/EN 61010-2-201
CAN/CSA C22.2 No 61010-1
IEC/EN 61204-3
МЭК/EN 61000-6-2
МЭК/EN 61000-6-3
МЭК/EN 61000-6-4
EN 55032
EN 55011
CAN/CSA C22.2 No 61010-2-201
Технический UL/CSA
Подключение входной цепи пропускной способности UL/CSAГибкость с наконечником 20-8 AWG
Гибкий 20-8 AWG
Жёсткий 20-8 AWG
Выходная цепь соединения с пропускной способностью UL/CSAГибкость с наконечником 20-8 AWG
Гибкий 20-8 AWG
Жёсткий 20-8 AWG
Момент затяжки UL/CSAВходная схема 18 дюйм·фунтов
Выходная схема 18 дюйм·фунтов
Электромагнитная совместимость
Электростатический разряд (иммунитет к ЭСД) согласно IEC 61000-4-2Уровень 4 Воздушный разряд 15 кВ
Уровень 4 Контактный разряд 8 кВ
Иммунитет к излучаемому электромагнитному полю согласно IEC 61000-4-3Уровень 3 10 В/м
Иммунитет к сюрпризу согласно IEC 61000-4-5Уровень 4 От линии до земли 4 кВ
Уровень 4 От линии к линии 2 кВ
Электромагнитная совместимость (EMC)Иммунитет - Класс B
Эмиссия - Класс B
экологический
Температура окружающего воздухаПри эксплуатации -25 ... +70 °C
Хранение -40 ... +85 °C
Максимально допустимая рабочая высота5000 м
Без понижения 2000 м
Устойчивость к влажному нагреву согласно IEC 60068-2-30Тест Db: 55°C, 2 цикла
Устойчивость к вибрациям±0,15 мм 10 ... 58 Гц
10 циклов зачистки по каждой оси: 2g 58 ... 150 Гц
Соответствие материалов
Шаблон отчетности по конфликтным минералам (CMRT)9АКК108467А5658
Декларация REACH1SVD982001-4501
Декларация RoHS1SVD982001-4401
Информация о RoHSВ соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
Закон о контроле за токсичными веществами (TSCA)2CMT2023-006535
WEEE B2C / B2BБизнес для бизнеса
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)
Сертификаты и декларации
Сертификат cULuscULus61010-1_E174460
cULus121201_E523399
Декларация соответствия - CE1SVD982044
Внешние классификации и стандарты
Классификационный код объектаT
ИДВТ 9EC002540 - источник питания постоянного тока
ИДВТ 10EC002540 - источник питания постоянного тока
eКлассV11.0 : 27040701
УНСПСК39121004
Номер Е (Финляндия)2712916
Номер Е (Норвегия)6600771

Datasheet - PDF

▲
