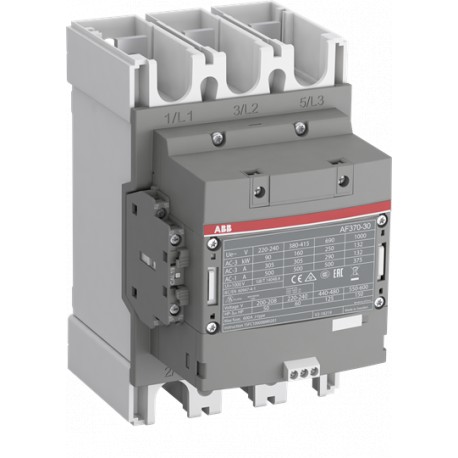

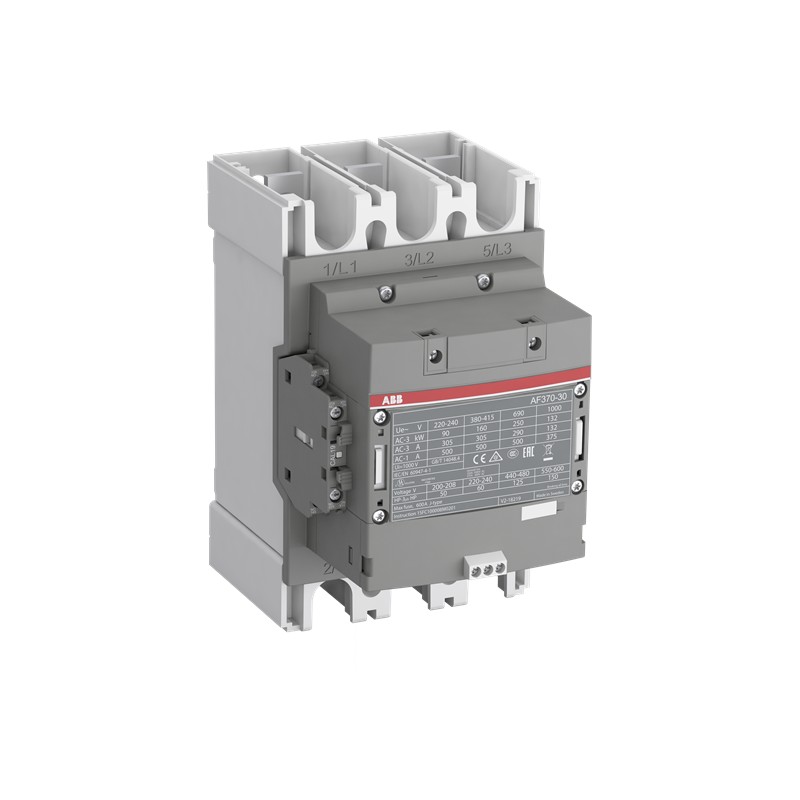

1SFL607002R3311 ABB Контактор AF370-30-11-33
1SFL607002R3311
ABB
Контактор AF370-30-11-33
3-фазный контактор, подходящий для различных приложений, таких как Motor starting, Isolation, By-pass и Distribution application до max 1000 V. Controlled с PLC и с широким диапазоном напряжения управления 100-250 V, AC/DC
Низковольтное оборудование > Силовой контактор, AC переключение
Контакторы и реле перегрузки
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
AF370-30-11-33
Идентификатор продукта:
1SFL607002R3311
Ean:
7320500504598
Описание каталога:
Контактор AF370-30-11-33
Длинное описание:
3-фазный контактор, подходящий для различных приложений, таких как Motor starting, Isolation, By-pass и Distribution application до максимума 1000 V. Контролируется с PLC и с широким диапазоном напряжения управления 100-250 V, AC/DC
Заказ
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85364900
Популярные загрузки
Лист данных, техническая информация:N n1SBC100192C02
Инструкции и руководства:N n1SFC100008M0201
Размеры
Чистая ширина продукта:
140 мм
Чистая глубина продукта / Длина:
195,5 мм
Чистая высота продукта:
225 мм
Чистый вес продукта:
3,9 кг
Технические
Количество основных контактов НЕТ:
3
Количество основных контактов NC:
0
Количество вспомогательных контактов НЕТ:
1
Количество вспомогательных контактов NC:
1
Оценка оперативного напряжения:
Главная трасса 1000 V
Оценка частоты (f):
Основная цепь 60 Гц
Обычный тепловой ток свободного воздуха (IЙ):
acc. к IEC 60947-4-1, Открытые Контакторы q 40 КК 600 A
Рейтинговый операционный ток AC-1 (IE):
(1000 В) 60 КК 350 А
(1000 В) 70 КК 290 А
(690 V) 40 КК 600
(690 V) 70 КК 400
Рейтинговый операционный ток AC-3 (IE):
(415 В) 55 КК 370 А
(440 В) 55 КК 370 А
(500 В) 55 КК 350 А
(690 В) 55 КК 315 А
(1000 В) 55 КК 141 А
(380 / 400 В) 55 градусов по Цельсию 370 А
(220 / 230 / 240 V) 55 КК 370
Оценка оперативной мощности AC-3 (PE):
(415 V) 200 кВт
(440 В) 200 кВт
(500 В) 250 кВт
(690 V) 315 кВт
(1000 В) 200 кВт
(380 / 400 В) 200 кВт
(220 / 230 / 240 V) 110 кВт
Оценка разрыва емкости AC-3 acc. в IEC 60947-4-1:
8 x Ie AC-3
Оценка производственных мощностей AC-3 acc. в IEC 60947-4-1:
10 x Ie AC-3
Защитные устройства короткого замыкания:
gG Тип предохранителей 630 A
Оцененный короткий ток выдержки (ICw):
в 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 10 s 2960 A
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, из холодного государства 15 мин 600 A
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 1 мин 1208 A
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 1 s 3700 A
в 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 30 s 1709 A
Максимальная частота электрического переключения:
(AC-1) 300 циклов в час
(AC-2 / AC-4) 150 циклов в час
(AC-3) 300 циклов в час
Оценка теплоизоляционного напряжения (UЯ):
присоединиться к IEC 60947-4-1 и VDE 0110 (Gr.C) 1000 V
acc. к UL/CSA 600 V
Рейтинговый импульс выдерживает напряжение (UImp):
8 кВ
Механическая долговечность:
5 миллионов
Максимальная частота механического переключения:
300 циклов в час
Ограничения эксплуатации катушки:
(acc. к IEC 60947-4-1) Uc (на θ ≤ 70 градусов по Цельсию)
Высокое напряжение цепи управления (UC):
50 Гц 100 ... 250 В
60 Гц 100 ... 250 В
DC Операция 100 ... 250 В
Потребление катушек:
Холдинг на Макс. Оценка управления цепи напряжения 50 Гц 17,5 ВЗА
Холдинг на Макс. Оценка управления цепи напряжения 60 Гц 17,5 ВЗА
Потяните-в на Max. Оценка управления цепи напряжения 50 Гц 385 ВЗА
Pull-in на Max. Оценка напряжения цепи управления 60 Гц 385 ВЗА
Pull-in на Max. Оценка управления цепи напряжения DC 410 W
Время работы:
Между катушки de-energization и NO Контакт Открытие 37 ... 47 мс
Между катушки активизации и НЕТ Контакт Закрытие 25 ... 55 мс
Степень защиты:
присоединение к IEC 60529, IEC 60947-1, EN 60529 Вспомогательные терминалы IP40
Тип терминала:
Главная трасса: Бары
Технический UL/CSA
Максимальное операционное напряжение UL/CSA:
Главная трасса 1000 V
Экологических
Температура окружающего воздуха:
Близко к контактору, оснащенном тепловой O/L Relay (0.85 ... 1.1 Uc) -25 ...
Близко к Контактор без тепловой O / L Эстафета (0,85 ... 1.1 Uc) -40 ...
Близко к контактору для хранения -40 ...
Максимальная допустимая эксплуатационая высота:
3000 м
Статус RoHS:
В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
Сертификаты и декларации (номер документа)
Сертификат ABS:N n14-LD1092198-PDA
Сертификат BV:N nBV_36353_A0BV
Сертификат ЦБ:N nSE-89316
Сертификат CCC:N nCQC_2014010304676670
Сертификат CCS:N nGB14T00030
Сертификат ХК:N nКЗК2014010304676670
Сертификат cUL:N n20121217-E36588
Декларация соответствия - CCC:N n2020980304001305
Декларация соответствия - CE:N n2CMT2015-005439
Сертификат DNV:N nDNV_E-14043
Сертификат DNV GL:N nDNV_E-14043
Сертификат EAC:N n9AKK107046A8618
Сертификат GL:N nGL_95073-14HH
Инструкции и руководства:N n1SFC100008M0201
Сертификат LR:N nLR_14_70011 (E1)
Сертификат PRS:N nTE_2092_880423_16
Сертификат RINA:N nELE060313XG_002
Сертификат RMRS:N n9AKK107045A6978
Информация RoHS:N n2CMT2015-005439
UL Листинг карты:N nUL_E36588
Информация о контейнерах
Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
263 мм
Пакет Уровень 1 Глубина / Длина:
203 мм
Пакет Уровень 1 Высота:
289 мм
Пакет Уровень 1 Валовой вес:
4,6 кг
Пакет Уровень 1 EAN:
7320500504598
Классификации
Код классификации объектов:
Q
ИДВТ 4:
EC000066 - Контактор Магнита, переключение переменного тока
ИДВТ 5:
EC000066 - Контактор Магнита, переключение переменного тока
ИДВТ 6:
EC000066 - Контактор питания, переключение переменного тока
ИДВТ 7:
EC000066 - Контактор питания, переключение переменного тока
UNSPSC:
39121529
Гранулярный код категории IDEA (IGCC):
4755 >> контакторы
E-Number (Финляндия):
3707535
| Характеристика | Значение |
|---|---|
| Rated control supply voltage AC 50 Hz (EF003978) | 100 V |
| Rated control supply voltage AC 60 Hz (EF003979) | 100 V |
| Rated control supply voltage DC (EF003980) | 100 V |
| Voltage type for actuating (EF008242) | AC/DC |
| Rated operation current Ie at AC-1, 400 V (EF001393) | 600 A |
| Rated operation current Ie at AC-3, 400 V (EF001392) | 370 A |
| Rated operation power at AC-3, 400 V (EF001364) | 200 kW |
| Rated operation power NEMA (EF011960) | 44.7420 kW |
| Modular version (EF001126) | No |
| Number of auxiliary contacts as normally open contact (EF001376) | 1 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 1 |
| Type of electrical connection of main circuit (EF006819) | Screw connection |
| Number of normally closed contacts as main contact (EF001375) | 0 |
| Number of normally open contacts as main contact (EF001374) | 3 |
